Español • 9Guía de instalación • PowerSpace P2600A/P21000A/P4300A
PRO.BOSE.COM
Información del producto
PowerSpace P2600A/P21000A

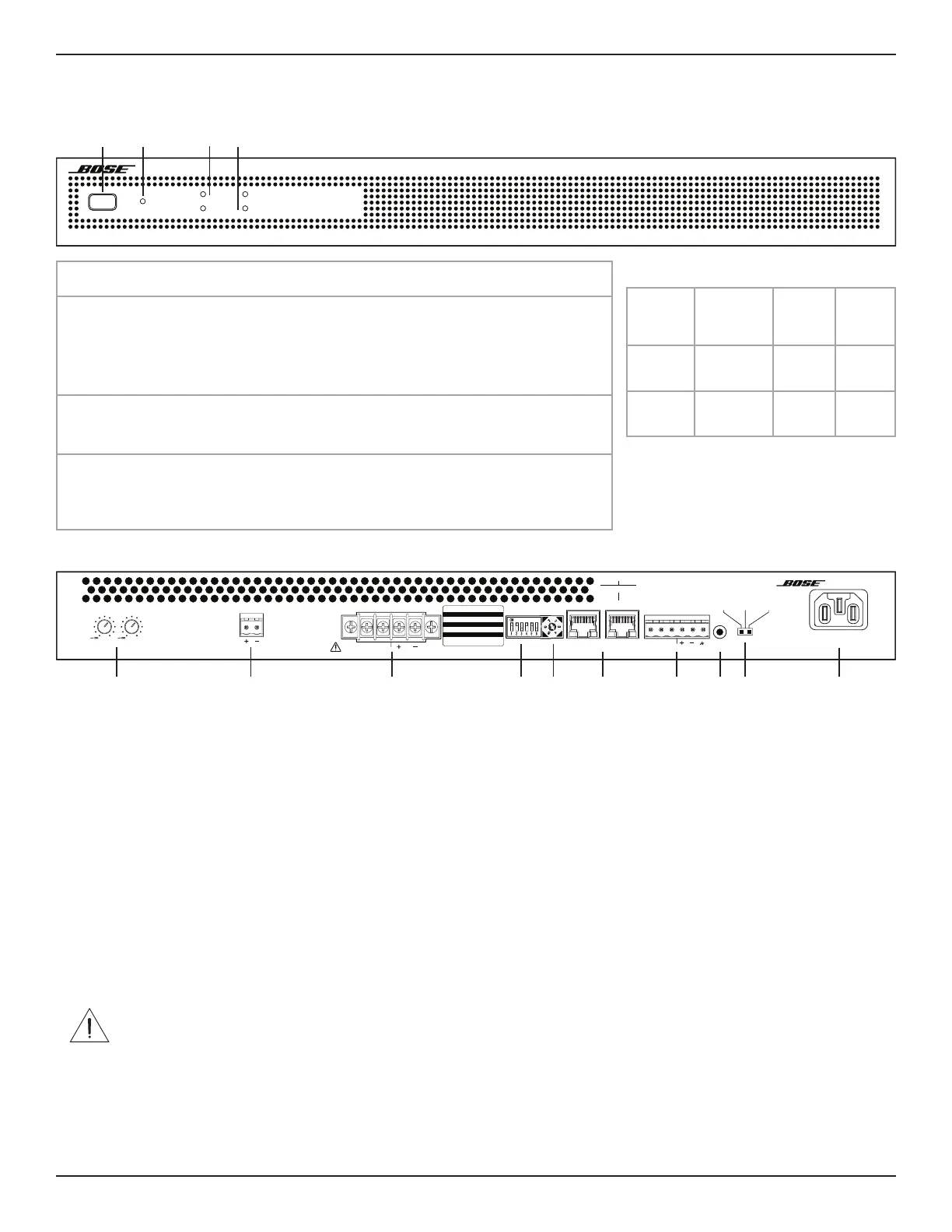

Panel delantero
PowerSpace Versatile Power Amplifier
1
POWER
SIGNAL
LIMIT
2
P2600A
q Interruptor de encendido:
Modo de espera de
entrada/salida.
w LED de encendido:
Indicador del estado
de alimentación
ofalla.
Blanco (fijo): está encendido
Blanco (intermitente): unidad enmodo de
espera
Rojo (fijo): falla en la fuente de alimentación
Rojo (intermitente): falla térmica
e LED de señal de entrada:
Cada LED
funciona de forma
independiente.
Verde: señal existente
Ámbar: entrada a punto de saturarse
Rojo: entrada saturada
r LED de límite de salida:
Cada LED
funciona de forma
independiente.
Ámbar: el amplificador está limitando
unasalida
Rojo (ambos fijos): falla del amplificador
Rojo (intermitente): las salidas están
silenciadas
q w e r
Panel posterior
100-240V ~ 50/60HZ
570W MAX
PowerSpace P2600A
Versatile Power Amplifier
2
0
1
0
OUTPUT ATTENUAT ION MUTE OUTPUT
12
CLASS 2
WIRING
SWITCH SETTINGS OFF ON
1 AUTO STANDBY OFF ON
2 MUTE POLARITY NO NC
3 GLOBAL OUT 70V 100V
4 OUTPUT 1 HiZ LowZ
5 OUTPUT 2 HiZ LowZ
6 I-SHARE OFF ON
OUTPUTS
INPUT
SELECT
4. 5–6
5. 7–8
Analog Input
0. 1:1
1. 1:ALL
2. 1–2
3. 3–4
AmpLink Input
AmpLink
INPUT THRU
INPUT
12
UPDATE
GAIN
(SENSITIVITY)
HIGH MID LOW
(-10 dBV) (4 dBu) (14 dBu)
ERRLNK ERRLNK
q Controles de atenuación de salida: controles de atenuación de salida para cada salida. Gire el control hacia la derecha para disminuir la atenuación y hacia la
izquierda para aumentar la atenuación. El atenuador debe estar en 0 dB para que la salida respectiva alcance la potencia nominal.
w Mute (Silenciamiento): los contactos secos normalmente abiertos o cerrados pueden silenciar todas las salidas. La polaridad de silenciamiento se puede invertir con
un interruptor DIP.
e Bloque de terminales de salida: conector de bloque de 4 terminales para conexiones de altavoces. Cada canal puede suministrar hasta 600 watts (P2600A) o hasta
1000 watts (P21000A), independientemente de la carga en 4 , 8 , 70 V o 100 V. Las salidas pueden estar en modo I-Share.
r Interruptores DIP: un banco de interruptores que se utilizan para establecer la configuración del amplificador.
1. Auto Standby (Modo de espera automático): si está activado (On [Encendido]), el amplificador pasa al modo de baja potencia después de 20 minutos sin recibir
una señal de entrada. Si se encuentra en el modo de baja potencia y se detecta una señal de audio, el amplificador se activará automáticamente y amplificará el
audio en 1 segundo. La posición predeterminada es O (Apagado).
2. Mute Polarity (Polaridad de silenciamiento): cambia la polaridad de silenciamiento entre NO (normalmente abierto) o NC (normalmente cerrado). NO es la
posición predeterminada.
3. Global Out (Salida global): ajusta la capacidad de salida en 70 V o 100 V para todas las salidas que tienen su interruptor DIP fijo en Hi-Z (Alta impedancia). En el
modo de alta impedancia y el modo de baja impedancia de 70 V, los limitadores de 100 V
P
y 70 V
RMS
se cargan automáticamente. En el modo de alta impedancia
de 100 V, los limitadores de 100 V
RMS
se cargan automáticamente.
4. Output 1 (Salida 1): seleccione una salida de alta impedancia de 70/100 V (Hi-Z) o una salida de baja impedancia de 4-8 (Low-Z) para Output 1 (Salida 1).
5. Output 2 (Salida 2): seleccione una salida de alta impedancia de 70/100 V (Hi-Z) o una salida de baja impedancia de 4-8 (Low-Z) para Output 2 (Salida 2).
6. I-Share 1 y 2: obtenga el doble de potencia de canal mediante la combinación de la corriente de Outputs 1 & 2 (Salidas 1 y 2). Con el amplificador apagado o en
modo de espera, ajuste este interruptor DIP en On (Encendido) e instale el puente incluido en los terminales de 4 salidas. A continuación, conecte la carga del
altavoz al amplificador mediante los terminales 1+ y 1- (o 2+ y 2–).
t Control de selección de entrada: el dial selecciona entre entradas de audio analógicas o AmpLink. El estado predeterminado es analógico 1:1.
y Puertos AmpLink: conector RJ-45 de entrada que recibe hasta 8 canales digitales de un producto Bose AmpLink. El amplificador también admite una ruta Thru para
realizar la conexión en cadena de los 8 canales de audio digital con hasta otros 8 productos Bose AmpLink a una distancia máxima de 10 metros entre los productos.
PRECAUCIÓN: Se requiere un cable CAT 5 recto aislado EIA/TIA 568B o equivalente para el funcionamiento correcto de AmpLink. No son compatibles
cables sin aislamiento que pueden provocar que el audio de AmpLink no funcione correctamente. NO conecte ningún puerto RJ-45 a una red
de Ethernet.
u Entrada analógica: entrada de nivel de línea para señales de audio analógicas balanceadas.
i Puerto de actualización: se utiliza para actualizaciones de firmware.
o Interruptor de ganancia/sensibilidad: fija el ajuste de ganancia/sensibilidad global en ganancia alta (sensibilidad de –10 dBu), ganancia media (sensibilidad de 4
dBu) o ganancia baja (sensibilidad de 14 dBu).
a Entrada de alimentación: conexión del cable de alimentación (entrada IEC 60320-C14). Desconectar el cable de alimentación cuando el amplificador está encendido
es un método de apagado aceptable.
q w e r t y u i o a
Solo fallas
Falla de la
fuente de
alimenta-
ción*
Falla
térmica
Falla del
amplifi-
cador
LED de
encendido
Rojo fijo Rojo
intermi-
tente
—
Indicado-
res LED de
límite
— Todos en
rojo fijo
Todos en
rojo fijo
*Excepto por la pérdida de CA
Si no se puede corregir una falla de la fuente de
alimentación o del amplificador, es necesario
reemplazar el amplificador.
