10
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Nombres y funciones de las piezas de la máquina
A continuación se enumeran las piezas de la máquina de coser junto con una descripción de sus funciones
respectivas. Antes de utilizar la máquina de coser, lea detenidamente esta información para familiarizarse con
los nombres de las piezas de la máquina.

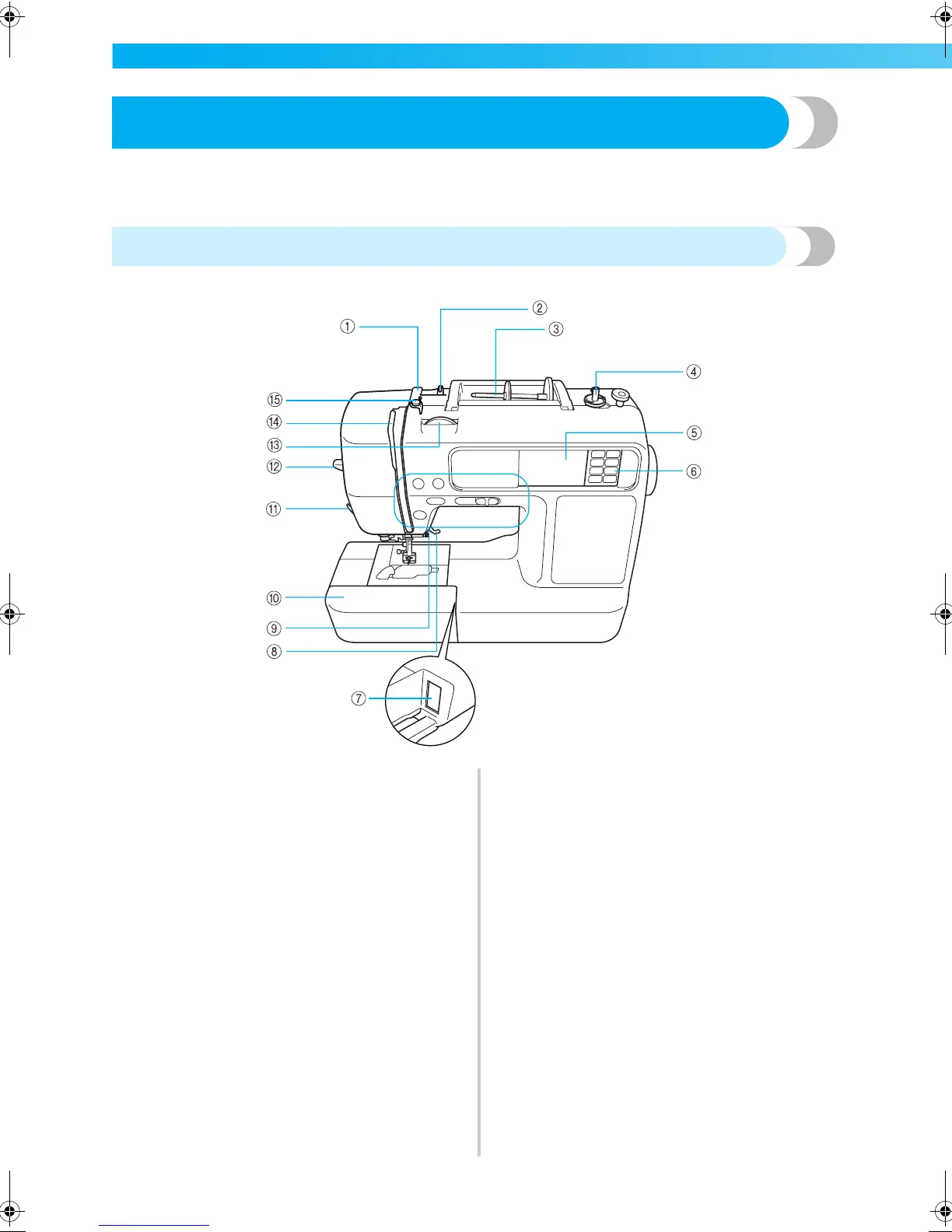

Vista frontal
a Tapa de la guía del hilo (página 24, 33)
Al enrollar el hilo de la bobina y realizar el enhebrado,
pase el hilo por debajo de esta tapa de la guía del hilo.
b Guía del hilo (página 24, 33)
Al enrollar el hilo de la bobina y realizar el enhebrado,
pase el hilo por debajo de esta guía del hilo.
c Portacarrete (página 23, 32)
Coloque un carrete de hilo en el portacarrete.
d Devanadora (página 22)
Utilice la devanadora para enrollar la bobina.
e Pantalla LCD (pantalla de cristal líquido) (panel táctil)
(página 18)
En esta pantalla aparecen los ajustes para la puntada o
patrón seleccionado y los mensajes de error.
f Panel de operaciones (página 13)
Utilice las teclas de este panel para seleccionar las
puntadas o patrones de bordado, o verifique las
instrucciones de funcionamiento, etc.
g Ranura del conector de la unidad de bordado (página
123)
Enchufe el conector de la unidad de bordado.
h Palanca del pie prensatela (página 50)
Suba y baje la palanca del pie prensatela para subir o
bajar el pie.
i Botones de operación (página 12)
Utilice estos botones para poner en funcionamiento la
máquina.
j Placa plana (página 46)
Para coser piezas en tubo, como los puños, quite la
placa plana.
k Cortador de hilo (página 56)
Para cortar los hilos, páselos por el cortador de hilo.
l Palanca del enhebrador de aguja (página 35)
Utilice la palanca del enhebrador de aguja para
enhebrar la aguja.
m
Rueda de control de la tensión del hilo (página 59, 145)
Ajuste la tensión del hilo superior con esta rueda de
control.
n Palanca tirahilos (página 34)
o Guía del hilo de enrollado-bobina y disco de
pretensión (página 24)
Al enrollar el hilo de la bobina, páselo por debajo de
esta guía del hilo y alrededor del disco de pretensión.
C-combo-Brother_S_sgml.book Page 10 Wednesday, November 21, 2007 3:59 PM
