ESPAÑOL

Los datos y las informaciones indicadas en este manual de instalación podrían modificarse en cualquier momento y sin obligación de aviso previo por parte de la firma CAME cancelli automatici s.p.a.

ZL 170N + EMEGA+LB18+E881

ZL 170N + EMEGA+E881

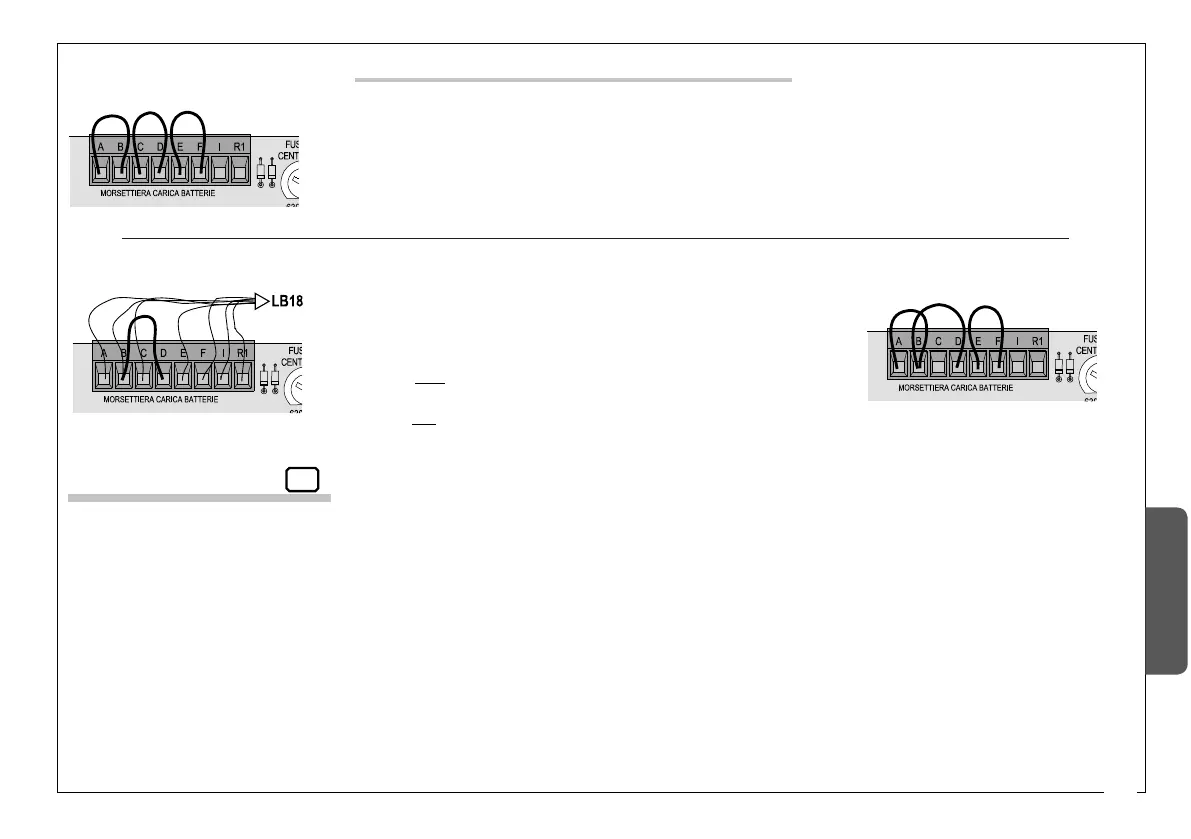

Fig. A

Fig. B

Conﬁ guración de fábrica

Si se utiliza la tarjeta cargador de baterías LB18, elimine todas las conexiones puente y

conecte la tarjeta tal como indicado en la documentación respectiva.

Para alimentar a 24V la cerradura E881 en los bornes 11-S (normal-

mente a 12V) actúe sobre los conectortes puentes de la siguiente

manera:

Fig. A - CON tarjeta LB18, deje un solo conector puente en B-D y

conecte la tarjeta como indicado en la documentación respectiva.

Fig. B - SIN tarjeta LB18, modiﬁ que el puente C-D en B-D

Peculiaridad de la combinación ZL 170N/EMEGA cerradura E881.

Selector de funciones

DIP-SWITCH 10 VÍAS

Configuración caja de conexiones para LB18

1 ON Cierre automático activado;

2 ON Funcionamiento tecla o radiomando “apertura/cierre/inversión” activado;

2 OFF Funcionamiento tecla o radiomando “apertura/parada/cierre/parada” activado;

3 ON Funcionamiento radiomando “sola apertura” activado;

4 ON Pre-intermitencia en la fase de apertura y cierre activado;

5 ON Detección del obstáculo activado;

6 ON Funcionamiento a “hombre presente” activado; (escluye la función del mando de radio)

7 ON Funcionamiento golpe de ariete activado; (esta función sirve para agilizar desenganche de la electrocerradura)

8 OFF “Parada parcial” activada; introducir el dispositivo de seguridad en los bornes 2-C3, (si no se utiliza, poner el dip en ON)

9 OFF “Pulsador parada” activada; introducir el dispositivo de seguridad en los bornes 1-2, (si no se utiliza, poner el dip en ON)

10 Debe quedar en OFF
