Collegamento antenna - cavo RG58
Collegamenti elettrici
Contatto (N.C.) di riapertura in fase di chiusura
(da cortocircuitare se non viene utilizzato)
10-11
2-7
2-C3
1-2
10-5
2-C1
L1-L2
Alimentazione quadro comando 230V (a.c.)
Pulsante di stop (N.C.)
Collegamento radio e/o pulsante ( N.O.)
Alimentazione accessori (max 40W)
- 24V (a.c.) con alimentazione a 230V (a.c.)
- 24V (d.c.) con alimentazione a 24V (d.c.)
Contatto (N.C.) di Stop parziale
Lampadina spia 24V - 3W max. “cancello aperto”
IT
Collegamento quadro/motoriduttore (schedina ADT)
10-E
11-S
Collegamento elettroserratura (12V-15W max.)
2-3
Pulsante apre (N.O.)
A1-A2
Uscita contatto (N.O.): si chiude per 3” a ogni comando di
apertura. Portata contatto: 5A (250V a.c.)

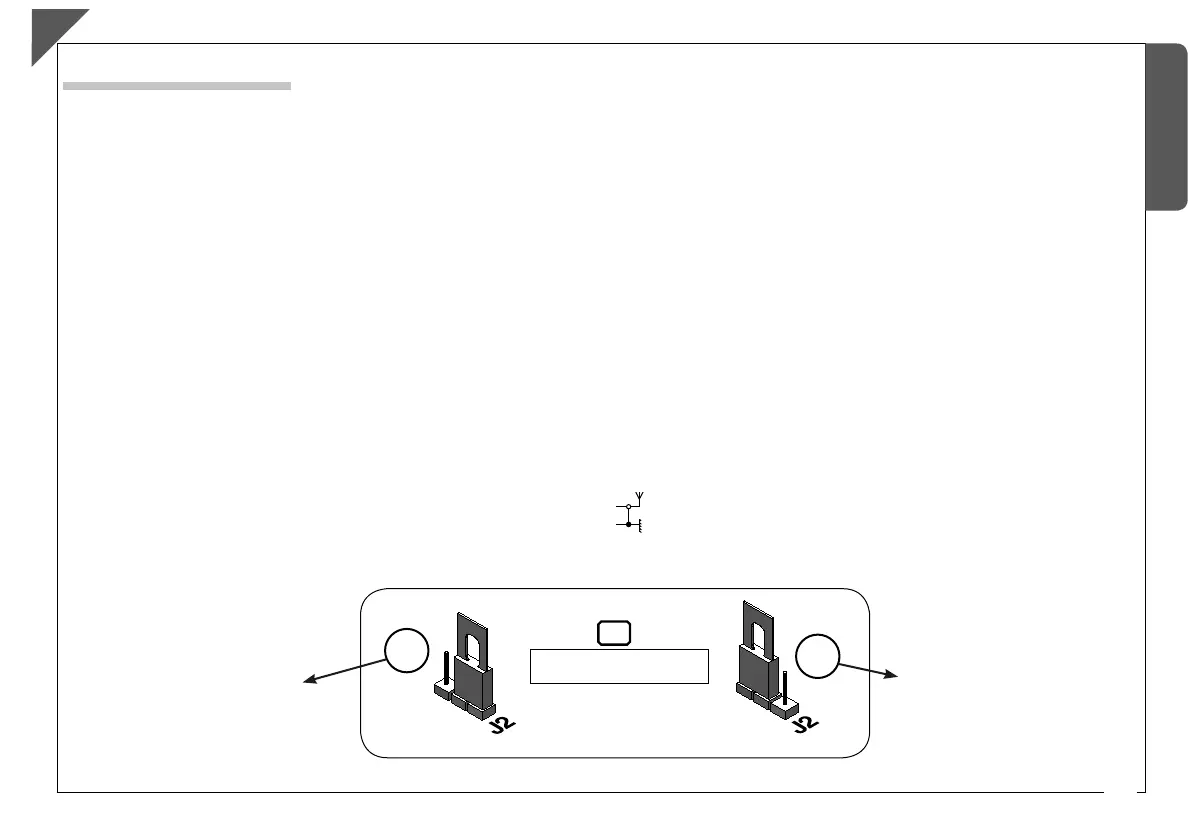

Jumper J2
M-N-R
B
A
- JUMPER IN POS. A (default)
Lampada ciclo a 24V - 25W max
-
JUMPER IN POS. B
Uscita contatto (N.O.) 2°
canale radio
Portata contatto: 1A a 24V d.c.
10-E3
B1-B2
Uscita 24V-25W max. in movimento (es. lampeggiatore)
T-T
Contatto di sovraccarico termico del trasformatore
a
3
ITALIANO
I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso da parte di CAME cancelli automatici s.p.a.
Collegamento antenna - cavo RG58
Collegamenti elettrici
Contatto (N.C.) di riapertura in fase di chiusura
(da cortocircuitare se non viene utilizzato)
10-11
2-7
2-C3
1-2
10-5
2-C1
L1-L2
Alimentazione quadro comando 230V (a.c.)
Pulsante di stop (N.C.)
Collegamento radio e/o pulsante ( N.O.)
Alimentazione accessori (max 40W)
- 24V (a.c.) con alimentazione a 230V (a.c.)
- 24V (d.c.) con alimentazione a 24V (d.c.)
Contatto (N.C.) di Stop parziale
Lampadina spia 24V - 3W max. “cancello aperto”
IT
Collegamento quadro/motoriduttore (schedina ADT)
10-E
11-S
Collegamento elettroserratura (12V-15W max.)
2-3
Pulsante apre (N.O.)
A1-A2
Uscita contatto (N.O.): si chiude per 3” a ogni comando di
apertura. Portata contatto: 5A (250V a.c.)
Jumper J2
M-N-R
B
A
- JUMPER IN POS. A (default)
Lampada ciclo a 24V - 25W max
-
JUMPER IN POS. B
Uscita contatto (N.O.) 2°
canale radio
Portata contatto: 1A a 24V d.c.
10-E3
B1-B2
Uscita 24V-25W max. in movimento (es. lampeggiatore)
T-T
Contatto di sovraccarico termico del trasformatore
a
