J8
5. 操作および機器の機能説明
5-1. 雲台ヘッド

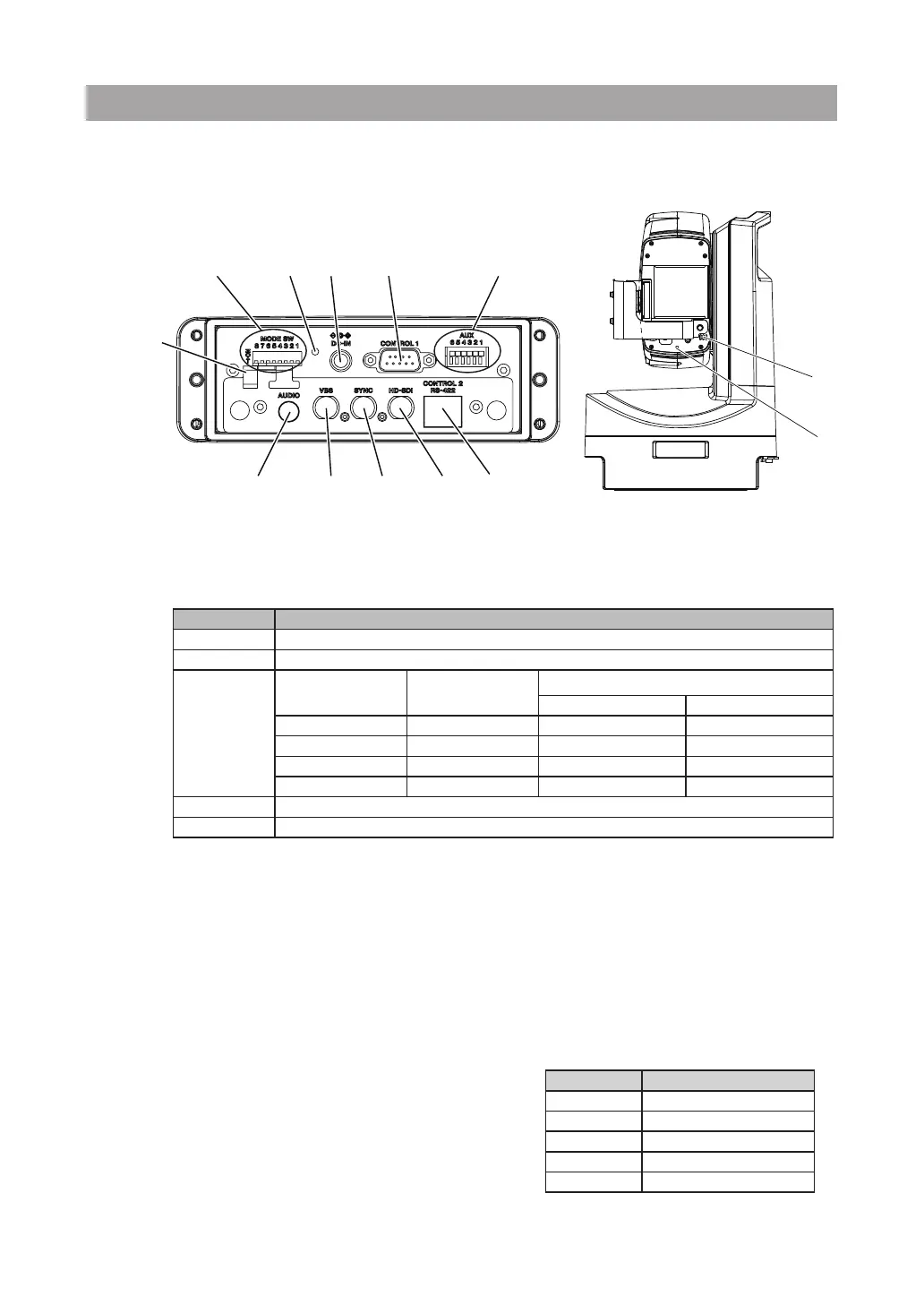

5-1-1. 外部接続コネクター
①
MODE SW
通信モード、設置形態、映像フォーマットなどを選択します。設定を変更した場合は電源の
再投入を行ってください。
スイッチ 設定内容
1 通信モード（OFF：RS-232C、ON：RS-422）
2 設置形態（OFF：正立設置、ON：天井吊下げ設置）
3、4
3（59.94/50） 4（1080i/720p）
映像フォーマット
HD-SDI VBS
OFF OFF 1080/59.94i NTSC
ON OFF 1080/50i PAL
OFF ON 720/59.94p NTSC
ON ON 720/50p PAL
5 ～ 7 未使用 常時 OFF でご使用ください
8 OFF：標準モード、ON：高速モード
②
PWR LED
電源が投入されると緑 LED が点灯します。
③
DC-IN
（
JEITA RC-5320A
、電源区分
4
相当）
DC 入力端子です。
附属の DC 電源コードを使用して、設置場所に適した DC 電源を用意して接続してください。
（12V、30W 以上の電力容量のものを推奨します。）
④
RS-232C
（右図ピンアサイン参照）
コントロール入力用端子です。RS-232C ケー
ブルを使用し、操作ユニットに接続します。
RS-232C ケーブルは、コネクターが
φ
36.5 の
穴を通る
大きさのものをご使用ください。
④ RS-232C（D-sub9P：DTE）
ピン No. 信号
2 RD (
IN
)
3 SD (
OUT
)
4 ER (+12V 固定 )
5 GND
7 RS (+12V 固定 )
PC 接続時はクロスケーブルを使用
DCケーブル
抜け止め
①
⑤
② ③
④
⑥
⑫
⑪
