69
PODŁĄCZENIE
Ostrzeżenie!
W przypadku nieznajomości instalacji i połączeń elektrycznych lub braku pewności co do
prawidłowego wykonania któregokolwiek z tych kroków należy skonsultować się ze specjalistą
w celu uzyskania porady dotyczącej instalacji! Istnieje niebezpieczeństwo szkód rzeczowych i
osobowych!

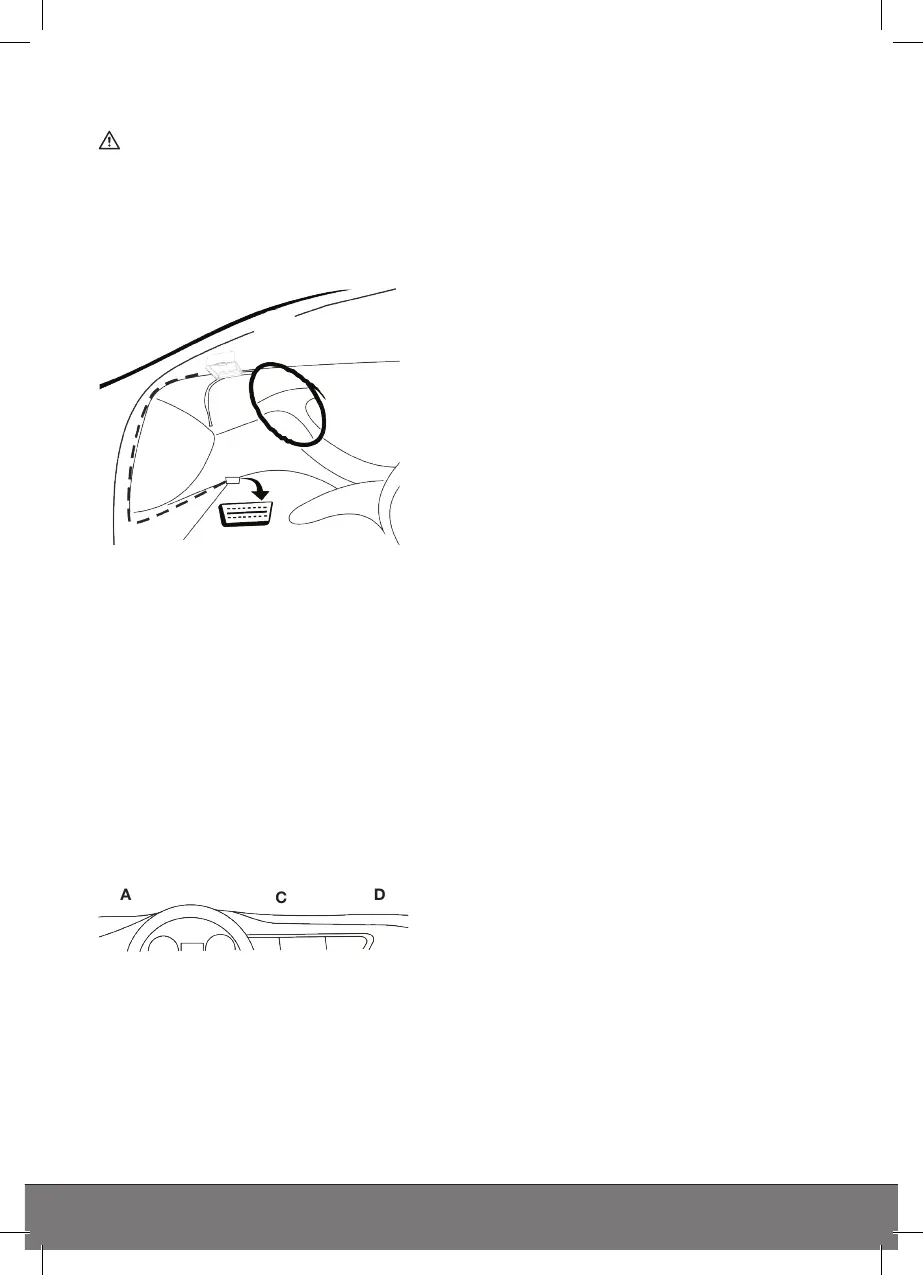

Wyświetlacz Head-Up jest połączony z pojazdem za pomocą DLC (Data Link Connector;
znormalizowane złącze 16-pinowe).
Pozycja złącza diagnostycznego
DLC znajduje się zwykle po stronie kierowcy, około 30 cm od środka deski rozdzielczej.
1. Wyłączyć zapłon.
2. Znaleźć pozycję 16-pinowego złącza diagnostycznego (DLC).
3. Połączyć kabel przyłączeniowy OBD z pojazdem.
4. Połączyć kabel przyłączeniowy z portem USB [6] wyświetlacza Head-Up.
5. Włączyć zapłon. Silnik możę pracować lub być wyłączony.
6. Otworzyć pulpit projekcyjny [1].
MONTAŻ
Uwaga! Podczas montażu wyświetlacza Head-Up zadbać o to, aby pole widzenia nie było
ograniczone. Kabel przyłączeniowy nie może mieć negatywnego wpływu na prowadzenie
pojazdu, a wyświetlacz Head-Up musi być zamocowany pewnie.
1. Wybrać miejsce zamocowania [A-D] na desce rozdzielczej.
2. Położyć matę antypoślizgową w wybranym miejscu.
3. Położyć wyświetlacz Head-Up na macie antypoślizgowej.
A
B
C
DA
B
C
D
