ANSCHLUSS
Warnung!
Sollten Sie sich mit elektrischen Installationen und den Anschlüssen nicht auskennen oder bei
einem dieser Schritte nicht sicher sein, fragen Sie Fachleute bezüglich der Installation um Rat!
Es besteht die Gefahr von Sach- und Personenschäden!
Das Head-Up-Display wird über einen DLC (Data Link Connector; standardisierter 16-Pin-An-
schluss) mit dem Fahrzeug verbunden.

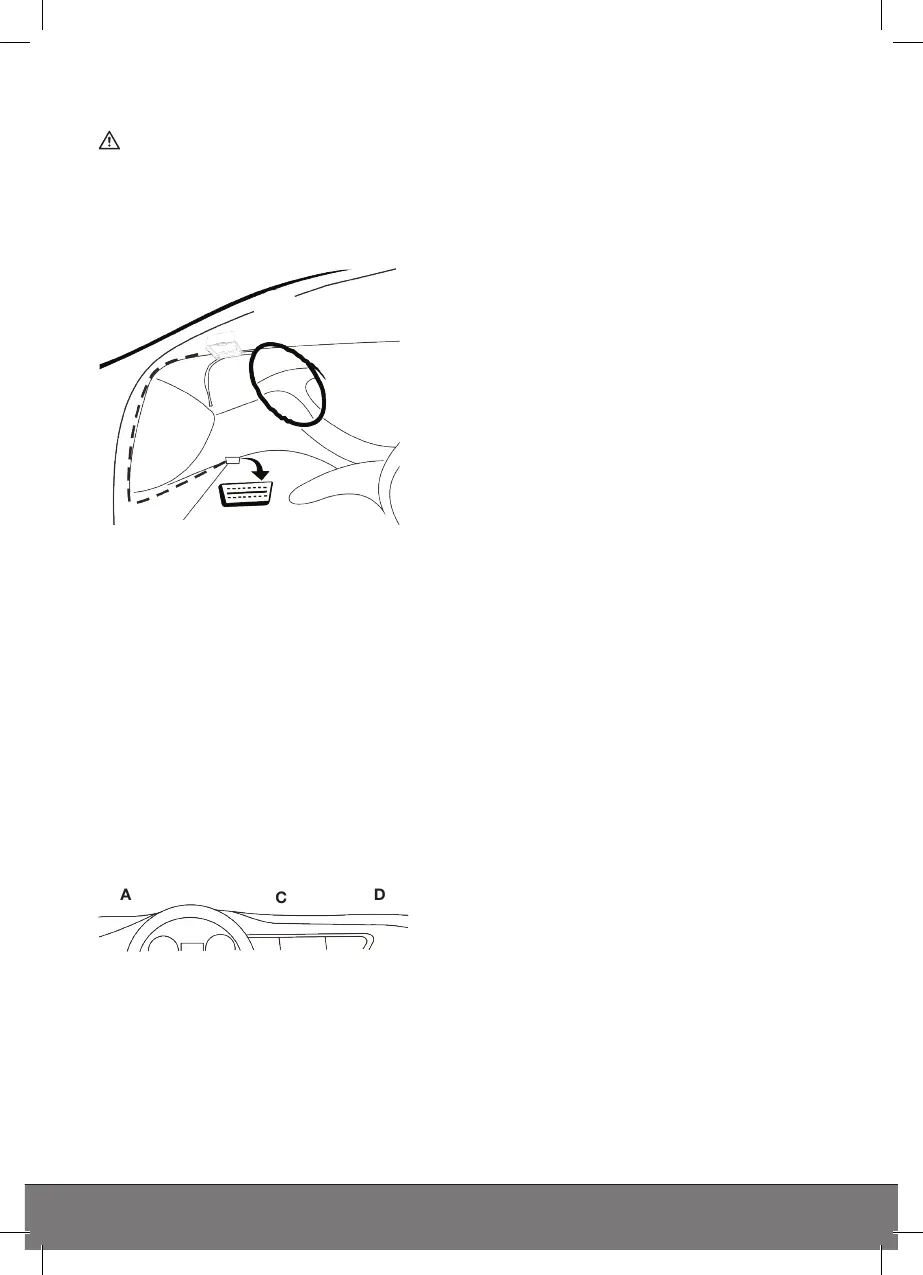

Position des Diagnoseanschlusses:
Der DLC befindet sich normalerweise auf der Fahrerseite, ca.30cm von der Mitte des Armatu-
renbretts entfernt.
1. Schalten Sie die Zündung aus.
2. Finden Sie die Position des 16-poligen Diagnoseanschluss (DLC).
3. OBD-Verbindungskabel mit dem Fahrzeug verbinden.
4. OBD-Verbindungskabel mit dem USB-Anschluss[6] des Head-Up-Displays verbinden.
5. Schalten Sie die Zündung ein. Der Motor kann laufen oder ausgeschaltet sein.
6. Klappen Sie die Projektionsoberfläche[1] auf.
MONTAGE
Achtung! Achten Sie bei der Montage des Head-Up-Displays darauf, dass Ihr Sichtfeld nicht
eingeschränkt ist. Das Anschlusskabel darf Sie beim Fahren nicht beeinträchtigen und das
Head-up Display muss sicher befestigt sein.
1. Wählen Sie einen Befestigungsort[A-D] auf dem Armaturenbrett.
2. Legen Sie die Anti-Rutsch-Matte an den gewünschten Ort.
3. Legen Sie das Head-Up-Display auf die Anti-Rutsch-Matte.
A
B
C
DA
B
C
D
