Clarion XC6420 User Manual

24
FRENCH

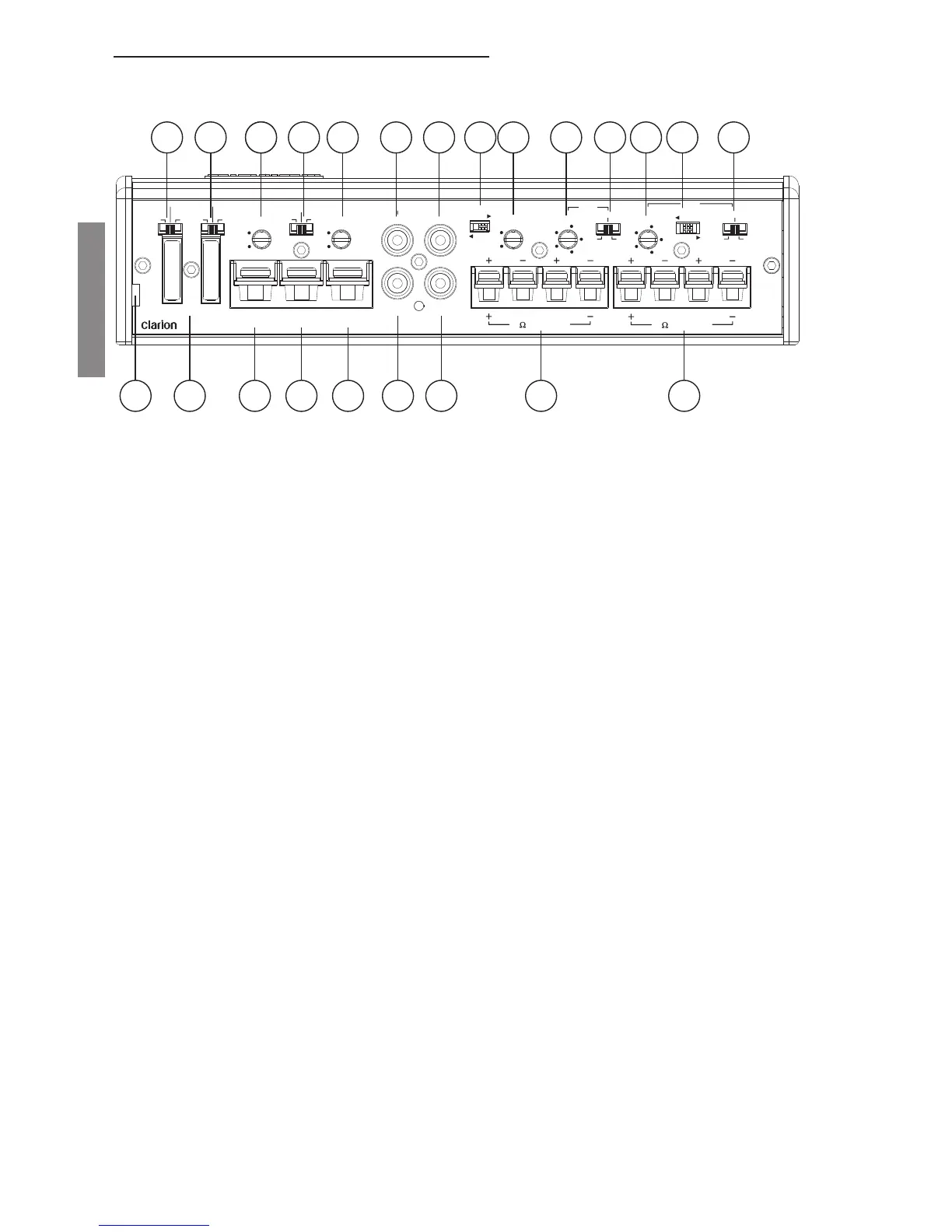

XC6420 CONNEXIONS ET CONTRÔLES
1. Sélecteur mode Canal 1&2
2. Sélecteur mode Canal 3&4
3. Contrôle du gain canal 1&2
4. Sélecteur de la source d’entrée
5. Contrôle du gain canal 3&4
6. Entrée RCA canal 1
7. Entrée RCA canal 3
8. Commutateur de détection automatique
9. Augmentation des graves Canal 1&2
10. Contrôle de fréquence canal 1&2
11. Mode de fi ltre passif canal 1&2
12. Contrôle de fréquence canal 3&4
13. Contrôle du facteur de multiplication de fréquence canal 3&4
14. Mode de fi ltre passif canal 3&4
15. Ouverture pour fi l du contrôleur à distance
16. Deux fusibles 30A
17. Source de courant constant +12V
18. Connexion mise en marche
19. Connexion mise à la masse
20. Entrée RCA canal 2
21. Entrée RCA canal 4
22. Connexions entrée niveau haut-parleur Canal 1&2
23. Connexions entrée niveau haut-parleur Canal 3&4
2 X 30 AMP MAX
+12V
GND
REM
BASS
BOOST
0
12
dB
CH1-2
GAIN
CH3-4
GAIN
4 CH.
2 CH.
2 CH.BB
BRIDGED
4
CH1
CH2
CH3
CH4
CH1-2
MONO
CH1
BRIDGED
STEREO
INPUT SELECT
MODE
MIN
MAX
CH3-4
HIGH
FULLLOW
FREQ Hz
110
330
240
FREQ Hz
50
110
500
330
240
HIGH
FULLLOW
CH1-2
CH3-4
MONO
CH2
BRIDGED
ST
ON
OFF
CH4
CH3
BRIDGED
4
CH2
CH1
X 1
X 10
RANGE
CH1-2
CH3-4
50
500
2 CH INPUT
AUTO SENSE
POWER
PROTECT
1 2 23 4 5 6 7 8 109 11 12 13 14
16 17 18 19 2015 21 22 23
