Clarion XC6420 User Manual

25
FRENCH

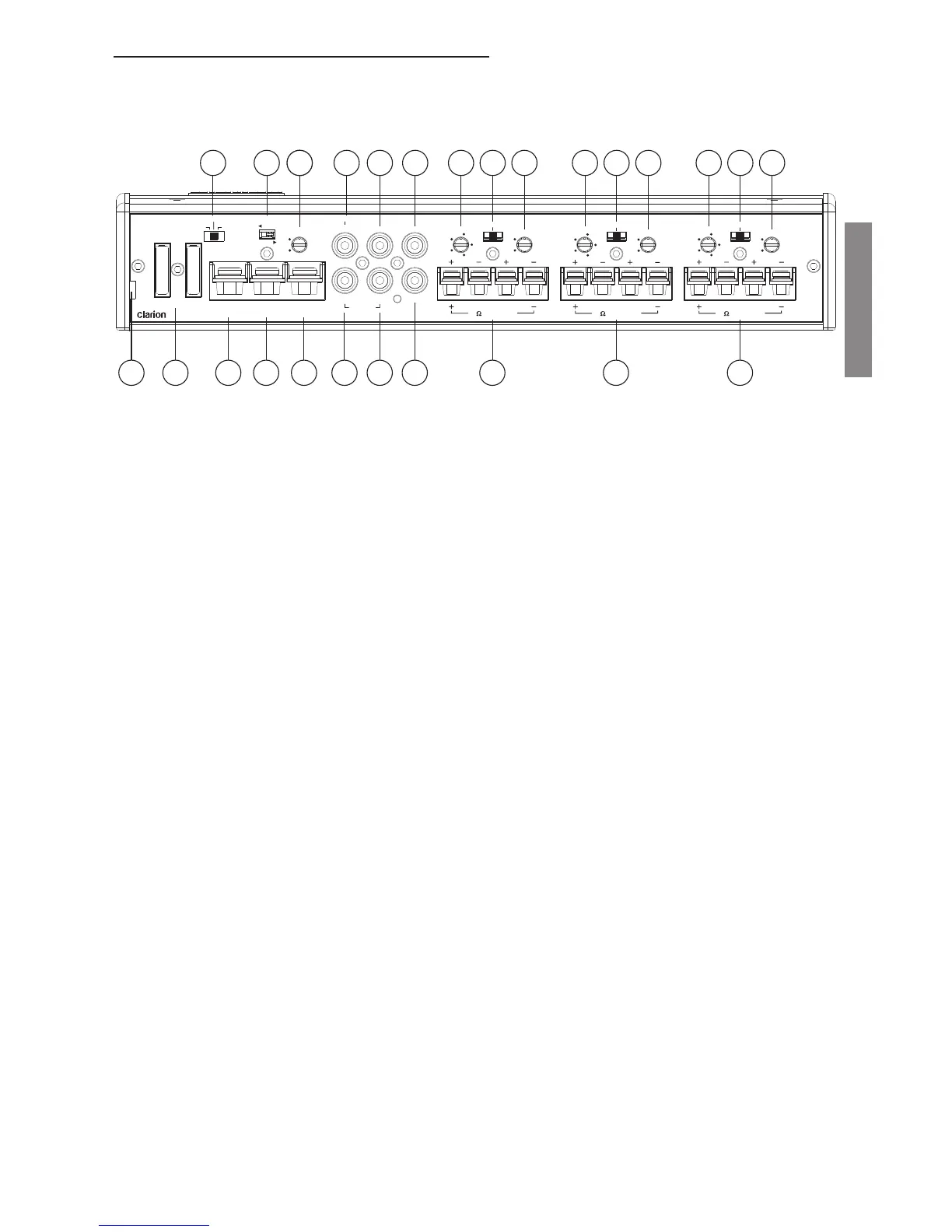

XC6620 CONNEXIONS ET CONTRÔLES
1. Sélecteur de la source d’entrée
2. Commutateur de détection automatique
3. Augmentation des graves Canal 5&6
4. Entrée RCA canal 1
5. Entrée RCA canal 3
6. Entrée RCA canal 5
7. Contrôle de fréquence canal 1&2
8. Mode de fi ltre passif 1&2
9. Contrôle du gain canal 1&2
10. Contrôle de fréquence canal 3&4
11. Mode de fi ltre passif 3&4
12. Contrôle du gain canal 3&4
13. Contrôle de fréquence canal 5&6
14. Mode de fi ltre passif 5&6
15. Contrôle du gain canal 5&6
16. Ouverture pour fi l du contrôleur à distance
17. Deux fusibles 35A
18. Source de courant constant +12V
19. Connexion mise en marche
20. Connexion mise à la masse
21. Entrée RCA canal 2
22. Entrée RCA canal 4
23. Entrée RCA canal 6
24. Connexions entrée niveau haut-parleur Canal 1&2
25. Connexions entrée niveau haut-parleur Canal 3&4
26. Connexions entrée niveau haut-parleur Canal 5&6
2 X 35 AMP MAX
+12V
GND
REM
GAIN
6 CH.
4 CH.
BRIDGED
4
CH1
CH2
CH3
CH4
INPUT SELECT
MIN
MAX
FREQ Hz
50
110
500
330
240
HIGH
FULLLOW
ON
OFF
CH4
CH3
BRIDGED
4
CH2
CH1
2 CH INPUT
AUTO SENSE
POWER
PROTECT
BRIDGED
4
CH6
CH5
CH5
CH6
CH5-6
BASS
BOOST
0
12
dB
GAIN
MIN
MAX
FREQ Hz
50
110
500
330
240
HIGH
FULLLOW
GAIN
MIN
MAX
FREQ Hz
50
110
500
330
240
HIGH
FULLLOW
2 CH.
4 CH INPUT
1 2 23 4 5 6 7 8 9
17 18 19 20 2116 22 24 25
10 11 12 13 14 15
23 26
