Schémas Câblage des Haut-Parleurs Suite

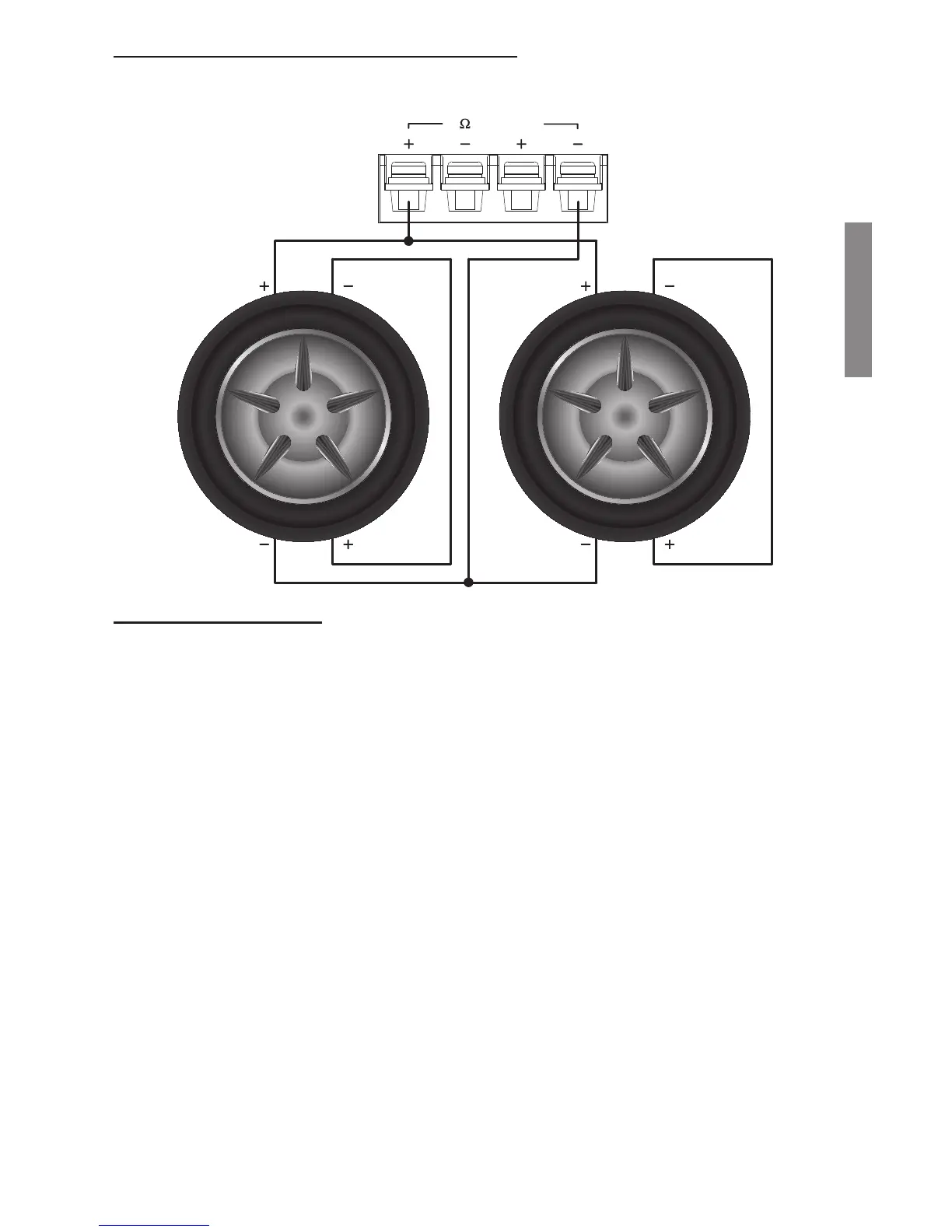

4 Ohm Mono - Deux Subwoofers Bobine Double 4 Ohm
Distribution du Signal
Le XC6420 est assez complexe en termes de sa capacité à distribuer des
signaux à travers l’amplifi cateur. La combinaison de l’interrupteur de sélection
d’entrée et de sélection de mode permet à l’ampli d’être utilisé comme un ampli
2 canaux, 3 canaux ou 4 canaux en utilisant une ou deux paires d’entrées de
signaux.
Le XC6620 est capable de fournir la distribution des signaux à l’ensemble des six
canaux à partir de 1, 2 ou 3 paire (s) d’entrées.
Comme il beaucoup de différentes confi gurations possibles, des schémas
typiques ont été fournis pour expliquer la connectivité interne et le routage du
signal pour chaque modèle d’amplifi cateur.
Remarques:
Sur le XC6420, le contrôle de niveau à distance ne fonctionne que lorsque les
canaux 1 et 2 sont mis en mode passe-bas. Sur le XC6620, La fonction de
contrôle de niveau à distance ne fonctionne que lorsque les canaux 5 et 6 sont
mis en Mode passe-bas.
Si vous avez des questions concernant la confi guration de l’amplifi cateur pour
votre système, n’hésitez pas à contacter le revendeur Clarion ou avez acheté
l’amplifi cateur.
