35
FRENCH
Connexions Électriques
Votre amplifi cateur ne peut produire de la puissance s’il n’est pas alimenté de façon
effi cace. Clarion recommande l’utilisation de fi lage d’au moins 4 AWG pour l’alimentation
et les connexions de mise à la masse. Clarion recommande également d’effectuer la mise
à niveau de votre système électrique «Les 3 Indispensables» lorsque tout amplifi cateur
de grande puissance est installé. Ces améliorations comprennent un nouveau fi l de
mise à la masse entre le moteur de votre véhicule et la borne négative de la batterie. Un
nouveau fi l de mise à la masse de la borne négative de la batterie au châssis du véhicule.
Un nouveau câble d’alimentation de la sortie de votre alternateur à la borne positive de la
batterie.
Le raccordement à la masse de l’amplifi cateur est le plus important en termes de fi abilité
et d’effi cacité du fonctionnement de votre amplifi cateur. Cette connexion doit être faite à
un point solide et sécurisésur le châssis du véhicule, ou directement à la batterie. Ne pas
utiliser un boulon de siège ou de ceinture de sécurité comme point de raccordement. La
peinture l’apprêt et/ou l’isolant acoustique devraient être retirés du point de raccordement
choisi et le fi l doivent être fi xés avec une vis de fi xation et de verrouillage.
Précautions de Filage
Lisez toutes les précautions de câblage avant d’effectuer les connexions. Si vous n’êtes pas sûr
et / ou n’avez pas le matériel d’installation nécessaire, contactez votre marchand agréé Clarion
pour effectuer l’installation.
1. Avant de commencer l’installation, assurez-vous que le véhicule n’est pas en marche et est
à la position OFF.
2. Débrancher le câble négatif (-) de la batterie (ou batteries) avant toutes connexions
électriques.
3. Lors des connexions, assurez-vous que chaque connexion est propre et sécurisée.
4. Isoler les connexions avec une gaine thermorétractable, si possible.
5. Un porte-fusible et fusible doivent être installé sur le fi l provenant de la borne positive
(+) de la batterie. Ce fusible doit être situé le plus près possible de la batterie pour une
protection maximale. Clarion ne recommande pas l’utilisation d’un circuit disjoncteur
comme dispositif de protection.
6. Le calibre du fusible de la batterie doit être égal à la consommation totale de courant à la
capacité maximale de sortie de l’amplifi cateur (s) reliée à ce fi l. Ne pas installer le fusible
jusqu’à ce que l’ensemble de l’installation soit achevé.
7. Lors du remplacement de l’amplifi cateur ou du fusible du câble d’alimentation, utilisez
toujours un ayant le même ampérage. Remplaçer avec un fusible de calibre supérieur ou
un type à retardement peut entraîner de graves dommages à l’amplifi cateur ou au véhicule.
8. Lors de la création de trous de passage pour les câbles d’alimentation, câbles
d’interconnexion et les câbles de haut-parleur, utiliser un œillet et une gaine protectrice
de câblage pour éliminer les arêtes vives créées au cours du perçage. Cela permettra de
protéger le câble d’être endommagé et aidera à éviter un court-circuit.

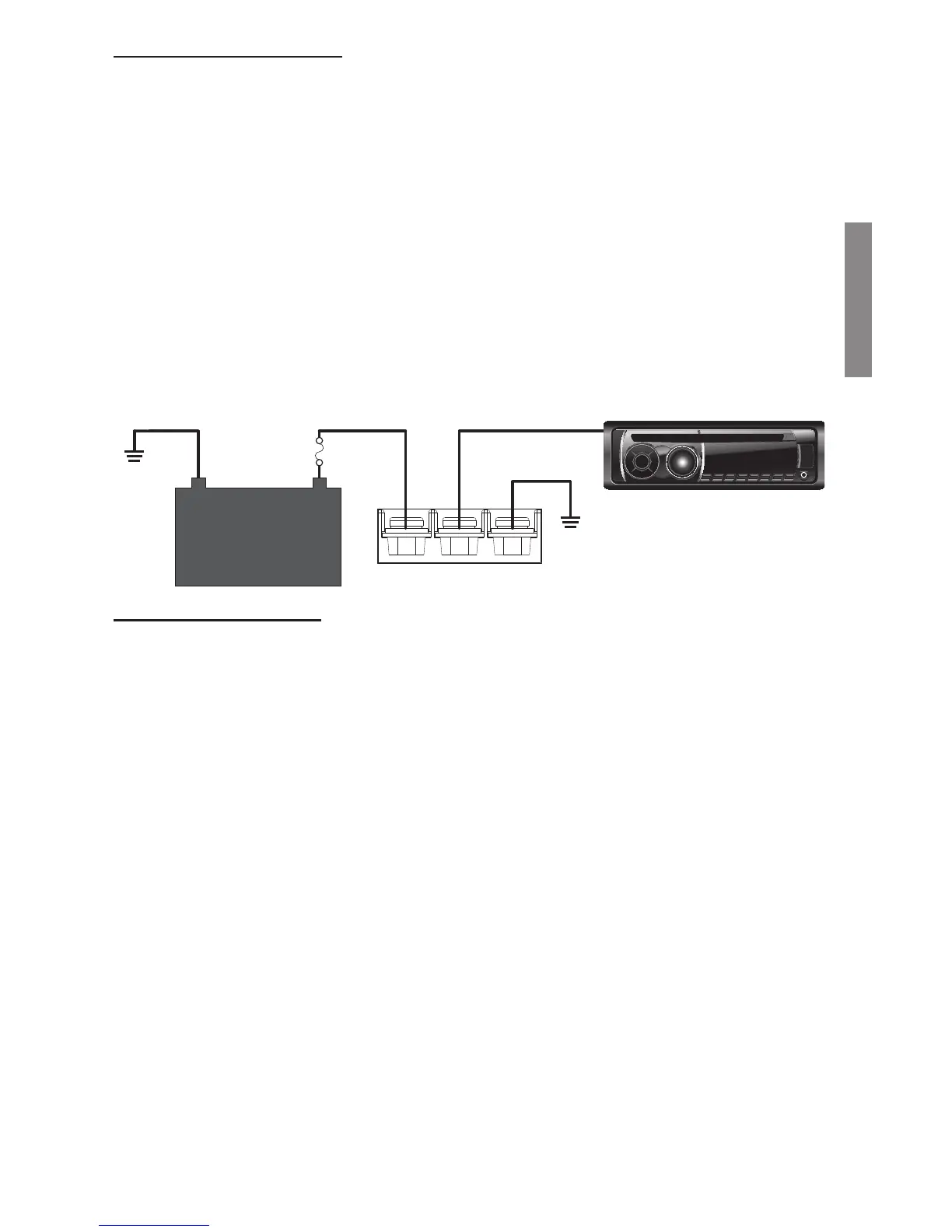

+12V
GND
REM
Battery
+-
Fuse
To Next Page
