PT
33
cod. 3542C090 - Rev. 01 - 09/2022
CADI

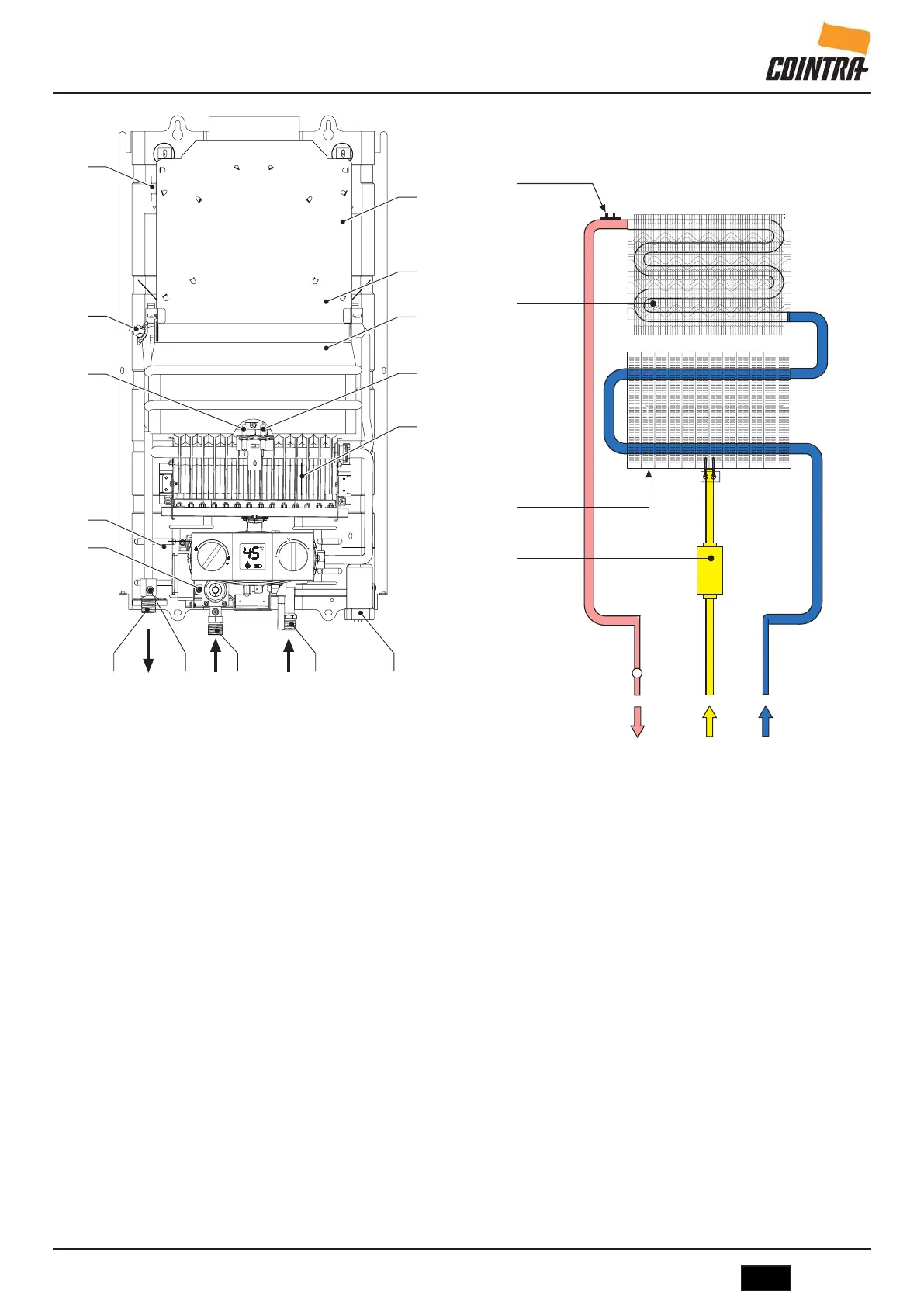

g. 24 - Vista geral CADI 14
1 Entrada de gás
2 Entrada de água fria
3 Saída de água quente sani-
tária
4 Câmara de combustão
5 Grupo de queimadores
6 Coletor de fumos
7 Permutador em cobre
8 Válvula de gás
9 Elétrodo de deteção
10 Elétrodo de ignição
11 Termóstato de temperatura
de fumos
12 Termóstato de segurança
13 Bateria
14 Centralina eletrónica
15 Sensor de temperatura sa-
nitária
4.3 Circuito hidráulico
g. 25 - Circuito hidráulico
