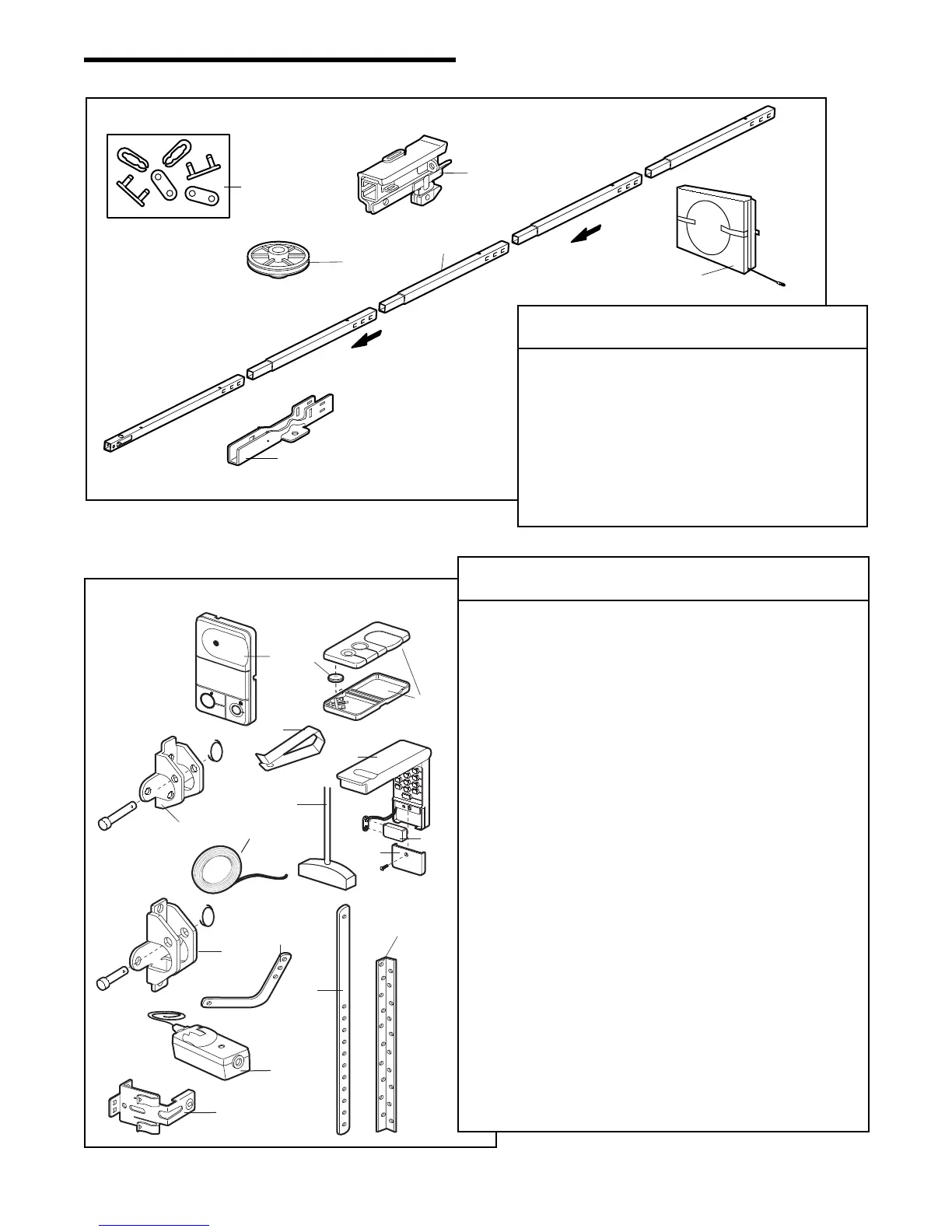

Pièces pour la pose
37
PIÈCES DE RÉPARATION
Pièces d’assemblage du rail
N° DE
RÉF PIÈCE DÉSIGNATION
1 4A1008 Maillon de raccord
2 41C5141-1 Chariot complet
3 41A5665 Rail complet
4 144C56 Poulie de la chaîne
5 41A5807 Chaîne et câble
6 12D598-1 Support en U
NON ILLUSTRÉS
183A163 Coussinets d’usure
41A145 Attache du rail
N° DE
RÉF PIÈCE DÉSIGNATION
1 41A4884 Commande murale de luxe
2 41A5076-2 Boîtier de télécommande à trois
fonctions (sans circuit)
3 10A20 Pile au lithium 3V 2032
4 29B137 Pince de pare-soleil
5 31D431 Couvercle du clavier de l’émetteur
mural à code
6 31B430 Couvercle du compartiment à pile de
l’émetteur mural à code
7 10A2 Pile de 9V
8 41A2828 Poignée et corde de déclenchement
d’urgence
9 41A4494-1 Fil de sonnerie blanc et blanc/rouge
à 2 conducteurs
10 41A5047-2 Support de linteau avec axe de
chape et fixation
11 41A5047 Support de porte avec axe de
chape et fixation
12 178B35 Biellette courbée
13 178B34 Biellette droite
14 12B776 Support de suspension
15 41A5034 Détecteur inverseur de sécurité
(cellules réceptrice et émettrice) avec fil
de sonnerie 3 pi à 2 conducteurs
16 41A5266-1 Support de détecteur inverseur de
sécurité
NON ILLUSTRÉS
41A5258-9 Sac de fixations de montage et de pose
(se reporter à la page 7)
114A3114 Manuel d'instructions
