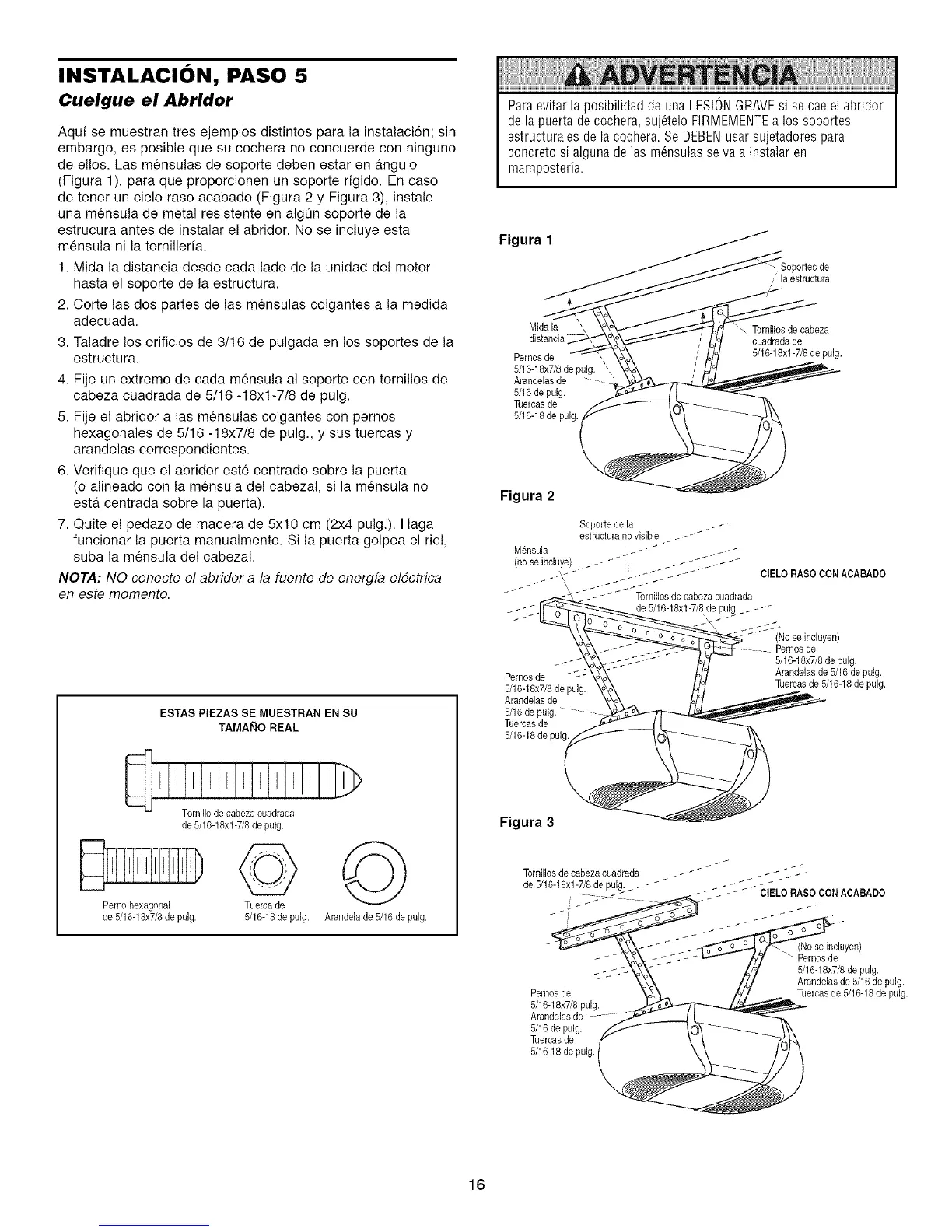

INSTALACION, PASO 5
Cuelgue el Abridor
Aqui se muestran tres ejemplos distintos para la instalaci6n; sin
embargo, es posible que su cochera no concuerde con ninguno
de ellos. Las mensulas de soporte deben estar en angulo
(Figura 1), para que proporcionen un soporte rigido. En caso
de tener un cielo raso acabado (Figura 2 y Figura 3), instale
una mensula de metal resistente en algQn soporte de la
estrucura antes de instalar e! abridor. No se incluye esta
mensula ni la tornilleria.
1. Mida la distancia desde cada lado de la unidad del motor
hasta el soporte de la estructura.
2. Corte las dos partes de las mensulas colgantes a la medida
adecuada.
3. Taladre los orificios de 3/16 de pulgada en los soportes de la
estructura.
4. Fije un extremo de cada mensula al soporte con tornillos de
cabeza cuadrada de 5/16 -18xl-7/8 de pulg.
5. Fije el abridor alas mensulas colgantes con pernos
hexagonales de 5/16 -18x7/8 de pulg., y sus tuercas y
arandelas correspondientes.
6. Verifique que el abridor este centrado sobre la puerta
(o alineado con la mensula del cabezal, si la mensula no
esta centrada sobre la puerta).
7. Quite el pedazo de madera de 5x10 cm (2x4 pulg.). Haga
funcionar la puerta manualmente. Si la puerta golpea el rie!,
suba la mensula del cabezal.
NOTA: NO conecte el abridor a la fuente de energfa electrica
en este momento.
ESTAS PIEZAS SE MUESTRAN EN SU
TAMAI_IO REAL
Pemo hexagonal
de 5/16-18x7/8de pulg.
Tornillo de cabezacuadrada
de 5/16-18xl-7/8 de pulg.
©
Tuerca de
5/16-18de pulg. Arandelade 5/16 de pulg.
Paraevitarla posibilidaddeunaLESIONGRAVEsi se caeel abridor
delapuertadecochera,suj_teloFIRMEMENTEalossoportes
estructuralesdela cochera.SeDEBENusarsujetadorespara
concretosi algunadelas m_nsulassevaa instalaren
mamposteria.
Figura 1
,,/' la estructu(a
Midala ',
distancia
Pemosde ,
5/16-18x7/8de pulg. ',
Arandelasde
5/16 de pulg.
Tuercasde
5/16-18de pulg.
Tornillosde cabeza
cuadradade
5/16-18xl-7/8 de pulg.
Figura 2
Pernosde
5/16-18x7/8de pulg.
Arandelasde
5/16de pulg.
Tuercasde
5/16-18de pulg.
ClELO RASOCONACABADO
(Nose incluyen)
Pernosde
5/16-18x7/8de pulg.
Arandelasde 5/16 de pulg.
Tuercasde 5/16-18de pulg.
Figura 3
Pernosde
5/16-18x7/8pulg.
Tomillosde cabezacuadrada _ _ _ _ _ _ _ _-_- -
de 5/16-18xl-7/8 de pulgj _ _ _ _ _
_ _ _ _ _ ClELO RASOCON ACABADO
?
(No se incluyen)
Pernosde
5/16-18x7/8de pulg.
Arandelasde 5/16 de pulg.
Tuercasde 5/16-18de pulg.
5/16 de pulg.
Tuercasde
5/16-18 de pulg.
