! JL _ _ __

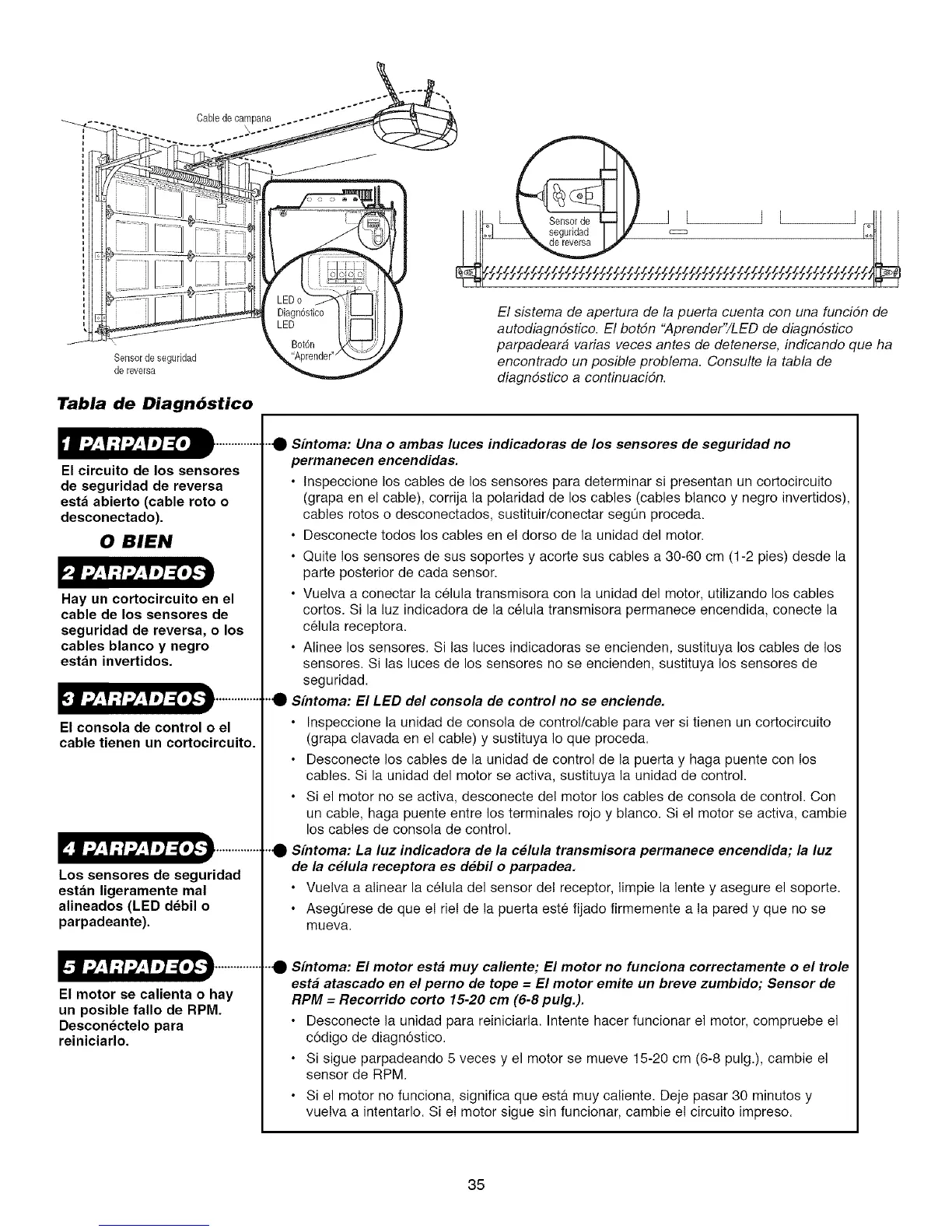

_ : _ Diagn6sfic_ El sistema de apertura de la puerta cuenta con una funcidn de
LED autodiagndstico. El botdn "Aprender'YLED de diagndstico
parpadeard varias veces antes de detenerse, indicando que ha
Sensorde seguridad encontrado un posible problema. Consulte la tabla de
de reversa diagndstico a continuacidn.
Tabla de Diagn6stico
El circuito de los sensores
de seguridad de reversa
esta abierto (cable roto o
desconectado).
0 BIEN
Hay un cortocircuito en el
cable de los sensores de
seguridad de reversa, o los
cables blanco y negro
estan invertidos.
El consola de control o el
cable tienen un cortocircuito.
Los sensores de seguridad
estan ligeramente mal
alineados (LED debil o
parpadeante).
El motor se calienta o hay
un posible fallo de RPM.
Desconectelo para
reiniciarlo.
•._ Sfntoma: Una o ambas luces indicadoras de los sensores de seguridad no
permanecen encendidas.
• Inspeccione los cables de los sensores para determinar si presentan un cortocircuito
(grapa en el cable), corrija la polaridad de los cables (cables blanco y negro invertidos),
cables rotos o desconectados, sustituir/conectar segQn proceda.
• Desconecte todos los cables en el dorso de la unidad del motor.
• Quite los sensores de sus soportes y acorte sus cables a 30-60 cm (1-2 pies) desde la
parte posterior de cada sensor.
• Vuelva a conectar la celula transmisora con la unidad del motor, utilizando los cables
cortos. Si la luz indicadora de la celula transmisora permanece encendida, conecte la
celula receptora.
• Alinee los sensores. Si las luces indicadoras se encienden, sustituya los cables de los
sensores. Si las luces de los sensores no se encienden, sustituya los sensores de
seguridad.
•"_ Sfntoma: El LED del consola de control no se enciende.
• Inspeccione la unidad de consola de control/cable para ver si tienen un cortocircuito
(grapa clavada en el cable) y sustituya Io que proceda.
• Desconecte los cables de la unidad de control de la puerta y haga puente con los
cables. Si la unidad del motor se activa, sustituya la unidad de control.
• Si el motor no se activa, desconecte del motor los cables de consola de control. Con
un cable, haga puente entre los terminales rojo y blanco. Si el motor se activa, cambie
los cables de consola de control.
•"_ S[ntoma: La luz indicadora de la celula transmisora permanece eneendida; la luz
de la celula receptora es debil o parpadea.
• Vuelva a alinear la celula del sensor del receptor, limpie la lente y asegure el soporte.
• AsegQrese de que e! rie! de la puerta este fijado firmemente a la pared y que no se
mueva.
Sfntoma: El motor esta muy caliente; El motor no funciona correctamente o el trole
esta atascado en el perno de tope = El motor emite un breve zumbido; Sensor de
RPM = Recorrido corto 15-20 cm (6-8 pulg.).
• Desconecte la unidad para reiniciarla. Intente hacer funcionar el motor, compruebe el
c6digo de diagn6stico.
• Si sigue parpadeando 5 veces y el motor se mueve 15-20 cm (6-8 pulg.), cambie el
sensor de RPM
• Si el motor no funciona, significa que esta muy caliente. Deje pasar 30 minutos y
vuelva a intentarlo. Si e! motor sigue sin funcionar, cambie e! circuito impreso.
35
