I ::1_[.,',.__,'q_vtI=]IV_,IJ_l

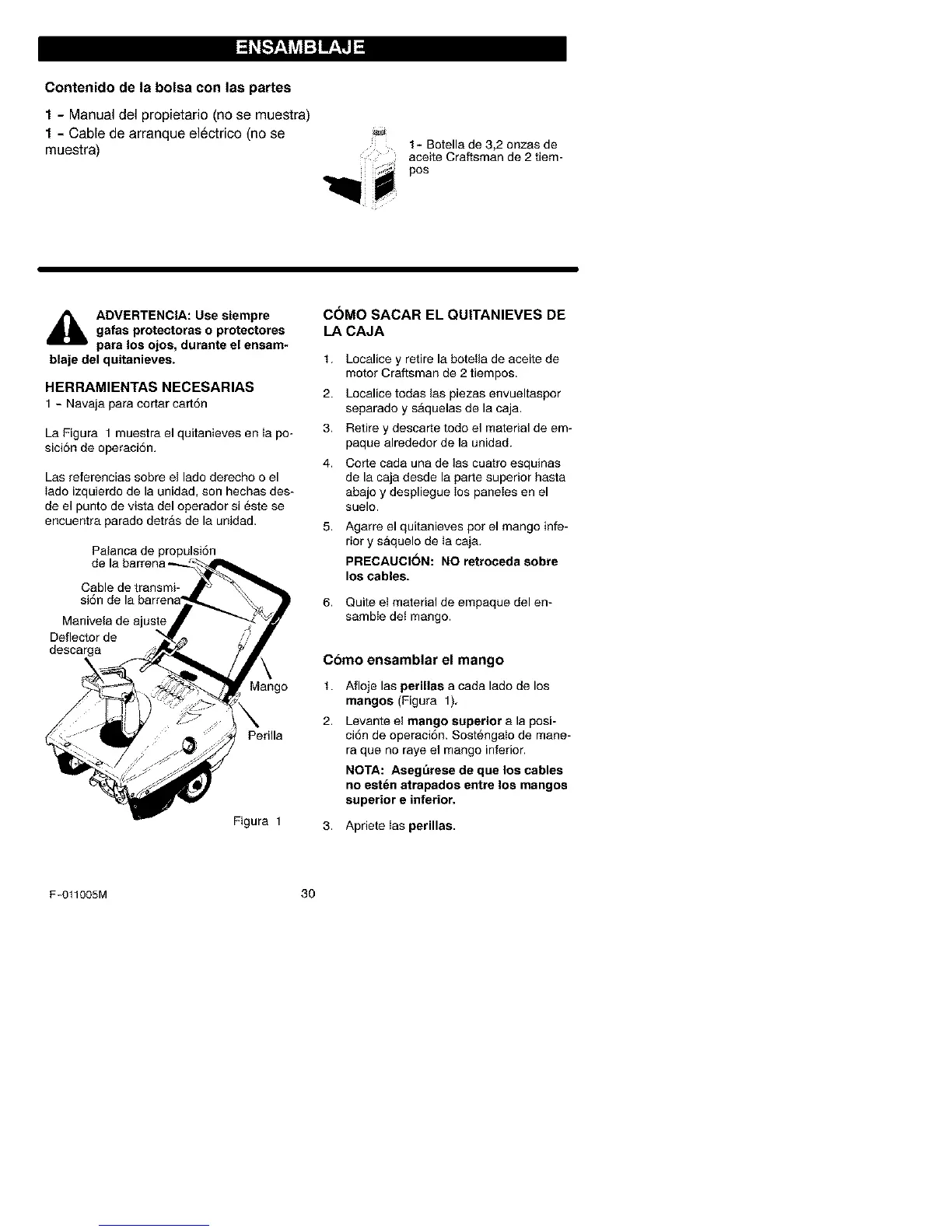

Contenido de la bolsa con las partes
1 - Manual del propietafio (no se muestra)
1 - Cable de arranque el_ctrico (no se
muestra)
1- Botella de 3,2 onzas de
aceite Craftsman de 2 tiem-
pos
_ DVERTENClA: Use siempre
gafas protectoras o protectores
para los ojos, durante el ensam-
blaje del quitanieves.
HERRAMIENTAS NECESARIAS
1 - Navaja para cortar cart6n
La Figura 1 muestra el quitanieves en Ia po-
sici6n de operaci6n.
Las referencias sobre el lado derecho o el
Iado izquierdo de la unidad, son hechas des-
de el punto de vista del operador si este se
encuentra parado detras de la unidad.
Palanca de propulsi6n
Cable de transmi-
Manivela de ajuste
Deflector de
descarga
Mango
Perilla
Figura 1
C6MO SACAR EL QUlTANIEVES DE
LA CAJA
1.
2.
3.
4.
Localice y retire la botetla de aceite de
motor Craftsman de 2 tiempos.
Localice todas las piezas envueltaspor
separado y sAquelas de la caja.
Retire y descarte todo el material de em-
paque alrededor de la unidad.
Corte cada una de las cuatro esquinas
de la caja desde la parte superior hasta
abajo y despliegue los paneIes en el
suelo.
Agarre el quitanieves pot el mango infe-
rior y saquelo de Ia caja.
PRECAUCION: NO retroceda sabre
Ios cables.
Quite el material de empaque del en-
samble det mango.
Como ensamblar el mango
1. Afloje las perillas a cada lado de los
mangos (Figura 1).
Levante el mango superior a la posi-
ciSn de operaciSn. SostengaIo de mane-
ra que no raye el mango inferior.
NOTA: Asegurese de qae los cables
no est_n atrapados entre los mangos
superior e inferior.
3. Apriete Ias perillas.
F-011005M 30
