D-Link DES-1008D Quick Installation Guide

12
компонентах, организации сетевых соединений и за
техническими спецификациями обращайтесь к
входящему в комплект поставки руководству User’s
Guide.

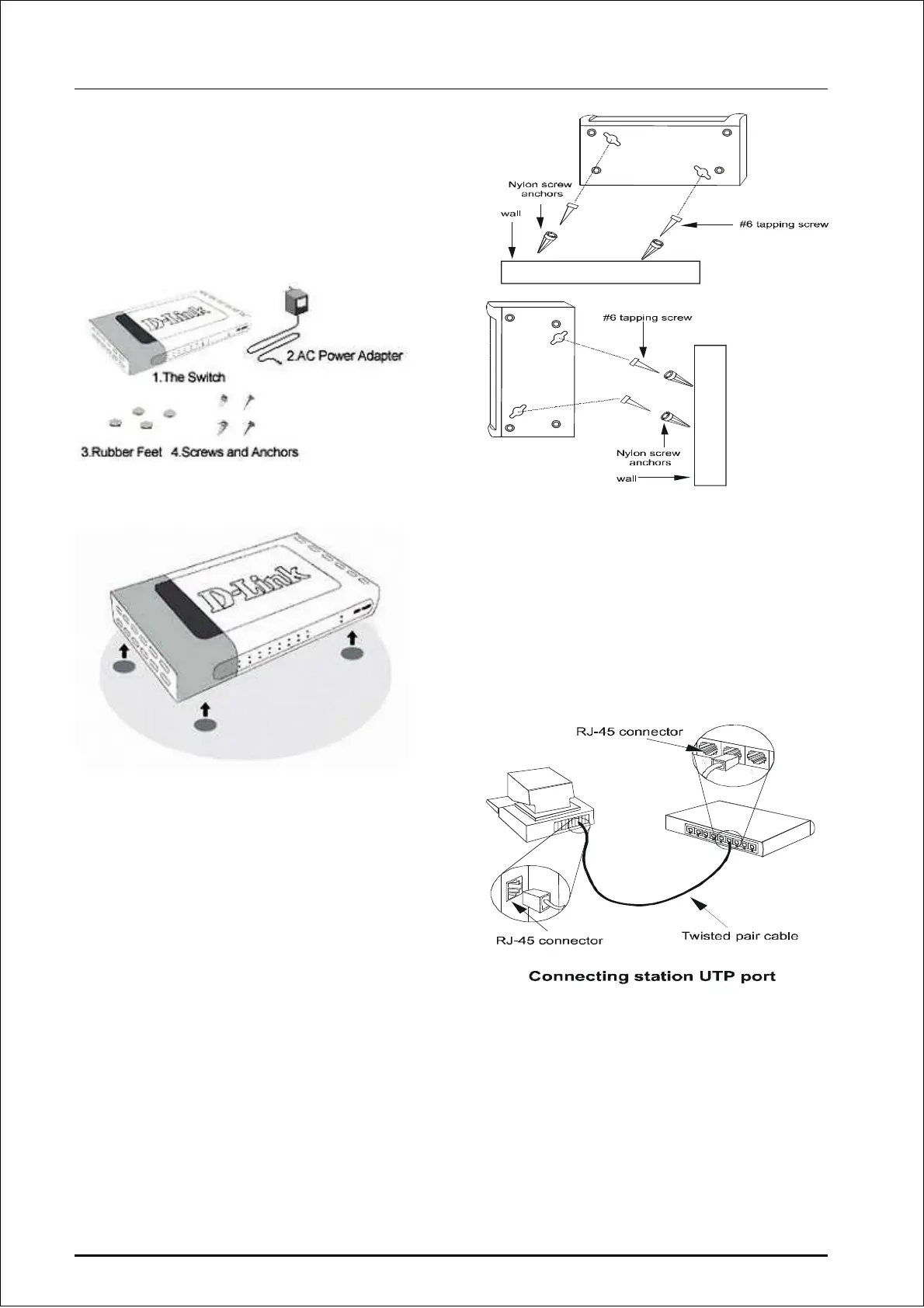

Шаг 1 – Распаковка
Убедитесь, что в упаковке находятся все компоненты
и они не имеют механических повреждений.
Шаг 2 – Фиксация подставки
Шаг 3 – Подключение конечных
станций
Компьютер можно подключить к Коммутатору
посредством «прямого» сетевого кабеля витой пары
UTP/STP Категории 3, 4 или 5. Соединения 100 Мбит/с
Fast Ethernet должны использовать UTP-кабель
Категории 5 или выше. Компьютер (оснащенный
сетевым адаптером 10Мбит/с Ethernet или 100Мбит/с
Fast Ethernet) может быть подключен к любому из 8
портов (1 - 8) DES-1008D.
Индикация светодиодов зависит от параметров сетевого
адаптера компьютера. Если индикаторы не загораются
после установления правильного подключения, то
проверьте сетевой адаптер компьютера, кабель,
работоспособность Коммутатора и подключения.
Шаг 4 – Подключение
концентратора к DES-1008D
Концентратор (10 или 100BASE-TX) может быть
подключен к коммутатору посредством «прямого»

D-Link DES-1008D Specifications

General

Switch type	Unmanaged
Switch layer	-
Power connector	DC-in jack
Installed SFP modules quantity	0
Basic switching RJ-45 Ethernet ports type	Fast Ethernet (10/100)
Basic switching RJ-45 Ethernet ports quantity	8
10G support	No
Full duplex	Yes
Networking standards	IEEE 802.3, IEEE 802.3x
Copper ethernet cabling technology	100BASE-TX, 10BASE-T
MAC address table	1024 entries
Product color	Black
Maximum data transfer rate	100 Mbit/s
Mean time between failures (MTBF)	116186 h
Input current	1 A
Output voltage	5 V
Package depth	158 mm
Package width	104 mm
Package height	94 mm
Package weight	310 g
Pallet width	1200 mm
Pallet length	1100 mm
Pallet height (air)	1885 mm
Pallet gross weight (air)	330500 g
Quantity per pallet (air)	1000 pc(s)
Shipping (inner) case width	211 mm
Shipping (inner) case height	350 mm
Shipping (inner) case length	543 mm
Shipping (inner) case weight	6230 g
Shipping (inner) case net weight	3960 g
Number of cartons per pallet (air)	50 pc(s)
Quantity per shipping (inner) case	20 pc(s)
Harmonized System (HS) code	85176990
