D-Link DES-1008D Quick Installation Guide

6
dans les illustrations. Pour de plus amples
informations sur le switch, ses composants, les
connexions réseaux et les spécifications techniques,
se référer au guide de l’utilisateur livré avec le
switch.

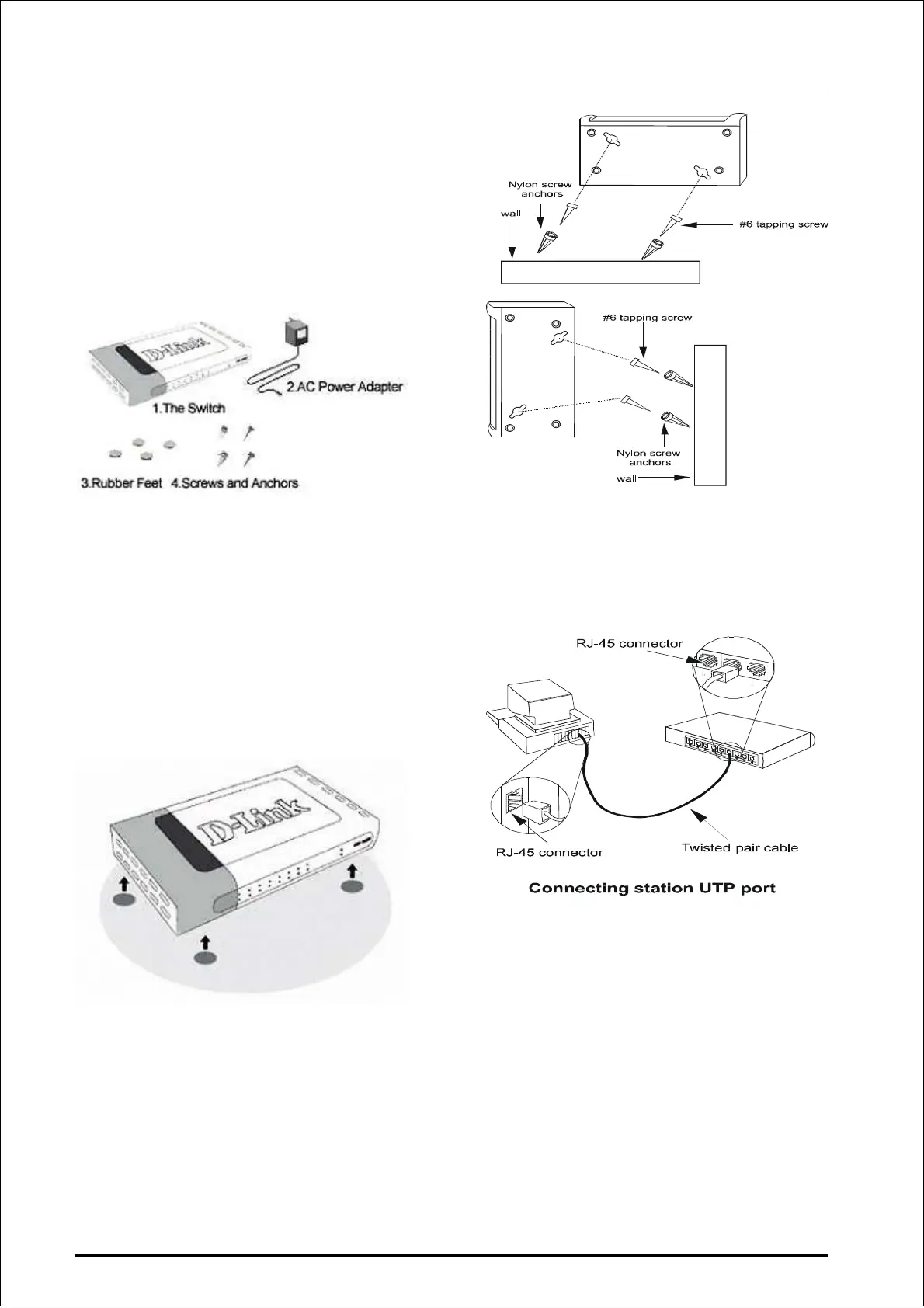

Etape 1 – Déballage
S’assurer que les éléments ci-dessous sont
présents et en bon état :
1.Le switch
2.Alimentation électrique
3.Les patins autocollants
4.Les vis
Etape 2 – Installation matérielle
Installation desktop
Pour l’installation sur un bureau, prendre le temps
de coller les patins autocollants sour le switch
Installation murale
Le DES-1008D peut être installé sur un mur. Deux
slots de montage sont disponibles sous le switch
pour le fixer. S’assurer que la face avant du switch
est visible avant de l’installer.
Etape 3 – Connexion PC
Un PC peut être connecté au DES-1008D via un câble droit
paires torsadées Catégorie 3, 4, 5 UTP/STP. Le PC (équipé
avec un connecteur RJ-45 10/100Mbps) peut être connecté à
n’importe lequel des 8 ports (1 - 8).
Les voyants lumineux pour la connexion PC
dépendent des capacités de la carte réseau. Si les
voyants ne sont pass allumés après avoir effectué les
connexion, vérifier la carte réseau de votre PC, le
câble et les conditions et connexions du DES-1008D.
5. Le voyant ‘‘100LINK/ACT,10LINK/ACT’’
s’allume vert lorsque la vitesse est
100Mbps et s’allume orange pour la vitesse
10Mbps.
6. Le voyant ‘‘Full-Duplex/Collision” dépend de la
capacité de la carte réseau à fonctionner en
mode half ou full duplex.

D-Link DES-1008D Specifications

General

Switch type	Unmanaged
Switch layer	-
Power connector	DC-in jack
Installed SFP modules quantity	0
Basic switching RJ-45 Ethernet ports type	Fast Ethernet (10/100)
Basic switching RJ-45 Ethernet ports quantity	8
10G support	No
Full duplex	Yes
Networking standards	IEEE 802.3, IEEE 802.3x
Copper ethernet cabling technology	100BASE-TX, 10BASE-T
MAC address table	1024 entries
Product color	Black
Maximum data transfer rate	100 Mbit/s
Mean time between failures (MTBF)	116186 h
Input current	1 A
Output voltage	5 V
Package depth	158 mm
Package width	104 mm
Package height	94 mm
Package weight	310 g
Pallet width	1200 mm
Pallet length	1100 mm
Pallet height (air)	1885 mm
Pallet gross weight (air)	330500 g
Quantity per pallet (air)	1000 pc(s)
Shipping (inner) case width	211 mm
Shipping (inner) case height	350 mm
Shipping (inner) case length	543 mm
Shipping (inner) case weight	6230 g
Shipping (inner) case net weight	3960 g
Number of cartons per pallet (air)	50 pc(s)
Quantity per shipping (inner) case	20 pc(s)
Harmonized System (HS) code	85176990
