Mechanische Hubeinstellung
15

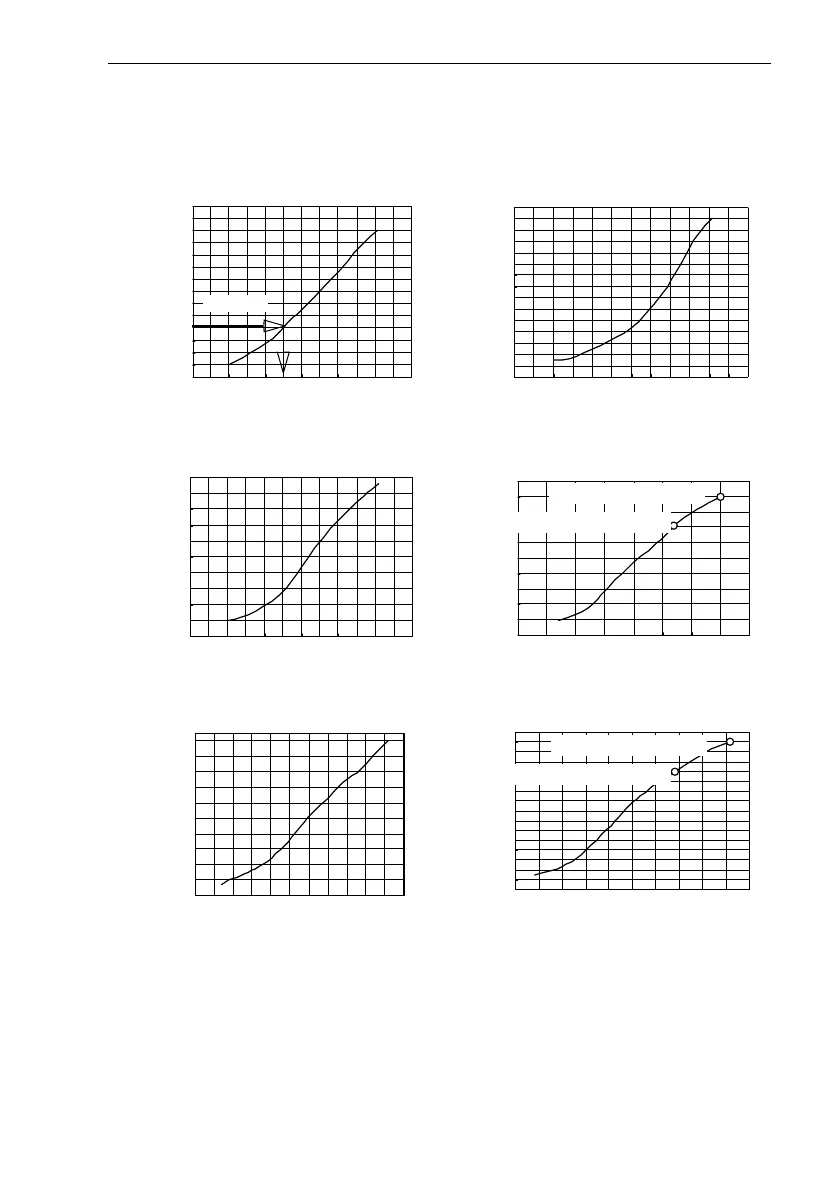

6.3 Einstellkennlinien AIQM5
DN 15 Kvs 2,5 m³/h
0
0,2
0,4
0,6
0,8
1
1, 2
1, 4
1234567
Umdrehungen
Hubbegrenzungsschraube
Volumenstrom (m³/h)
DN 20 Kvs 6,3 m³/h / DN 25 Kvs 8 m³/h
0
0,5
1
1, 5
2
2,5
3
3,5
4
4,5
5
1234 56789
Umdrehungen
Hubbegrenzungsschraube
Volumenstrom (m³/h)
DN 15 Kvs 1,6 m³/h
0
0,1
0,2
0,3
0,4
0,5
0,6
0,7
12 34 5 6 7
Umdrehungen
Hubbegrenzungsschraube
Volumenstrom (m³/h)
DN 15 Kvs 4 m³/h
0
0,5
1
1, 5
2
2,5
1234567
Umdrehungen
Hubbegrenzungsschraube
Volumenstrom (m³/h)
DN32 Kvs 12,5 m³/h
0
1
2
3
4
5
6
7
8
9
10
123456789101112
Umdrehungen
Hubbegrenzungsschraube
Volumenstrom (m³/h)
DN 40 Kvs 16 m³/h / DN 50 Kvs 20 m³/h
0
2
4
6
8
10
12
14
16
23456789101112
Umdrehungen
Hubbegrenzungsschraube
Volumenstrom (m³/h)
Max. Volumenstrom DN 25
Max. Volumenstrom DN 20
Max. Volumenstrom DN 50
Max. Volumenstrom DN 40
Beispiel
