2.1.3. LEDs
Die grünen LED-Anzeigen geben die Produktion in Prozent der Nennleistung des Wechselrichters
an.
Die ganz links befindliche grüne LED leuchtet immer auf, wenn der Wechselrichter mit dem Netz
verbunden ist. Bei Netzanschaltung leuchten sowohl die rote LED als auch die grüne LED ganz
links. Wenn der Wechselrichter vom Netz getrennt ist, leuchtet die rote LED links auf, um anzu-
zeigen, dass sich der Wechselrichter im Standby-Modus befindet. Es leuchten keine grünen LEDs.
Wenn keine LEDs leuchten, ist der Wechselrichter ausgeschaltet. Befindet sich der Wechselrichter
aufgrund eines Ereignisses im Wechselrichter oder der peripheren Anschlüsse, z. B. einem Netz-
abwurf, zwangsweise im Standby-Modus, beginnt die rote LED zu blinken.
Eine Beschreibung der Ereignisse enthält der Abschnitt
Fehlersuche und -behebung
.
2.1.4. Display
Der Benutzer hat über das integrierte Display auf der Vorderseite des Wechselrichters Zugang zu
allen Informationen über das PV-System und den Wechselrichter. Befindet sich der Wechselrichter
im OFF-Betrieb (bei Nacht), ist es möglich, den Wechselrichter durch eine Betätigung der linken
Taste (ESC-Taste) am Display zu aktivieren.

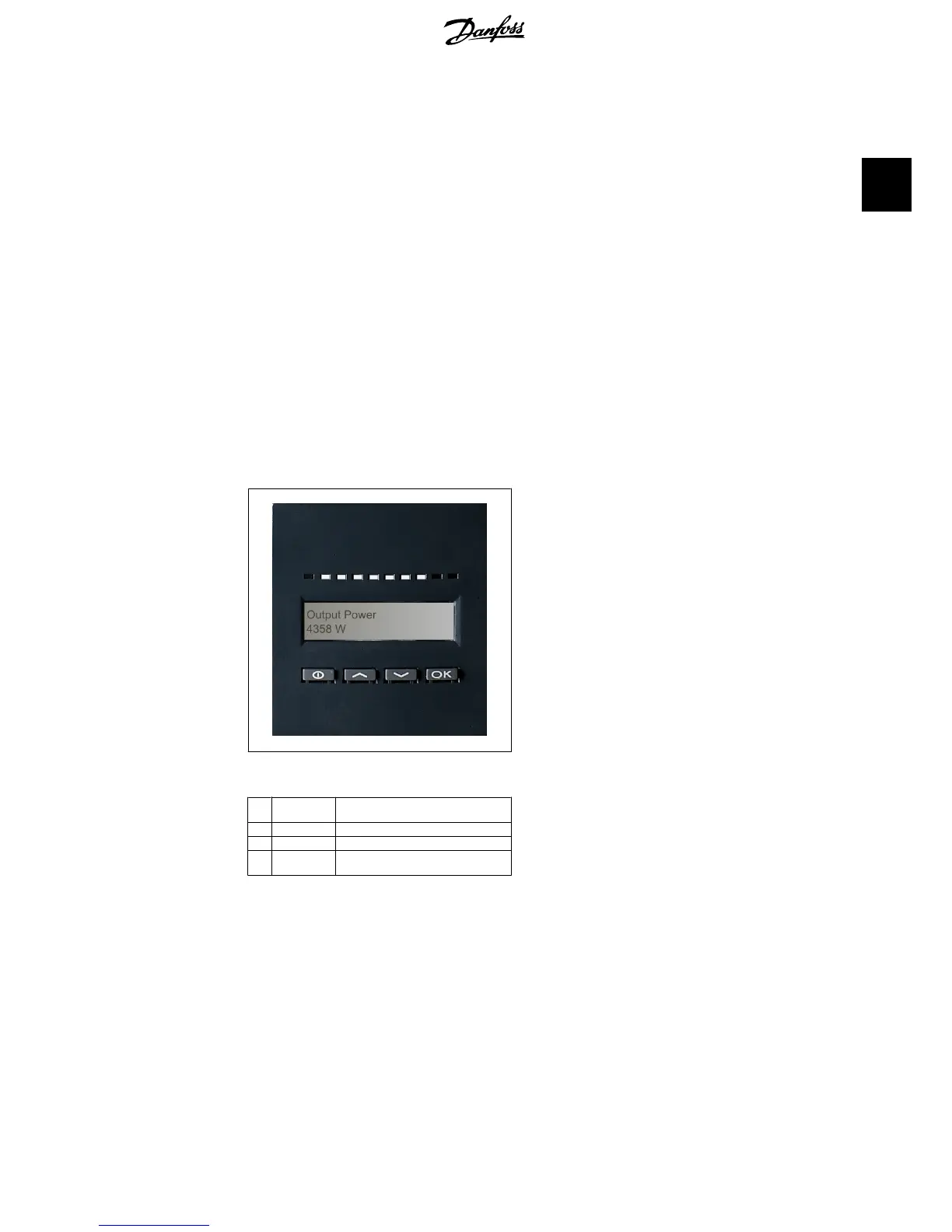

Abbildung 2.2: Display
Eingabetaste Neue Menüebene oder Änderung der
Einstellungen
Die angezeigten Parameter im Display bezie-
hen sich auf intern gemessene Spannungen
und Ströme. Die angezeigten Parameter kön-
nen Abweichungen aufweisen.
Die Display-Informationen sind in einer in zwei
Bereiche unterteilten Menüstruktur organi-
siert: A und B
Abschnitt A: Enthält Informationen über die
Wechselrichter- und PV-Systemleistung.
Abschnitt B: Zeigt alle Messwerte und Benut-
zereinstellungen an.
2. Funktionsbeschreibung
L00410362-05_2q 17
