2.1.3. LED
Gli indicatori LED verdi mostrano la produzione come percentuale della potenza nominale dell'in-
verter.
Il LED verde più a sinistra è sempre illuminato quando l'inverter è connesso alla rete. Durante il
collegamento alla rete sia il LED rosso che il LED verde in fondo a sinistra sono accesi. Il LED rosso
a sinistra è acceso quando l'inverter è in modalità di attesa e non è collegato alla rete. Nessun
LED verde acceso. Quando nessun LED è acceso, l'inverter è spento. Se l'inverter rimane forza-
tamente in modalità di attesa a causa di un evento nell'inverter o nelle connessioni periferiche,
es. la disconnessione dalla rete, il LED rosso inizia a lampeggiare.
Per una descrizione degli eventi, consultare la sezione
Ricerca guasti
.
2.1.4. Display
L'utente ha accesso a tutte le informazioni relative al sistema FV e all'inverter grazie al display
integrato nella parte anteriore dell'inverter. Quando l'inverter è in modalità OFF (di notte), è pos-
sibile attivare l'inverter premendo il pulsante sinistro (ESC).

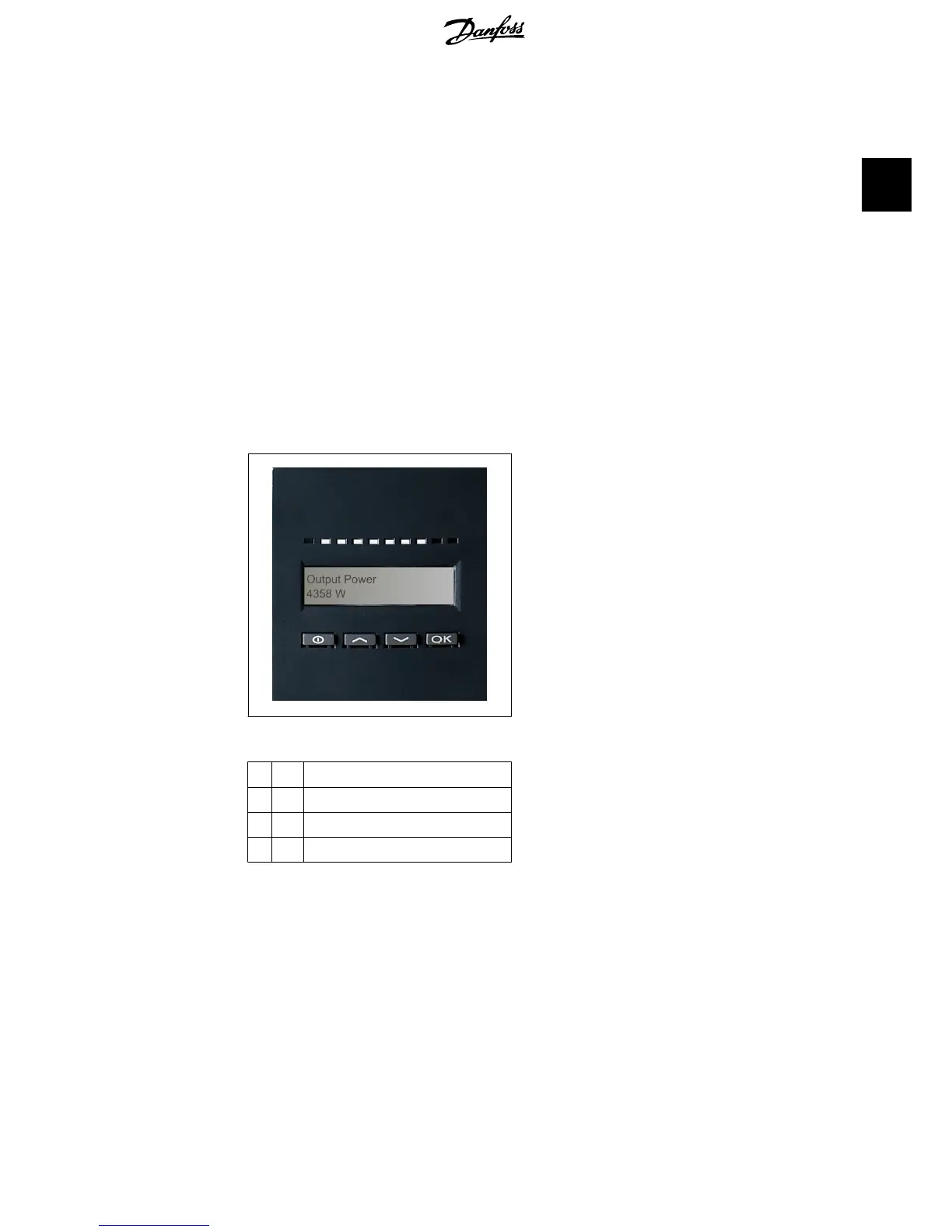

Disegno 2.2: Display
Invio Nuovo livello di menu o modifica di imposta-
zioni
I parametri mostrati sul display sono relativi
alle tensioni e correnti misurate internamente.
I parametri mostrati possono deviare.
Le informazioni del display sono organizzate in
una struttura a menu suddivisa in due sezioni:
A e B
Sezione A: contiene informazioni sull'inverter
e sulle prestazioni del sistema FV.
Sezione B: visualizza tutti i valori di misura-
zione e le impostazioni dell'utente.
2. Descrizione delle Funzionalità
L00410362-05_2q 53
2
