Préampli/processeur
Micro
21
Sortie

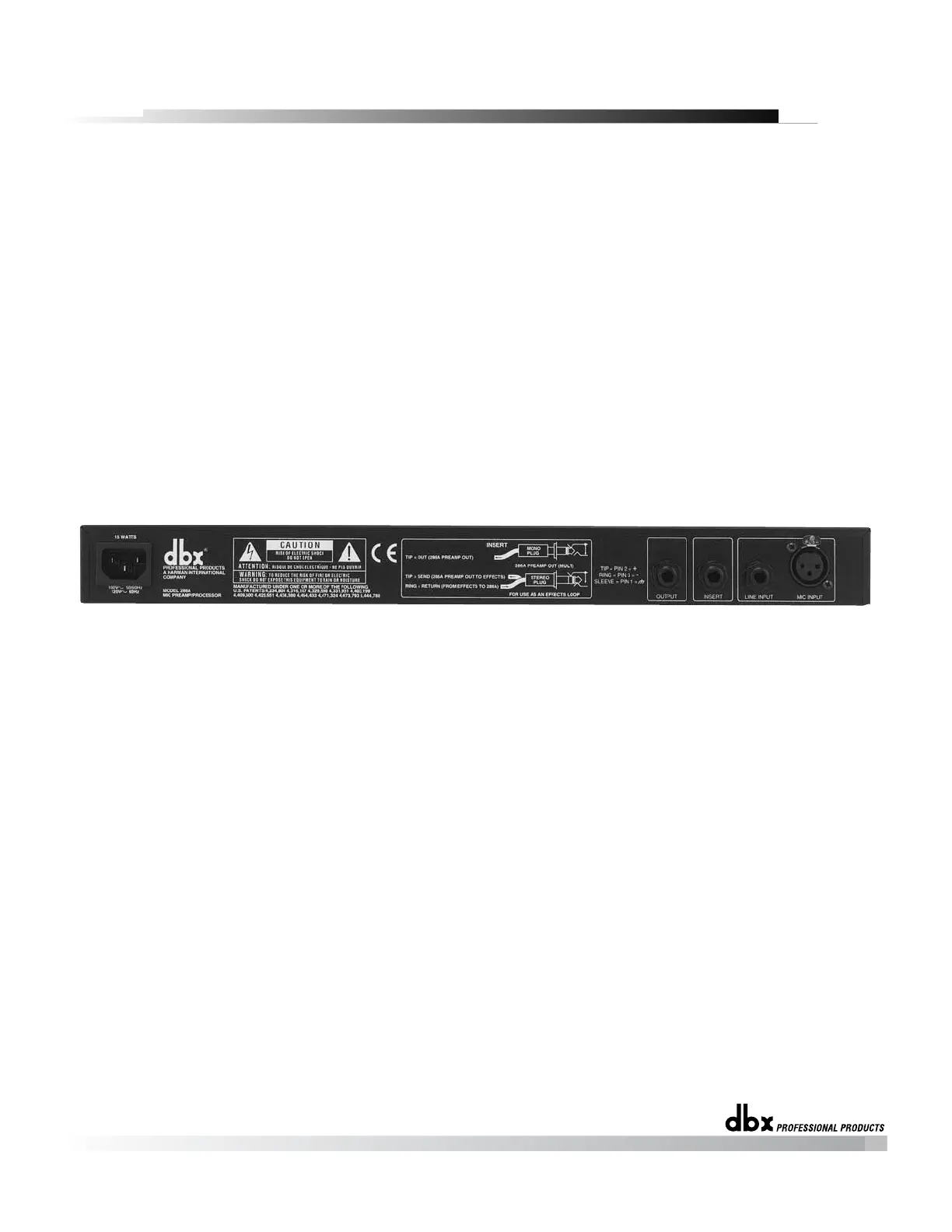

Face arrière
GAIN (dB) et Led CLIP : Ce potentiomètre règle le niveau général en sortie ligne.
Le contrôle du gain de sortie est particulièrement utile pour compenser la baisse de
niveau résultant du traitement. Pour atténuer le gain général (lorsque le traitement a
ajouté trop de gain), tournez simplement le potentiomètre OUTPUT GAIN vers la
gauche. Pour compenser les pertes de gain, tournez le potentiomètre vers la droite (de
-30 dB à +10 dB) pour ajouter du gain en fonction de vos besoins.
La Led rouge OUTPUT CLIP (située à droite du potentiomètre) s’allume pour indi-
quer que le niveau du signal de la section traitement est à saturation. Réduire le
niveau à l’aide du potentiomètre OUTPUT GAIN de sorte que cette Led ne s’allume
pas. Si elle reste allumée, modifier les réglages DRIVE (trop forte compression) ou le
gain du signal provenant d’un appareil de traitement externe connecté en insertion.
Si l’afficheur de l’appareil relié (magnétophone, console...) est dans le rouge, et que
la Led OUTPUT CLIP ne s’allume pas, réduisez simplement le gain de sortie jusqu’à
obtenir le niveau désiré. Si votre appareil est toujours dans le rouge, utilisez ses
atténuateurs d’entrée (si disponibles).
ENTREE MICRO : L’entrée micro sur XLR du 286A accepte les signaux
symétriques ou asymétriques provenant de micros professionnels. Les broches 2 et 3
sont symétriques et flottantes, mais l’une ou l’autre peuvent être utilisées en point
chaud sans difficulté. La broche 1 est reliée à la masse chassis.
Note : Utilisez de préférence un microphone basse impédance.
ENTREE MICRO : L’entrée micro sur XLR du 286A accepte les signaux
symétriques ou asymétriques provenant de micros professionnels. Les broches 2 et 3
sont symétriques et flottantes, mais l’une ou l’autre peuvent être utilisées en point
chaud sans difficulté. La broche 1 est reliée à la masse chassis.
Note : Utilisez de préférence un microphone basse impédance.
ENTREE LIGNE : Utilisez ce Jack 6.35 mm pour connecter vos sources de niveau
ligne (console, effets, clavier électronique, etc.). L’entrée ligne du 286A accepte les
signaux symétriques ou asymétriques. L’impédance d’entrée est supérieure à 720 kΩ.
Note : Ce jack ne doit pas être utilisé pour les microphones. Utilisez un adaptateur Jack/XLR et branchez-
le sur l’entrée micro.
SORTIE LIGNE : La sortie ligne accepte une prise Jack 6,35 mm. Le niveau nomi-
nal du signal de sortie est de 0 dBu dans 600Ω, le niveau maximal typique est de
+21 dBu dans 600Ω. L’impédance de sortie est de 47Ω. La sortie est asymétrique,
l’extrémité du Jack correspondant au point chaud.
INSERT Jack : Ce jack permet d’insérer des effets directement dans le circuit du
286A ou de prélever le signal en sortie du préamplificateur micro.
Pour connecter un ou plusieurs appareils de traitement (correcteur, délai, etc.) entre la
section préamplificatrice micro et la section traitement, insérez la prise Jack de l’ap-
pareil externe dans l’embase Jack INSERT du 286A. Le signal, d’une impédance de
47Ω provenant du préampli micro, part de la pointe du Jack et revient, après passage
par l’appareil de traitement externe sur l’anneau, pour être réinjecté dans le circuit du
