Guide de référence rapide 97

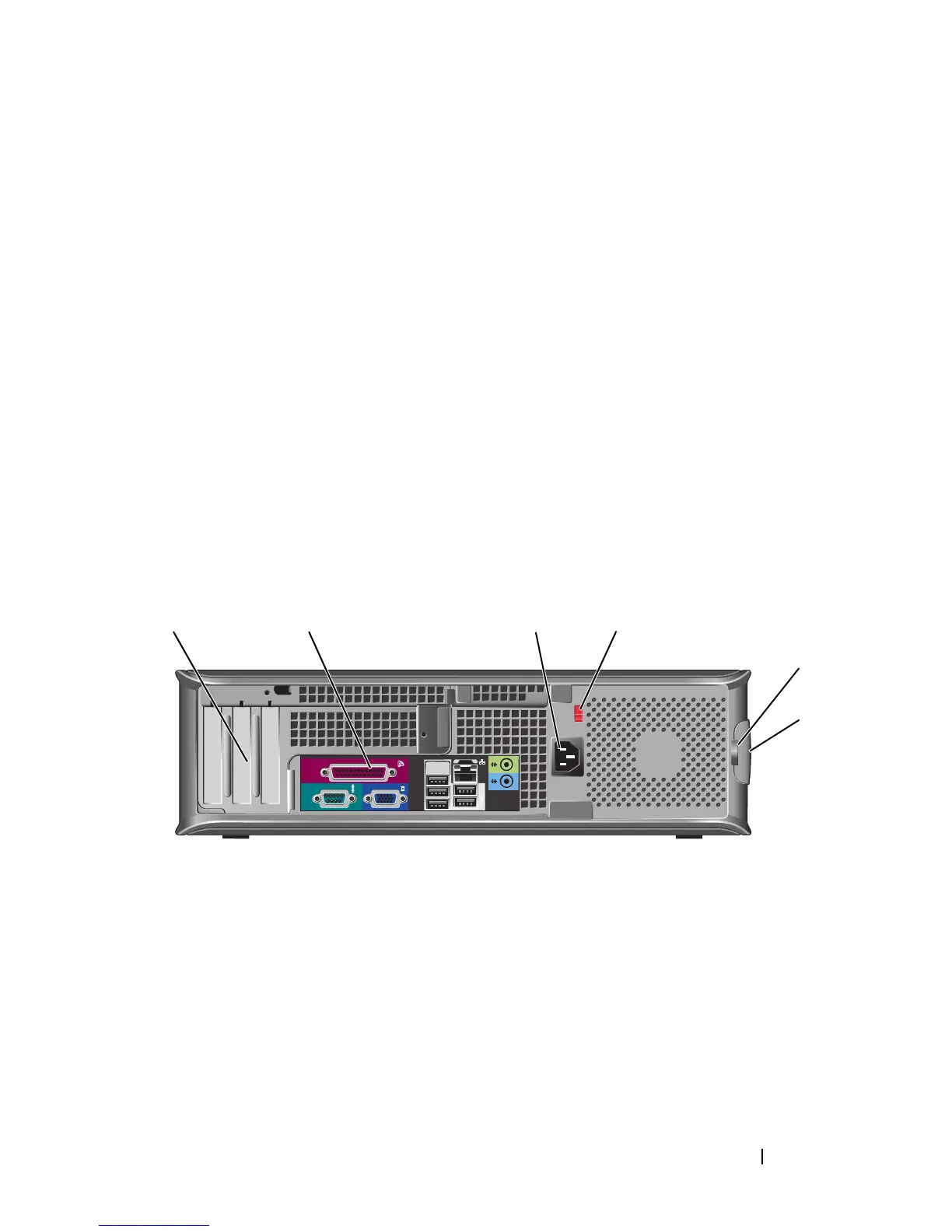

Ordinateur de bureau — Vue arrière
6 voyants de
diagnostic
Ces voyants vous aident à résoudre les problèmes
informatiques d'après le code de diagnostic. Pour de plus
amples informations, reportez-vous à la section «Voyants
de diagnostic » à la page 132.
7 voyant d'activité
de l'unité de
disque dur
Ce voyant clignote rapidement lors de l'accès au disque
dur.
8 connecteur de
casque
Utilisez le connecteur de casque pour connecter le casque
et la plupart des haut-parleurs.
9 connecteur de
microphone
Utilisez le connecteur de microphone pour brancher un
microphone.
10 baie d'unité Cette baie accueille un lecteur de disquette, un lecteur de
carte multimédia ou un deuxième disque dur en option.
11 lecteur optique
(en option)
Insérez un lecteur optique (si celui-ci est pris en charge)
dans cette baie.
1 logements de
carte (3)
Permettent d'accéder aux connecteurs de toutes les cartes
PCI et PCI Express installées.
2 connecteurs du
panneau arrière
Branchez les périphériques série, USB et tout autre
périphérique dans les connecteurs appropriés (reportez-vous
à la section « Ordinateur de bureau — Connecteurs du
panneau arrière » à la page 99).
3 connecteur
d'alimentation
Insérez le câble d'alimentation.
5
1 2 3 4
6
