33
The PV Array positive or negative leads must not be connected to
ground before the inverter!
Les ls du positif ou du négatif du groupe solaire PV ne devront
jamais être reliés à la terre avant l‘onduleur !
All screw terminals accept solid or stranded copper 14 – 6 AWG
wire only. A 3.5 mm at blade screw driver is recommended for
tightening screw terminals to a 10.5 in-lbs. (1.2 Nm) torque.
Toutes les bornes à vis n‘acceptent que les ls de cuivre rigides ou
souples de 14 – 6 AWG. Il sera recommandé d‘utiliser un tournevis
plat de 3,5 mm pour serrer les bornes à vis à un couple de 1,2 Nm
(10,5 in-lbs).
INFORMATION!
INFORMATIONS!
INFORMATION!
INFORMATIONS!
PV PV PV PV PV PV BAT BAT
1+ 2+ 3+ 1- 2- 3- + -
L1 N L2
+
A
C
B
D
PV1_Positive Terminals
PV2_Positive Terminals
PV3_Positive Terminals
-
A
D
E
F
B
E
C
F
PV1_Negnative Terminals
PV2_Negnative Terminals
PV3_Negnative Terminals

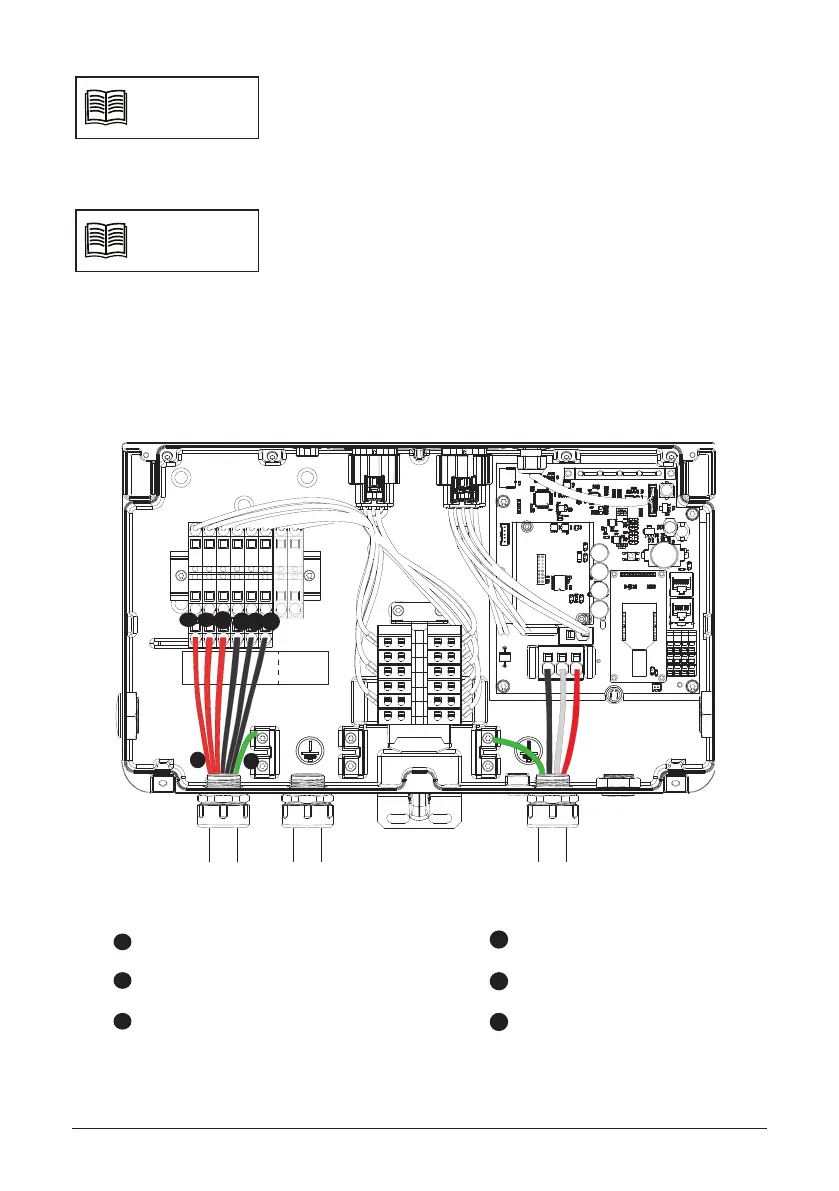

Figure 27: Wiring box of M Series inverters
