19
Français

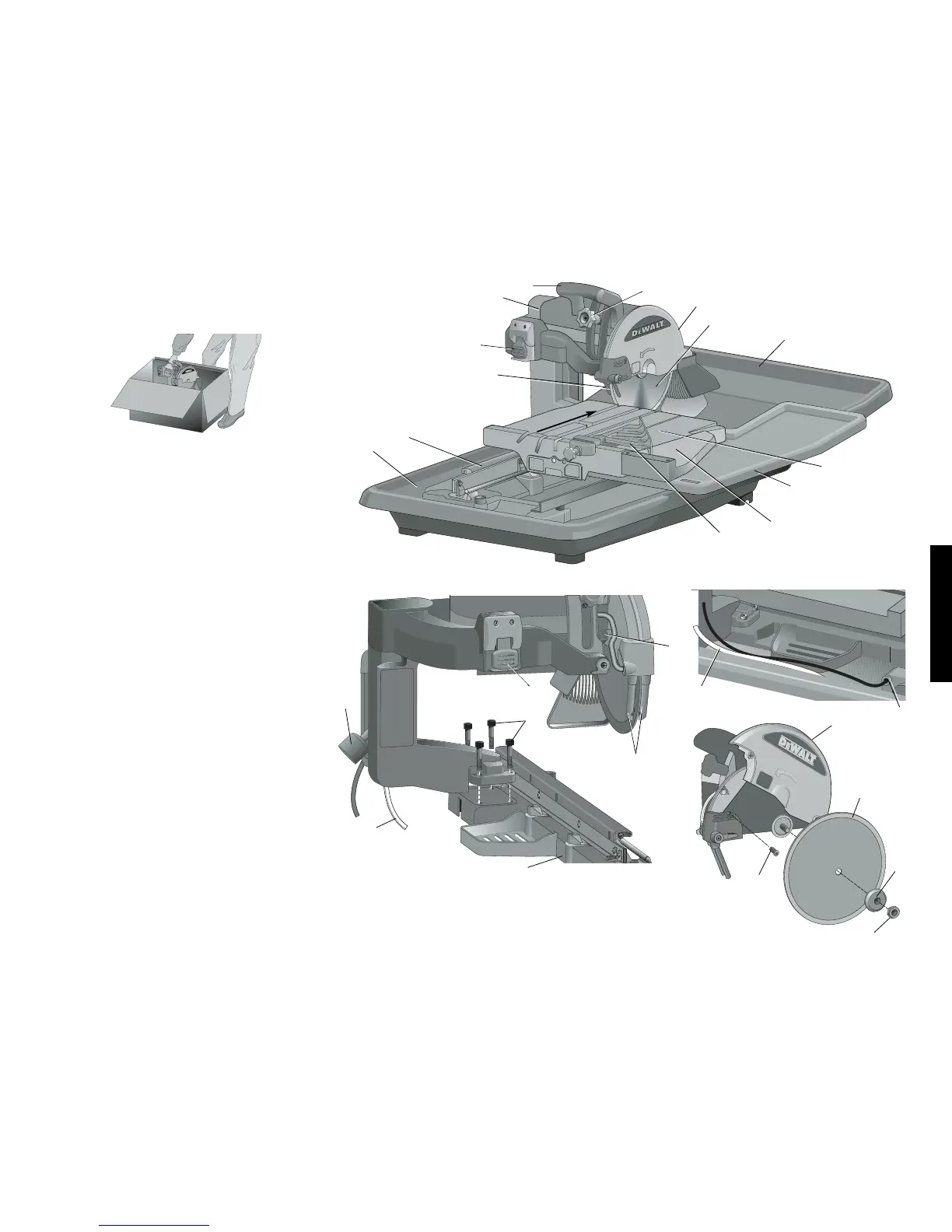

COMPOSANTS (fig. 2 à 4)
L’ensemble du bras moteur est déjà assemblé au moment
de la livraison. Ouvrir la boîte, puis soulever et retirer
l’ensemble, tel qu’illustré à la figure 1.
A Interrupteur marche-arrêt I. Plateau d’eau de
B. Ensemble du bras moteur l’établi de coupe
C. Poignée de plongée J. Guide-bord
K. Cuvette d’eau L. Bâti de la scie de
D. Bouton de verrouillage l’organe de coupe
E. Protège-lame M. Buses d’eau
F. Lame N. Pompe à eau
G. Plateau d’eau arrière PP. Rallonge de
H. Établi de coupe l’établi de coupe
ASSEMBLAGE (fig. 2 à 4)
1. Placer le bâti de la scie (L) sur une surface stable.
2. Retirer les vis (O) du bâti au moyen de la clé fournie.
3. Mettre le bras du moteur (B) sur le bâti.
4. Fixer solidement l’organe de coupe de la scie en met-
tant deux des vis (O) dans les trous qui se trouvent le
plus près du montant, puis serrer les vis au moyen de
la clé fournie. Installer ensuite les deux autres vis dans
les deux autres trous et les serrer.
5. Placer l’ensemble de la scie dans la cuvette d’eau (K)
tel qu’illustré à la figure 2.
6. Incliner légèrement le devant de l’établi de coupe (H)
vers le bas. Aligner la flèche illustrée à l’arrière de
l’établi avec le montant rond du bâti de la scie, puis
glisser l’établi sur le système de montant, en s’assur-
ant de dégager la butée de l’établi avec les deux
paires de galets.
7. Placer le raccord fileté dans la pompe à eau (N), puis
fixer le tube d’eau claire (P) au raccord fileté (fig. 4).
Mettre la pompe à eau dans le coin le plus profond de
la cuvette d’eau, près du bouchon de vidange.
Enficher le cordon d’alimentation de la pompe dans la
prise (Q).
8. Installer le plateau d’eau arrière (G).
9. Installer le plateau d’eau de l’établi de coupe (I).
FIXATION DE LA LAME (FIG. 5)
1. Au moyen de la plus petite clé Allen fournie, desserrer
(sans la retirer) la vis (R) située sur le côté du protège-
lame (E), puis replier la bande en caoutchouc située
sur le côté et soulever le protège-lame vers l’arrière de
la scie.
FIG. 1
FIG. 3
O
L
P
FIG. 5
S
E
R
F
Q
A
U
M
T
N
P
FIG. 4
A
K
H
G
F
FIG. 2
B
L
O
E
J
M
C
D
I
CUTTING DIRECTION
PP
