ESPAÑOL
5
COMPONENTES (FIG. A)
ADVERTENCIA: Nunca modifique la herramienta
eléctrica, ni tampoco ninguna de sus piezas. Podría
producir lesiones corporales odaños.
Consulte la Figura A al principio de este manual para
obtener una lista completa de loscomponentes.
USO DEBIDO
Sus martillos de astillado para trabajo pesado están
diseñados para aplicaciones profesionales de cincelado
dehormigón.
NO utilice la herramienta en condiciones de humedad o en
presencia de líquidos o gasesinflamables.
Su pesado martillo de chipping es un profesional de
herramientaseléctricas. NO permita que los niños toquen la
herramienta. Si el operador no tiene experiencia operando
esta herramienta, su uso deberá sersupervisado.
MONTAJE Y AJUSTES
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta
y desconéctela de la fuente de alimentación
antes de realizar ajustes o de retirar/instalar
dispositivos o accesorios. Un arranque accidental
podría causarlesiones.

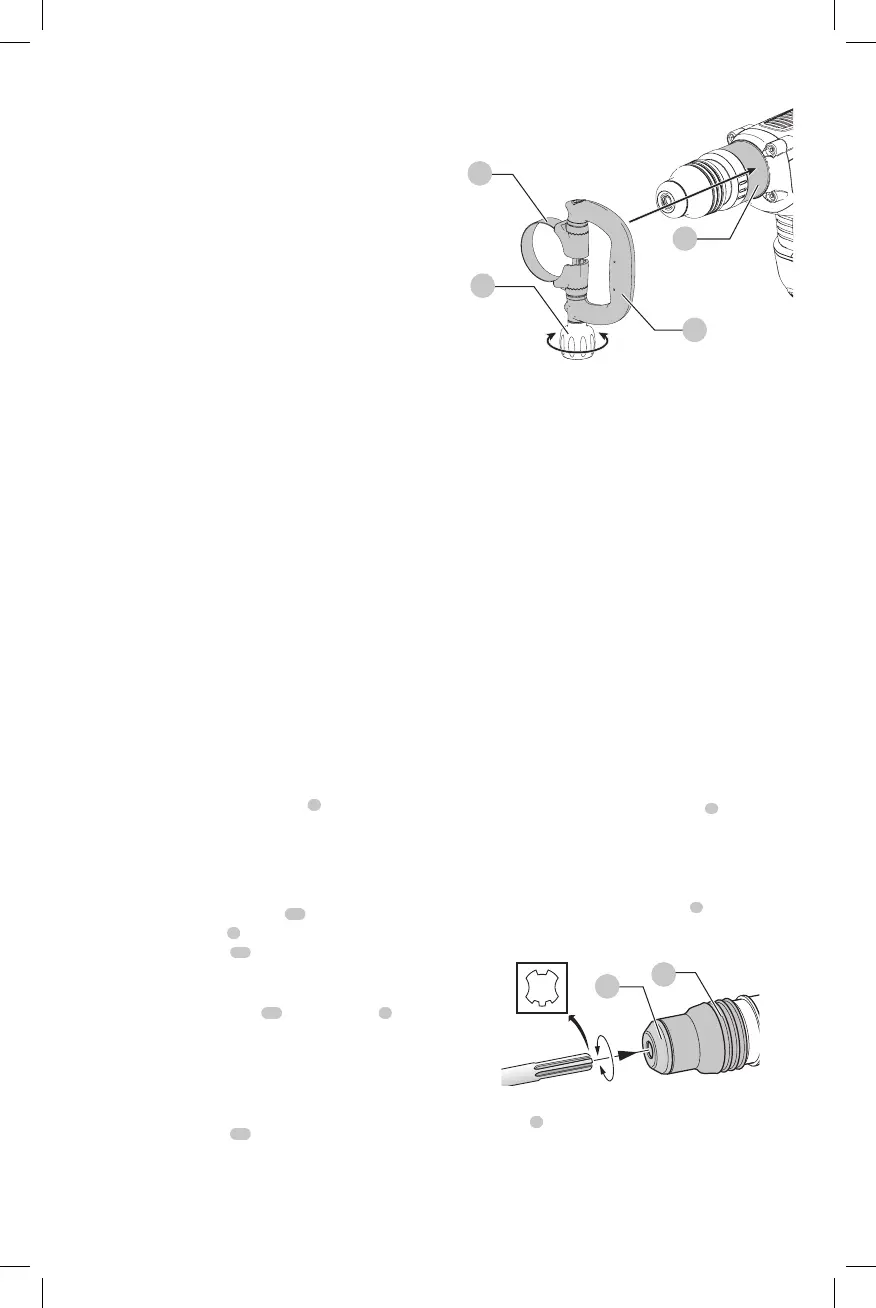

Manija Auxiliar Estilo Travesaño/Lazo
(Fig. B)
ADVERTENCIA: Para reducir el riesgo de lesiones
personales, SIEMPRE opere la herramienta con
la manija auxiliar estilo travesaño/lazo instalada
correctamente. De lo contrario, la manija auxiliar de
estilo travesaño/lazo se deslizará durante la operación
de la herramienta y la consiguiente pérdida de
control. Sostenga la herramienta con ambas manos
para maximizar elcontrol.
La manija auxiliar estilo travesaño/lazo
2
se sujeta al frente
de la caja de engranajes y se puede girar 360˚ para permitir
el uso con la mano derecha o izquierda.
Montaje de la Manija Auxiliar Estilo
Travesaño/Lazo (Fig. B)
1. Ensanche la abertura del anillo
11
de la manija auxiliar
estilo travesaño/lazo
2
girando el tornillo para el
montaje de la manija
10
en el sentido contrario a las
manecillas delreloj.
2. Deslice el ensamble sobre la punta de la herramienta,
a través del anillo de acero
11
y sobre el collar
3
,
después del soporte del cincel y lacamisa.
3. Gire la manija auxiliar estilo travesaño/lazo a la
posicióndeseada.
4. Bloquee la manija auxiliar estilo travesaño/lazo en
su lugar apretando firmemente el tornillo para el
montaje de la manija
10
girándolo en el sentido de las
manecillas del reloj de forma que el ensamble nogire.
Fig. B
3
2
11
10
Cinceles y Soporte de Cincel
ADVERTENCIA: Riesgo de quemadura. SIEMPRE
use guantes cuando cambie los cinceles. Las partes
metálicas accesibles en la herramienta y los cinceles
pueden calentarse mucho durante la operación. Los
cinceles pequeños de material roto pueden dañar las
manosdesnudas.
ADVERTENCIA: No intente apretar ni aflojar cinceles
de broca (ni ningún otro accesorio) sujetando
la parte delantera del mandril y encendiendo la
herramienta. Pueden ocurrir daños en el mandril y
lesionespersonales.
El martillo perforador puede estar equipado con varios
cinceles dependiendo de la aplicación deseada. Use
cinceles afiladossolamente.
Inserción y Eliminación de Cinceles
SDS MAX (Fig. C)
NOTA: Los accesorios utilizados deben lubricarse
periódicamente alrededor del accesorio SDS Max antes de
lainstalación.
1. Inserte el cincel en el soporte de cincel
6
y aplique
presión descendente mientras gira para asegurar el
cincel en su lugar. La espiga del cincel debe estarlimpia.
2. Asegúrese que el cincel esté correctamenteconectado.
NOTA: El cincel debe moverse varios centímetros
dentro y fuera del soporte del cincel
6
cuando se
conecta correctamente.
6
7
Fig. C
3. Para retirar el cincel, jale hacia atrás la camisa de
bloqueo
7
y saque elcincel.
Ajuste de Posición del Cincel
Gire el selector de modo al icono de ajuste del cincel
(consulte Selector de Modalidad) para ajustar el cincel a la
