Installation Toilette MasterFlush série 7600
6.3.2 Installation à distance
I
Pour une installation avec une bride de sol,
retournez à la section «Installation avec bride de
plancher» en page20.
Effectuez ces étapes pour réaliser une installation de
toilettes à distance.
1. Placez la toilette à l’endroit où elle sera installée.
2. Marquez l’emplacement des trous de fixation à
travers les deux trous de la base de la toilette.
3. Percez des avant-trous pour les deux vis hexagonales
fournies dans l’ensemble de montage à distance.
q
w

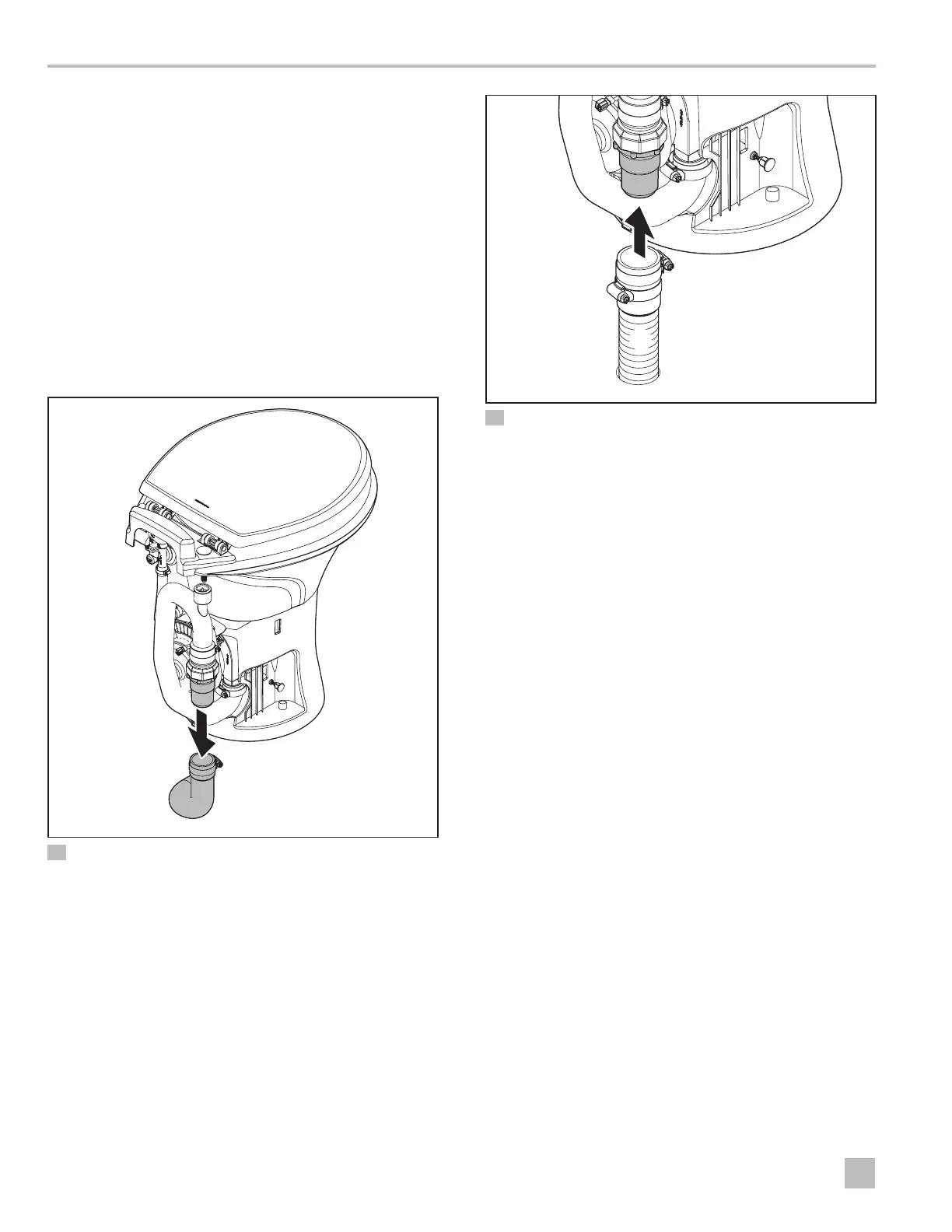

9 Retrait du coude noir
q
Coude en
caoutchouc noir
w
Clapet de non-retour
4. Retirez le coude en caoutchouc noir du clapet de
non-retour au fond de la toilette.
q
w
e
10 Tuyaux d’acheminement
q
Tuyau
d’assainissement
e
Colliers de serrage
w
Trou d’accès au sol
5. Percez des trous d’accès pour les tuyaux si nécessaire.
I
La plomberie peut être installée au-dessus ou en
dessous du sol selon les besoins.
6. Acheminez soit un tuyau flexible d’assainissement de
1,5po (38mm) de diamètre intérieur, ou un tuyau en
PVC ou ABS de 1,5po (38mm) de diamètre intérieur
entre le réservoir à déchets et le clapet de non-retour.
7. Raccordez le tuyau flexible d’assainissement directement
au clapet de non-retour à l’aide de colliers de serrage.
8. Reconnectez la ligne d’alimentation en eau et serrez
le raccord à 30 à 40po-lb (3,4 à 4,5 N·m).
9. Branchez l’alimentation électrique des toilettes
selon le diagramme de câblage. Voir la section
«Diagramme de câblage» en page19.
10. Fixez les toilettes au sol à l’aide d’une vis à tête
hexagonale de chaque côté de la base.
11. Couvrez les attaches avec les bouchons en plastique.
12. Mettez la cuvette de toilette sous tension.
13. Fermez l’arrivée d’eau à la cuvette de toilette.
14. Tirez la chasse d’eau plusieurs fois et vérifiez s’il y a des fuites.
