Eaton EX EXB User Manual

34008097NL/AE - Pagina 13
2. Installatie

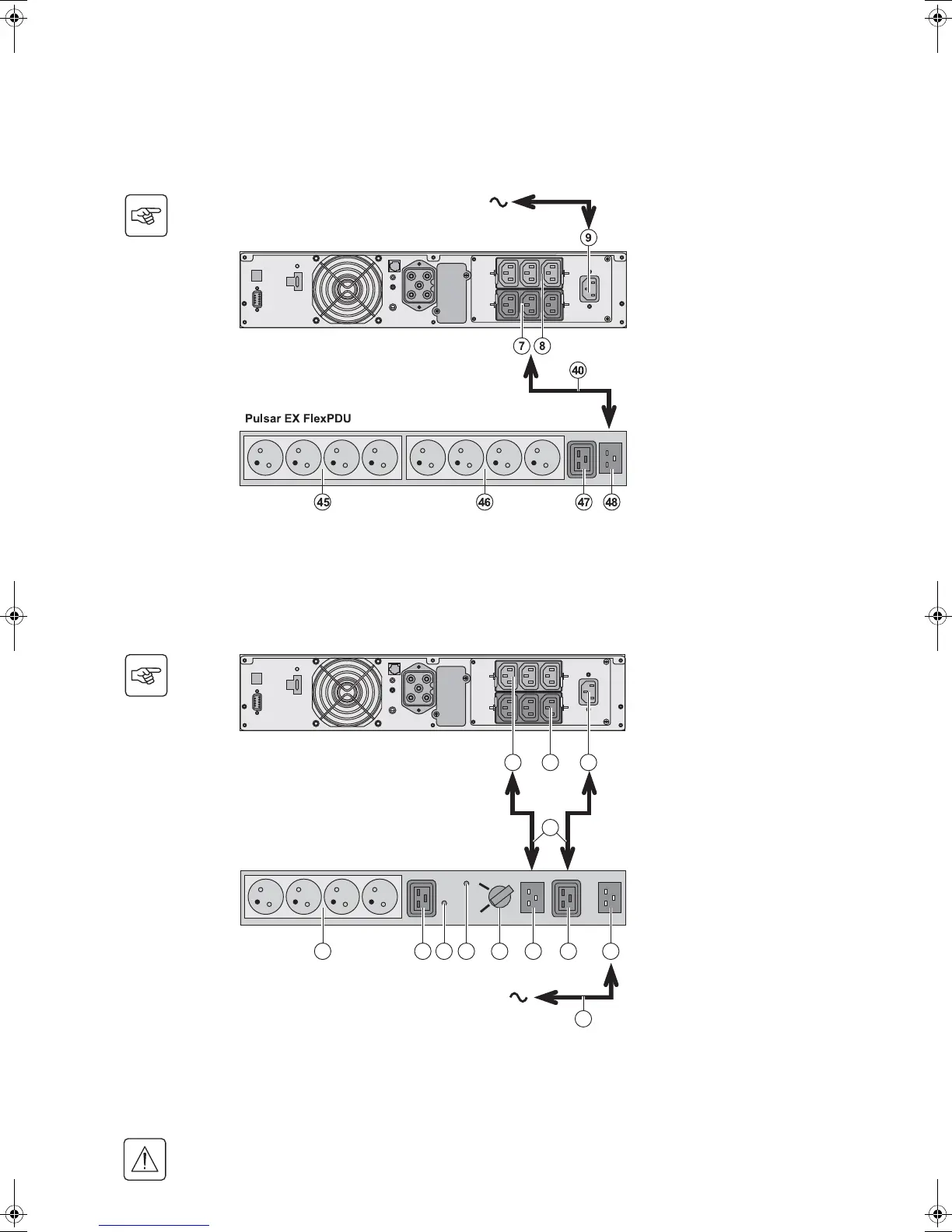

2.6 Aansluiting op een FlexPDU-module (Power Distribution Unit - elektrische
verdeeldoos) (optie)
2.7 Aansluiting op HotSwap MBP-module (Optie)
Met een HotSwap MBP-module kan de UPS worden onderhouden en eventueel vervangen zonder gevolgen voor de
elektrische voeding van de aangesloten apparatuur (HotSwap-functie).
RT-model
1 - Sluit de ingangsconnector (9) van de
UPS op de netspanning aan met behulp
van de voedingskabel van de te beveiligen
apparatuur.
2 - Verbind de ingang voor het
elektriciteitsnet van de FlexPDU-module
(48) met de uitgang (7) of (8) van de UPS
door middel van het bijgeleverde snoer
(40) IEC 10A/16A. Deze kabel en
aansluitingen zijn in rood aangegeven.
3 - Sluit de apparatuur aan op de
contactdozen (45), (46) en (47) van de
FlexPDU-module. Het type contactdoos
verschilt per model FlexPDU-module.
4 - Borg de kabels met de metalen
klemmen van de contactdozen.
RT-model
1 - Sluit de ingang (56) van de HotSwap
MBP-module op het elektriciteitsnet aan
door middel van het bijgeleverde snoer
(44).
2 - Verbind de ingang voor het
elektriciteitsnet van de UPS (9) met de
"UPS Input" (55) van de HotSwap MBP-
module door middel van het bijgeleverde
snoer (43). Deze kabels en aansluitingen
zijn in blauw aangegeven.
3 - Verbind de uitgang van de UPS (8) met
de "UPS Output" (54) van de HotSwap
MBP-module door middel van het
bijgeleverde snoer (43). Deze kabels en
aansluitingen zijn in rood aangegeven.
Het is noodzakelijk de 10A FR/DIN kabelset
van de HotSwap MBP module (ref. 68439)
te gebruiken voor de voeding van deze
module en het aansluiten ervan op de
UPS
.
In geval van voeding door een
netspanning met BS-aansluitingen moet
de 10A BS kabelset van de HotSwap MBP
module (ref. 68440) gebruikt worden.
4 - Sluit de apparatuur aan op de
uitgaande contactdozen (49) en (50) van
de HotSwap MBP-module. Het type
contactdoos verschilt per model HotSwap
MBP-module.
Let op: de contactdozen (7) en (8) van de UPS niet gebruiken voor de voeding van de apparatuur: als de schakelaar
(53) van de HotSwap MBP-module namelijk wordt omgezet, zal de stroomtoevoer naar deze apparatuur worden
onderbroken.
By-pass
Normal
UPS ON - OK to switch
BY P ASS SWITCH
56
5549
HotSwap MBP
50
545351 52
44
43
8 7 9
34008097NL_AE.fm Page 13 Lundi, 1. décembre 2008 4:31 16
