2. Installazione
Installazione delle schede di comunicazione (opzione)

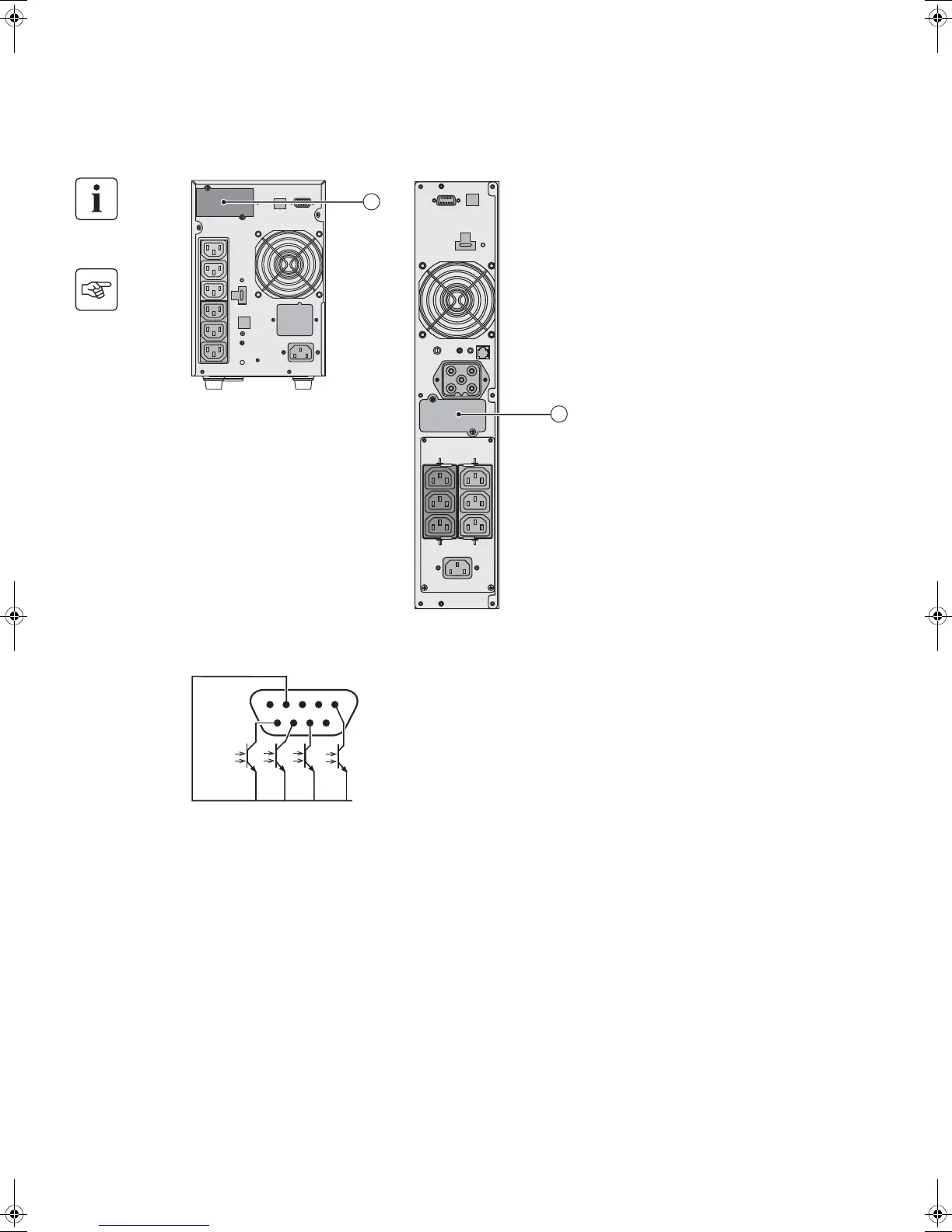

2.5 Caratteristiche della porta di comunicazione tramite contatti (2)
Modello Tower Modello RT
Non è necessario arrestare il
funzionamento dell’ASI per installare una
scheda di comunicazione:
(4): Alloggiamento ad accesso limitato
della scheda di comunicazione.
1 - Rimuovere la piastra di copertura (4)
dell’ASI fissata tramite viti.
2 - Inserire la scheda di comunicazione
all’interno dell’apposito alloggiamento.
3 - Fissare la piastra della scheda con le
apposite viti.
◗ Contatti maschi 2, 3, 5 e 6 : non utilizzati,
◗ Contatto maschio 1 : funzionamento su By-pass automatico,
◗ Contatto maschio 4 : comune utenza,
◗ Contatto maschio 7 : preallarme di fine autonomia della batteria,
◗ Contatto maschio 8 : apparecchiature utenza protette,
◗ Contatto maschio 9 : funzionamento a batteria.
n.a. : contatto normalmente aperto.
Nel momento in cui un’informazione è attiva, il contatto è chiuso tra il contatto maschio comune 4 ed il contatto
maschio dell’informazione corrispondente.
Caratteristiche dei contatti (optoaccoppiatori)
◗ Voltaggio: 48 V CC max.,
◗ Corrente: 25 mA max.,
◗ Potenza: 1,2 W.
5432
9876
1
n.a.
n.a. n.a.
n.a.
comune
