34008097IT/AE - Pagina 7
1. Presentazione

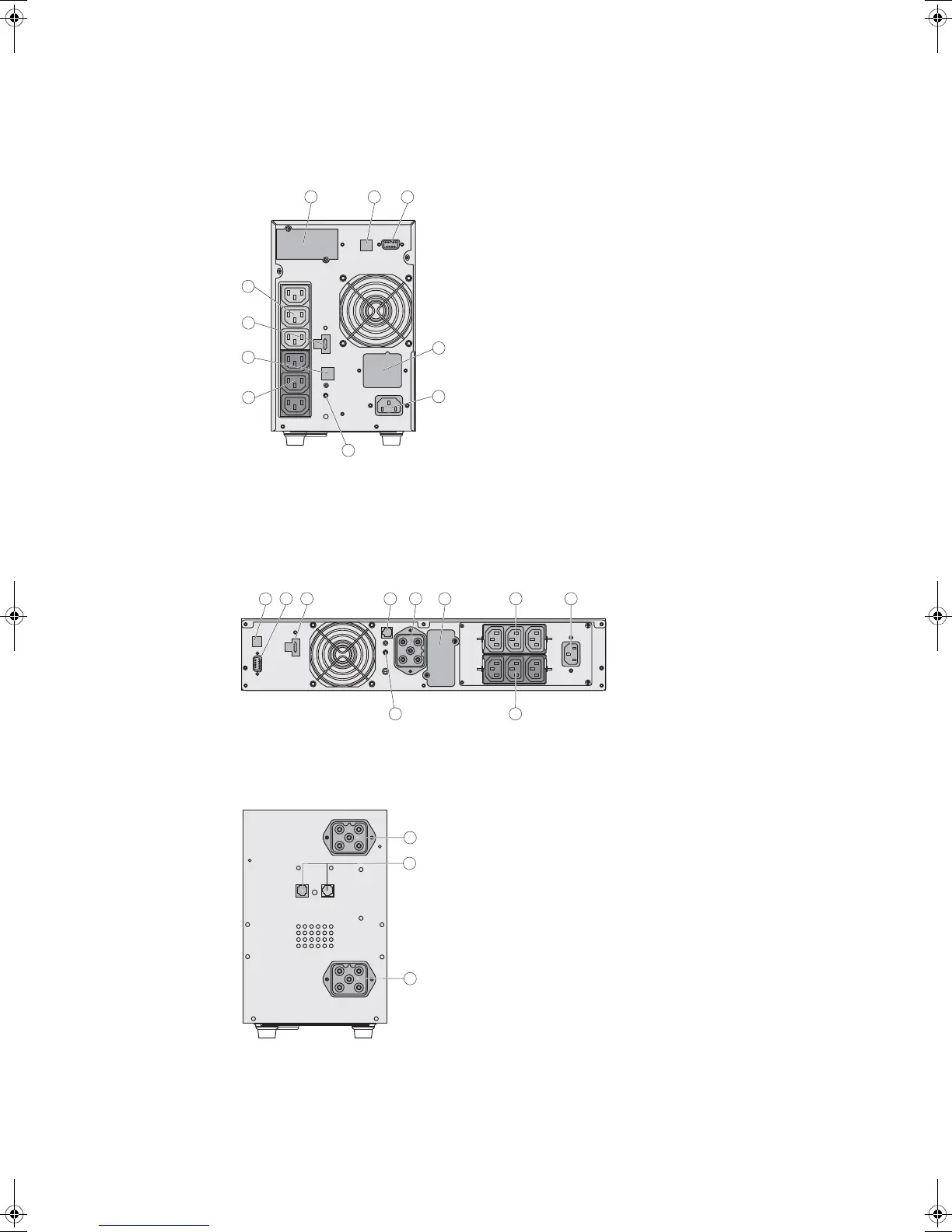

1.2 Vista posteriore
EX 700 / 1000 / 1500
EX 1000 RT / 1500 RT
EX EXB (modulo batteria opzionale)
(1) Porta di comunicazione USB
(2) Porta di comunicazione RS232 e
contatti secci
(3) Connettore di riconoscimento
automatico di un modulo batteria EXB
(eccetto EX 700)
(4) Sede per una scheda di comunicazione
opzionale.
(5) Connettore per il raccordo di un
comando Avvio/Arresto a distanza e di un
arresto di emergenza.
(6) Connettore per il raccordo di un
modulo batteria EXB
(7) Gruppo di 3 prese programmabili per il
raccordo diretto degli impianti
(8) Gruppo di 3 prese per il raccordo
diretto degli impianti
(9) Presa per il raccordo alla rete elettrica
di alimentazione
(10) Spia di segnalazione di inversione
fase/neutro della rete elettrica (SWF)
(11) Connettori per il raccordo dei moduli
batteria (verso l’ASI o verso gli altri moduli
batteria)
(12) Connettori di riconoscimento
automatico dei moduli batteria
34008097IT_AE.fm Page 7 Lundi, 1. décembre 2008 4:31 16
