33

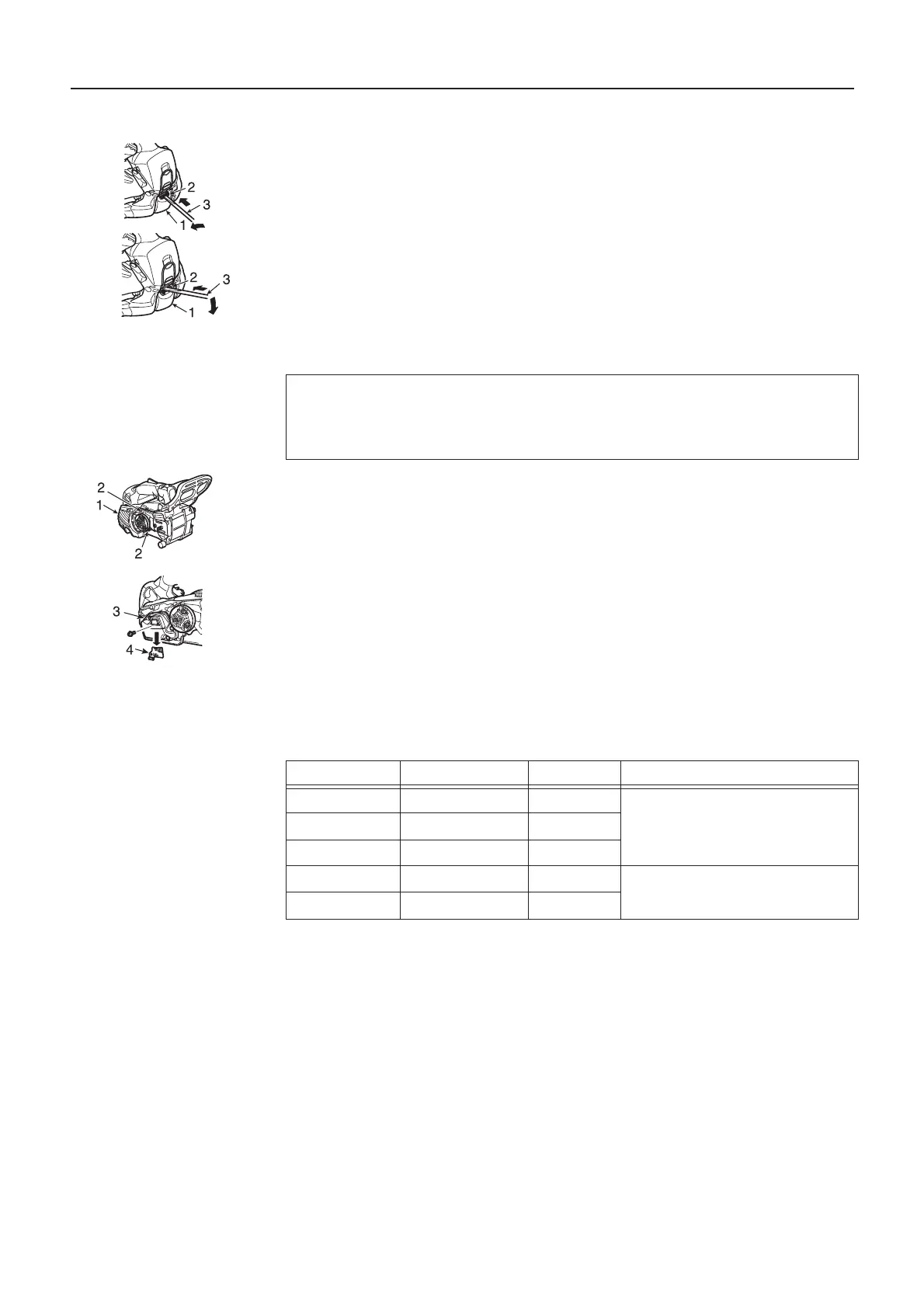

Coperchio alloggiamento candela
1. Coperchio alloggiamento candela
2. Fermo coperchio alloggiamento candela
3. Chiave a T
 Rilasciare il fermo del coperchio alloggiamento catena mediante la chiave a T.
 Ispezionare la candela, pulendola o sostituendola se danneggiata.
 Quindi rimontare la candela e il relativo coperchio alloggiamento, bloccando il fermo
mediante la chiave a T.
Marmitta
1. Carter marmitta
2. Due bulloni
Rimuovere i due bulloni e il coperchio della marmitta.
3. Marmitta
4. Protezione parascintille
 Staccare il cavo dalla candela.
 Rimuovere la protezione parascintille dal corpo della marmitta.
 Pulire i depositi di carbonio dai componenti della marmitta.
 Sostituire la protezione se crepata o se presenta fori con bruciature.
 Assemblare i componenti in ordine inverso.
Sostituzione della barra guida e della catena
NOTE
I depositi di carbonio nella marmitta diminuiscono la potenza del motore.
La protezione parascintille deve essere controllata periodicamente.
Lunghezza cm Barra di guida Catena Tamburo frizione (Codice ricambio)
20 C20S91-35SA-ET 91PX-35E
(A556-001720)25 C25S91-40SL-ET 91PX-40E
30 C30S91-47ML-ET 91PX-47E
20 C20H25-52CL-ED 25AP-52E
(A556-001710)
25 C25H25-60CL-ET 25AP-60E
