15
Assemblage

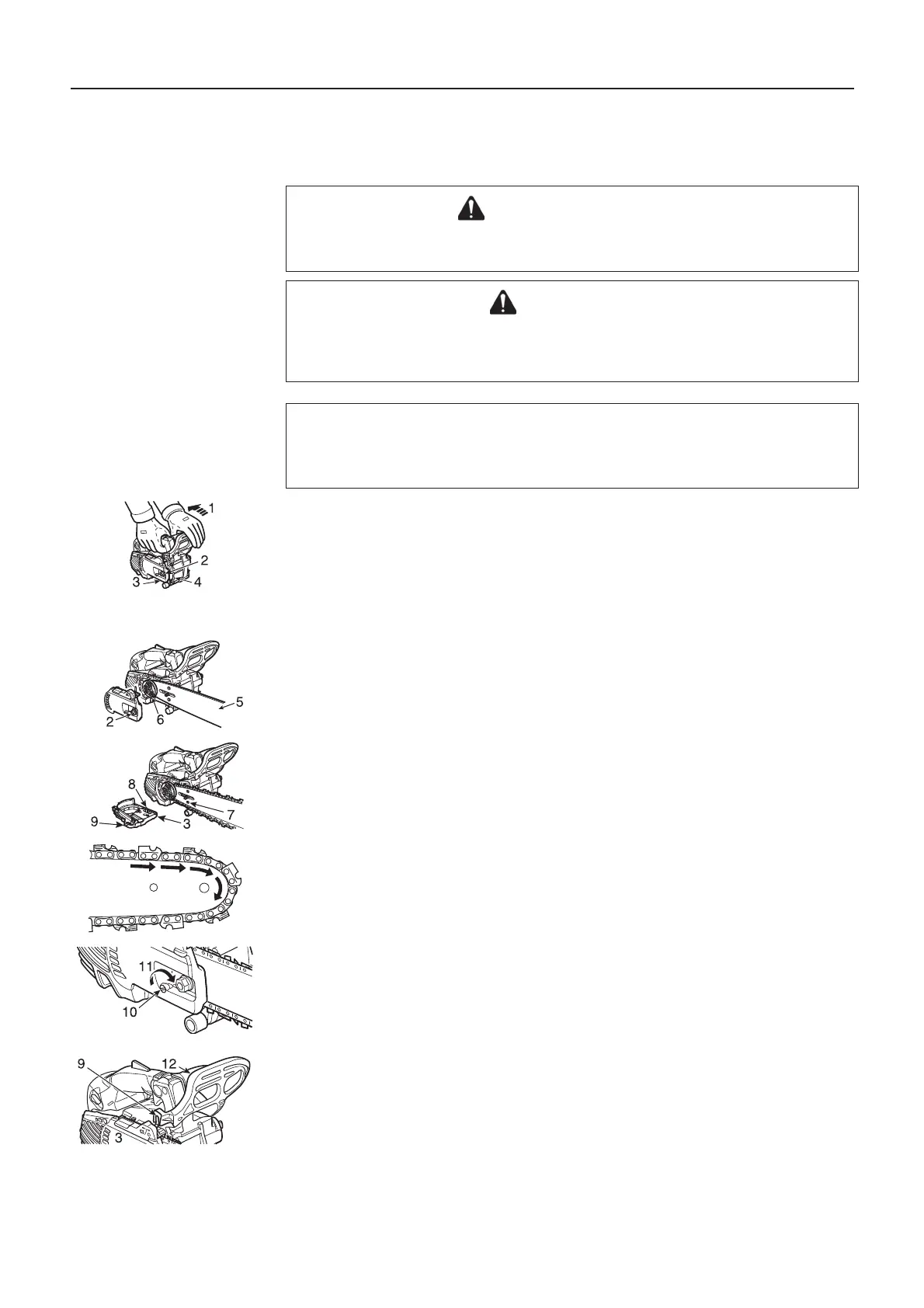

Montage du guide-chaîne et de la chaîne
1. Desserrer le frein de chaîne.
2. Écrou
3. Carter d'embrayage
4. Griffe d'abattage ; option (référence C304-000000)
Monter la chaîne et le guide-chaîne comme suit.
Desserrer l'écrou et enlever le carter d'embrayage.
Monter le guide-chaîne et le faire glisser vers l'embrayage pour faciliter l'installation de
la chaîne.
5. Guide-chaîne
6. Embrayage
7. Trou du guide-chaîne
8. Axe de réglage de tension
9. Connecteur de frein
Monter la chaîne comme indiqué.
(S'assurer que les dents sont orientées dans le bon sens.)
10. Tendeur
11. Sens de tension de la chaîne
Desserrer le frein de chaîne, puis installer le carter d'embrayage en le positionnant sur
le goujon du guide-chaîne.
Serrer l'écrou à la main.
S'assurer que le tendeur de chaîne est correctement en place dans le trou du guide-chaîne.
12. Protège-main avant (levier de frein)
Aligner le connecteur de frein du carter d'embrayage sur la rainure située du côté du pro-
tège-main avant.
AVERTISSEMENT
Pour votre sécurité, toujours arrêter le moteur avant d'effectuer les opérations
suivantes.
ATTENTION
1. Tous les réglages doivent être effectués à froid.
2. Toujours porter des gants pour travailler sur la chaîne.
3. Ne pas utiliser de chaîne desserrée.
REMARQUE
Amener le levier de frein de chaîne (protège-main avant, connecteur de frein) à fond vers
l'arrière avant de retirer le carter d'embrayage ou de l'installer sur la tronçonneuse.
