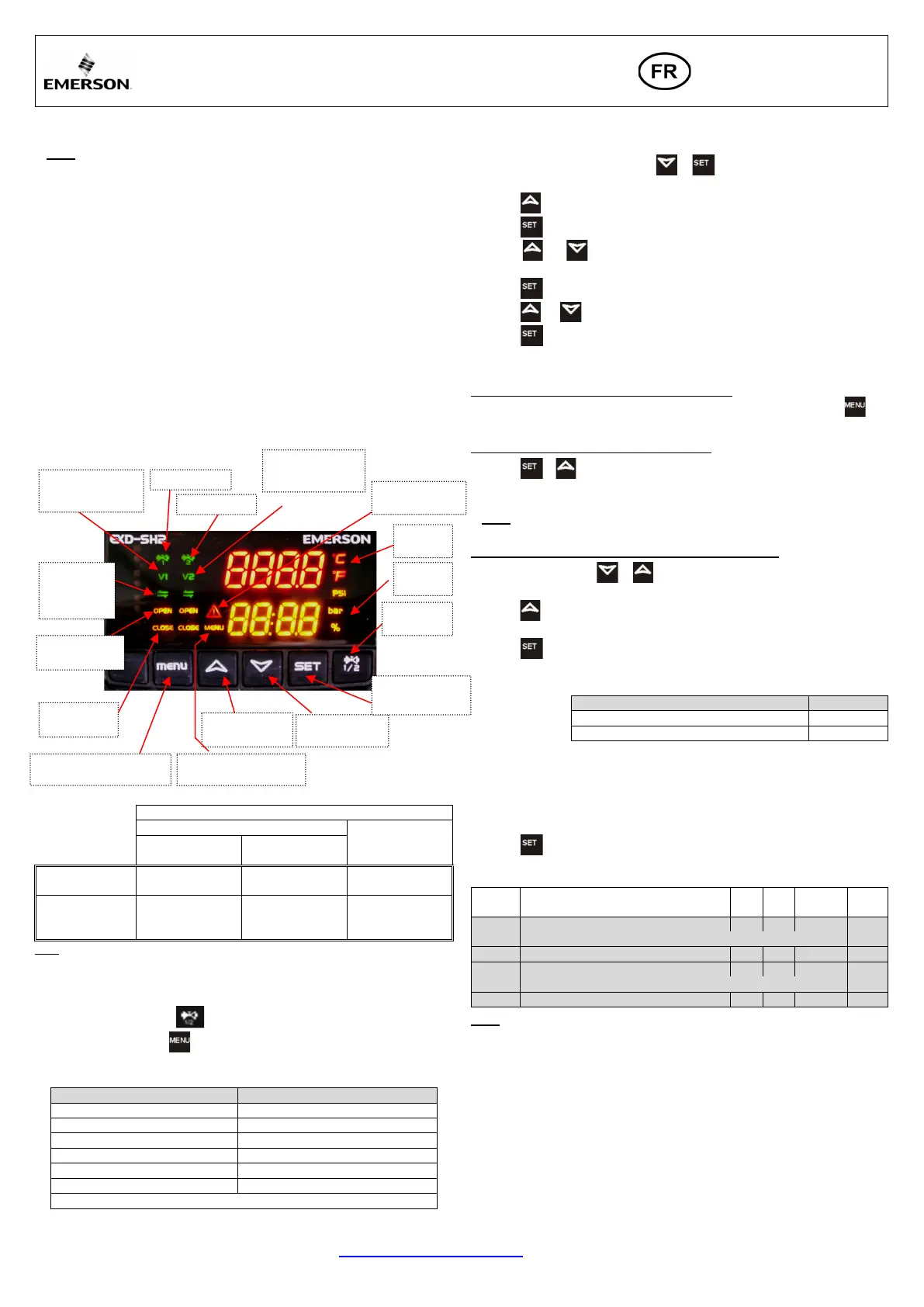

Instructions de service
EXD-SH1/2 Contrôleur avec communication
ModBus pour vannes de régulation électroniques
Emerson Climate Technologies GmbH www.climate.emerson.com/en-gb Date: 29.07.2020
Am Borsigturm 31 I 13507 Berlin I Germany EXD-SH12_OI_EN_DE_FR_IT_PL_RU_0720_R04_865917.docx
Préparation pour le démarrage:
• Tirer au vide l’intégralité du circuit de réfrigération...
• Note: Les vannes EX/CV sont livrées en position semi-ouverte. Ne pas charger
le system en réfrigérant avant fermeture de la vanne.
• Appliquer la tension d’alimentation 24V à l’EXD-SH1/2 lorsque le contact
d’entrée numérique est ouvert (DI1/DI2). La vanne doit de fermer.
• Après fermeture de la vanne, procéder à la charge en réfrigérant.
Configuration des paramètres:
(à vérifier/modifier avant le démarrage)
• S’assurer que le contact d’entrée numérique (DI1/DI2) est ouvert. Ouvrir
l’alimentation 24V de l’EXD-SH1/2.
• Les paramètres mot de passe (H5), type de fonction (1Fct), réfrigérant (1u0/2u0),
type de capteur de pression (1uP/2uP) étalonnage de la vanne (1uF/2uF) doivent
être fixés en fonction des caractéristiques du système uniquement lorsque le
contact d’entrée numérique DI1/DI2 est ouvert. C’est une sécurité additionnelle
destinée à éviter des dommages accidentels aux compresseurs et autres composants
du système.
• Une fois les principaux paramètres sélectionnés et sauvegardés, l’EXD-SH1/2 est
prêt à fonctionner. Tous les autres paramètres peuvent être modifiés à tout moment
pendant les périodes d’arrêt ou de fonctionnement du système si nécessaire.
Affichage/unite de commande:(LEDs et boutons de
fonction)
Description de l’affichage:
Fonction principale sélectionnée
Contrôle de
température
Surchauffe (K/F) Surchauffe (K/F)
Température
controlée (°C/F)
Affichage
inférieur
Ouverture de la
vanne (%)
d’aspiration
Ouverture vanne
(%)
Note: Quand la valeur de surchauffe clignote, le régulateur est en fonction MOP.
Mode affichage valeur instantanée:
• Le régulateur affiche les valeurs d’un circuit à la foi. Pour passer d’un circuit à
l’autre, presser le bouton (uniquement sur EXD-SH2).
• En pressant le bouton , le mode d’affichage valeur instantanée peut être
activé/désactivé, permettant à l’opérateur de vérifier les valeurs
mesurées/calculées en temps réel selon la séquence indiquée ci-dessous :
Valeur sur afficheur supérieur
Code sur afficheur inférieur
Temperature d’aspiration (°C/°F)
Pression d’aspiration (bar/psig)
Température saturée (°C/°F)
Répétition de l’affichage des valeurs
Mode paramétrage:
La configuration des paramètres est protégée par un mot de passé numérique. Le mot
de passé par défaut est “12”. Pour entrer dans le paramétrage:
• Presser simultanément les boutons et pendant plus de 5 seconds.
• Un “0”clignotant est affiché en haut et “PAS” en bas.
• Presser jusqu’à ce que “12” soit affiché (mot de passe).
• Presser pour confirmer le mot de passe.
• Presser ou pour afficher le code du paramètre (voir table des codes
paramètre) qui doit être modifié.
• Presser pour confirmer le code choisi.
• Presser ou pour augmenter ou diminuer la valeur.
• Presser pour confirmer temporairement la nouvelle valeur. La valeur choisie
clignote plusieurs fois et l’affichage propose le code paramètre accessible suivant.
• Répéter la procédure pour les paramètres suivants si nécessaire.
Pour sortir et sauvegarder les nouveaux réglages:
• Lorsque tous les paramètres sont modifiés comme souhaité, presser pour
sauvegarder les nouveaux paramètres et sortir du mode réglage.
Pour sortir et annuler les nouveaux réglages :
• Presser et pour annuler les modifications effectuées.
• Une autre méthode pour sortir sans sauvegarder les nouveaux paramètres est de ne
presser aucun bouton pendant au moins 120 secondes (TIME OUT).
• Note: En mode paramétrage, le régulateur affichera le code paramètre sur
l’affichage inférieur, et la valeur du paramètre sur l’affichage supérieur.
Fonctions manuelles spéciales : (Restauration, annulation)
• Presser simultanément et pendant au moins 5 secondes.
• Un “0”clignotant est affiché.
• Presser jusqu’à ce que “12” soit affiché; (ou le mot de passe si celui par défaut
a été modifié).
• Presser pour confirmer le mot de passé.
• Sélectionner la fonction spéciale comme expliqué dans le mode paramétrage
Les fonctions spéciales sont :
Réinitialisation des paramètres usine
Annulation des alarmes (manuel slmt)
• La valeur par défaut de chaque variable est 0. En la fixant à 1, on actionne la
fonction correspondante.
• La réinitialisation des paramètres usine (-Fdt) est possible lorsque l’entrée
numérique DI1/DI2 est ouverte.
Manœuvre manuelle de la vanne (service /maintenance):
• Presser pendant plus de 5 secondes.
Sélectionner, modifier et sauvegarder les paramètres comme détaillé dans le mode
paramétrage.
Code
Min Max
1Ho
Mode fonctionnement manuel; circuit 1
0 = désactivé 1 = Autorisé
Ouverture de la vanne (%)
2Ho
Mode fonctionnement manuel; circuit 2
0 = désactivé 1 = autorisé
Ouverture de la vanne (%)
Note: Pendant le fonctionnement manuel, les alarmes telles que « surchauffe
trop basse » sont désactivées. Il est recommandé de surveiller le fonctionnement
du système lorsque le régulateur est en mode manuel. Le mode manuel est
réservé aux opérations de maintenance ou à un fonctionnement particulier
temporaire. Une fois ces opérations terminées, remettre les paramètres 1Ho et
2Ho à 0, afin que le régulateur régule à nouveau automatiquement les vannes
en fonction des points de consigne choisis.
valeur (inférieure)
valeurs instantanées actif
Inférieur
affichage 1/2
OFF: pas d’alarme
supérieur
paramètres circuit1
circuit 1 et/ou 2
est en
régulation
paramètres circuit2
Vanne s’ouvre
affichage/sauvegarde
Vanne se ferme
valeur (supérieure)
affichage valeurs instantanées
