EQUATION CUBE 6 User Manual

6.0 CENTRALE ELECTRONIQUE

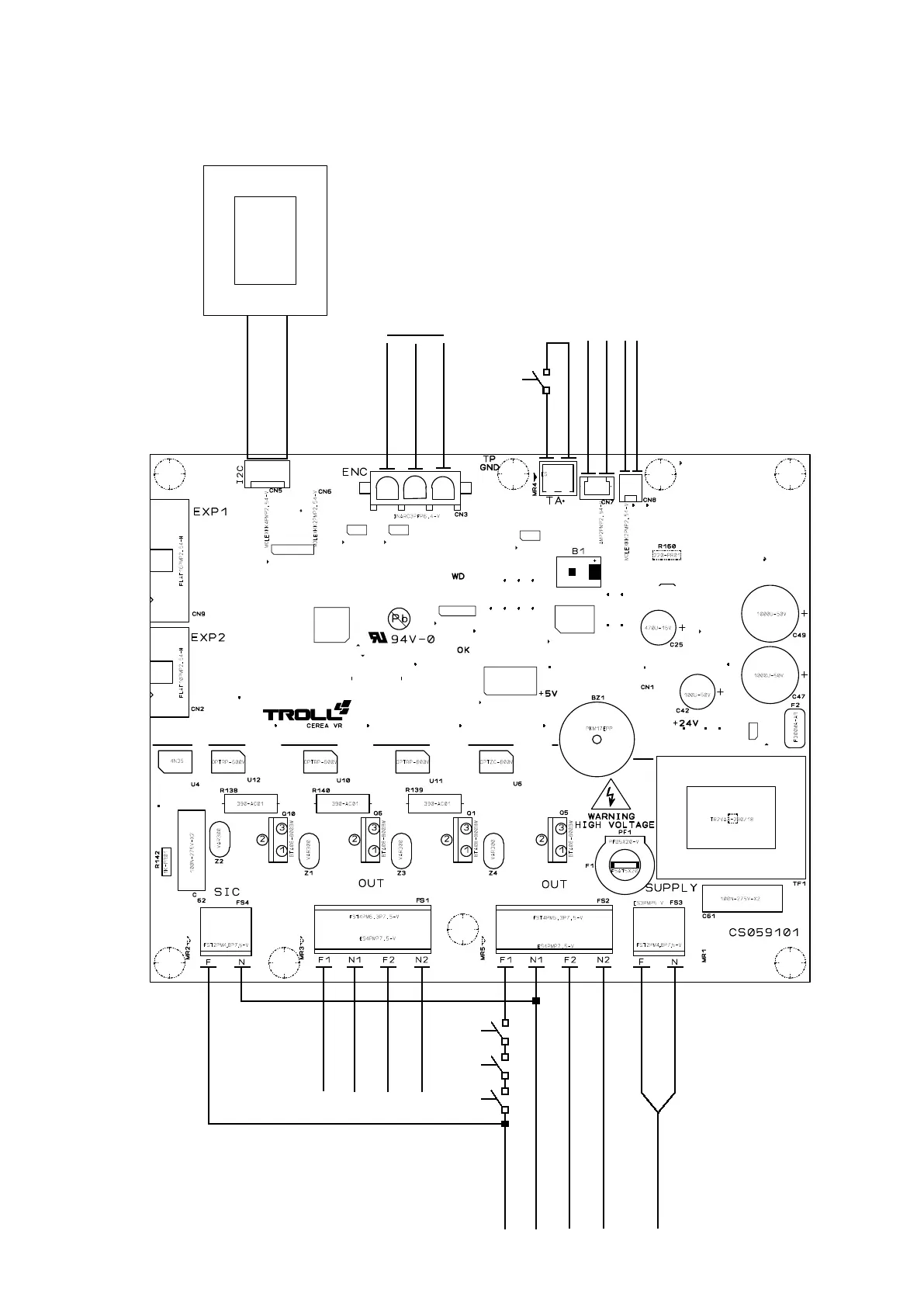

• DISPOSITION DE LA CENTRALE
PHASE ASP. FUMÉE
NEUTRE ASP. FUMÉE
PHASE SORTIE D'AIR NEUTRE SORTIE D'AIR
THERMOSTAT
RÉARMEMENT MANUEL
THERMOSTAT
120ºC
PRESSOSTAT
PHASE MOTEUR ALIMENTAIRE
NEUTRE MOTEUR ALIMENTAIRE
PHASE RÉSISTANCE UN BRIQUET
NEUTRE RÉSISTANCE UN BRIQUET
PHASE
NEUTRE
ALIMENTATION
AC0602
SF0592AA0D
GND
TAC
+ 5V
ASPIRATEUR DE FUMÉE
SONDE DE FUMÉE +
-
SONDE DE AMBIANT
THERMOSTAT AMBIANT
58
