• Leveret af kunden
• Kan bestå af enten kraftigt gummibelagte kobberstrømledere (tre strøm og én jord), eller de kan være
ført gennem en fast eller bøjelig ledningskanal.
• Størrelse i henhold til tabellen i ”Generelle specikationer” i delafsnit 2.2.
3.4.2 Indgangsstrømledere
Indgangsstrømledere skal være afsluttet med ringterminaler.
Indgangsstrømledere skal være afsluttet med ringterminaler til ma-
terialestørrelser på 12,7 mm (0,50”), før de forbindes med EPP-450.
BEMÆRK
1. Fjern panelet i venstre side på EPP-450.
2. Før kabler igennem adgangsåbningen på det bagerste panel.
3. Fastgør kablerne med en ederklemme på adgangsåbnin-
gen.
4. Forbind jordledningen med skruen på understellet.
5. Tilslut strømkablernes ringterminaler til primærterminalerne
ved hjælp af de medfølgende bolte, skiver og møtrikker.
6. Tilslut indgangsstrømlederne til netafbryderkontakten (væg).

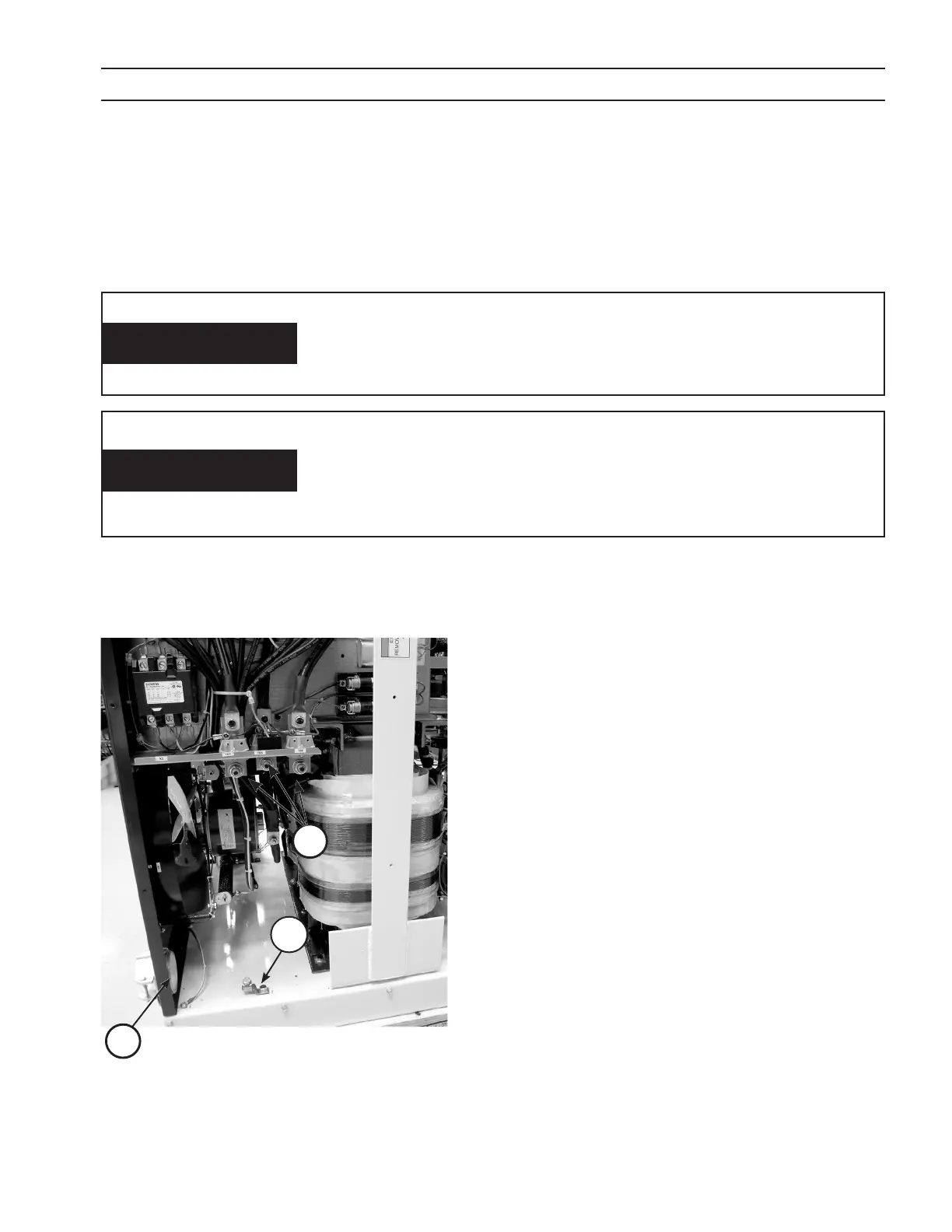

3.4.3 Procedure for indgangsstrømtilslutning
1
3
2
1 = Primærterminaler
2 = Understellets jordforbindelse
3 = Adgangsåbning til indgangsstrømkabel (bagerste panel)
SEKTION 3 INSTALLATION
Kontroller afstanden mellem strømkablernes ringterminaler og si-
depanelet. Ringene på nogle af de store terminaler kan komme tem-
melig tæt på eller berøre sidepanelet, hvis terminalen ikke er monte-
ret korrekt. Ringene på terminalerne, der er monteret på TB4 og TB6
bør roteres, så de vender bort fra sidepanelet.
