20
SEKTION 3 INSTALLATION

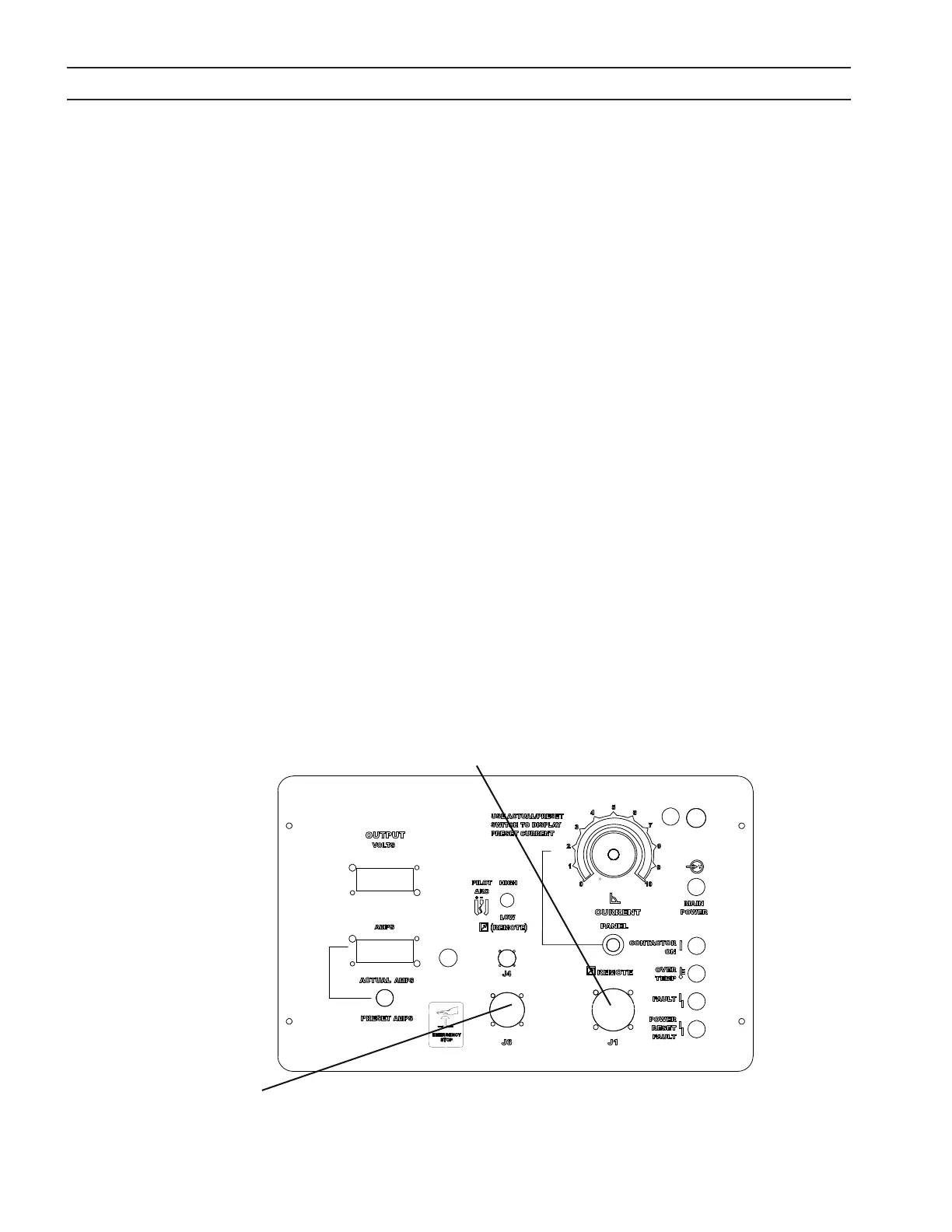

3.7 Interface-kabler
CNC interface (24 ledere)
3.6.2 Markering med to parallelle EPP-450’ere (fortsat)
Vandafkøler interface (8 ledere)
DRIFT AF TO PARALLELLE EPP-450’ERE:
1. Sørger for kontaktor tændt/slukket (on/o), skære/markere, strømområde høje/lave signaler til både primære og sup-
plerende strømkilder. Tilfør det samme V
REF
signal til begge strømkilder.
2. Ved markering med parallelle strømkilder, hvor den sekundære strømkilde ikke er blevet ændret, er funktionen ud-
gangsstrømoverførsel summen af overførselsfunktionen for hver strømkilde: I
OUT
= 20 x V
REF
. Hver strømkilde vil yde
samme udgangsstrøm.
Ved markering med parallelle strømkilder, hvor den sekundære strømkilde er blevet ændret, er funktionen udgangs-
strømoverførsel den fra den primære strømkilde: I
OUT
= 10 x V
REF
. Begge strømkilder vil blive tændt, når kontaktorsig-
nalet er vist, men udgangsstrømmen fra en ændret, sekundær strømkilde er afkoblet i markeringsmodus.
3. Ved skæring i lav strømmodus, er funktionen strømoverførsel summen af overførselsfunktionerne for hver strømkilde:
I
OUT
= 20 x V
REF
. Ved skæring med strøm under 100A skal man afkoble de negative kabler fra den sekundære strømkilde
og sikre sig, at terminations er isolerede, så man er beskyttet mod elektrisk stød. Med den sekundære strømkilde af-
koblet, er funktionen strømoverførsel den fra den primære strømkilde: I
OUT
= 10 x V
REF
.
4. Ved skæring i høj strømmodus, er funktionen strømoverførsel summen af overførselsfunktionerne for hver strømkilde:
I
OUT
= 100 x V
REF
. Ved skæring med strøm under 100A skal man afkoble de negative kabler fra den sekundære strøm-
kilde og sikre sig, at terminations er isolerede, så man er beskyttet mod elektrisk stød. Brug lav strøm skæremodus.
