4.4.1 Opstartsforhold for lysbue tilkobling/afkobling
SEKTION 4 BETJENING
1. Fjern adgangsdækslet i øverste højre hjørne på det forreste panel. Husk at sætte dækslet tilbage, når justeringerne er
blevet foretaget.
2. Find SW1 og PCB1 og skub begge kipafbrydere ned for at slukke. For at tænde skal man skubbe begge afbrydere op.
(Hvis én afbryder er oppe og den anden er nede, så formodes opstartstiden for lysbuen at være tændt (on).
4.4.2 Justere lysbuens opstartsholdetid
Holdetiden kontrolleres ved valg af position 1 til 4 af SW2 på PCB1. Når der tændes for en afbryder, så tilføjes dens værdi
til minimumsholdetiden på 2 msek.
Afbryder nr. 1 = 2 msek holdetid
Afbryder nr. 2 = 4 msek holdetid
Afbryder nr. 3 = 8 msek holdetid
Afbryder nr. 4 = 16 msek holdetid
Alle afbrydere slået fra (o). 2 msek er standardindstilling for holdetid.
4.4.3 Sådan justeres minimumsstartstrømmen
Minimumsstartstrømmen kontrolleres ved valg af position 5 til 8 af SW2. Når der tændes for en afbryder, så tilføjes dens
værdi til den fabriksindstillede minimumsværdi på 3A.
Afbryder nr. 5 = 25A min. startstrøm
Afbryder nr. 6 = 12A min. startstrøm
Afbryder nr. 7 = 6A min. startstrøm
Afbryder nr. 8 = 3A min. startstrøm
Standardindstilling er med 5, 6, 7 og 8 slukket (o) (nede) 0A + 0A + 0A + 0A +3A = 3A

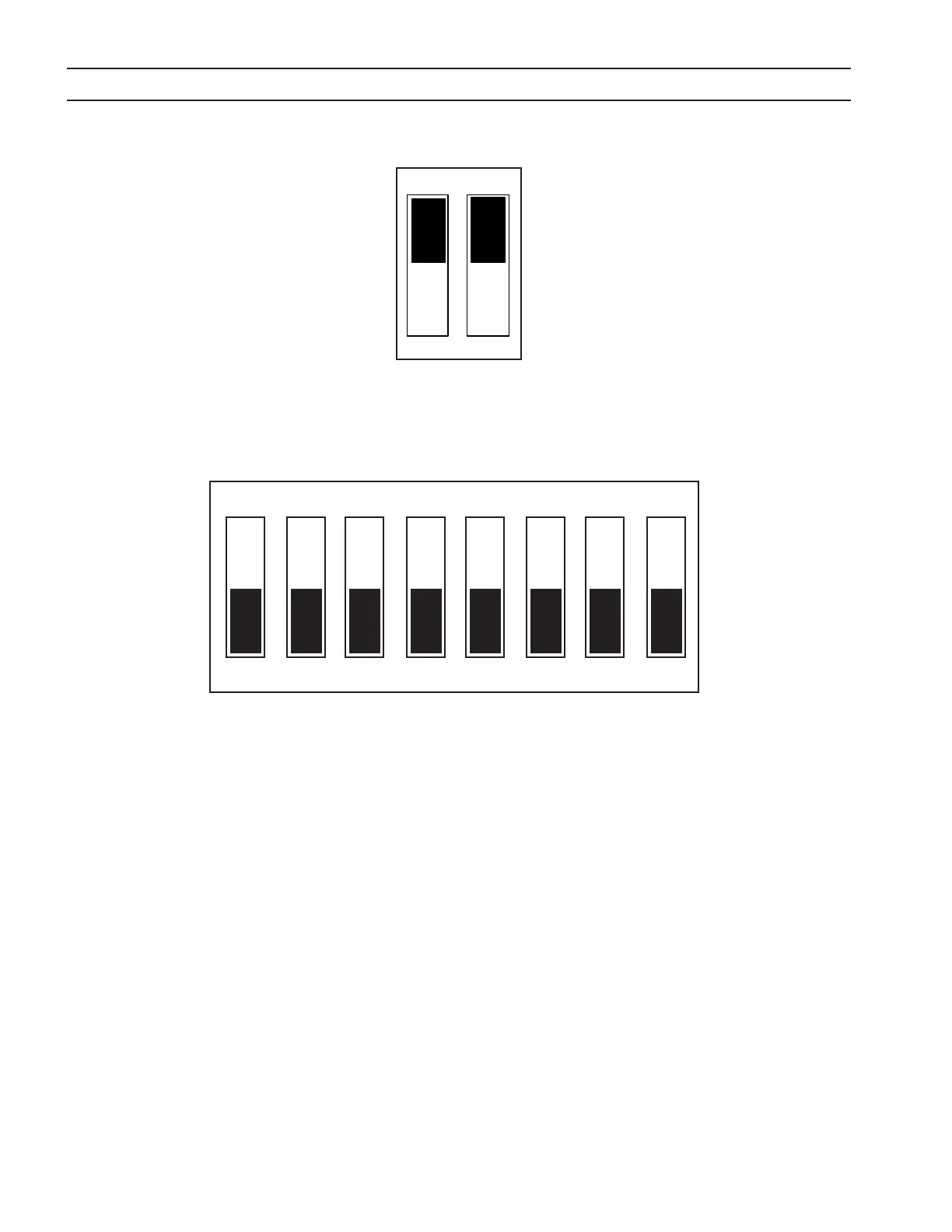

Standardindstillinger fra fabrikken er vist.
Standardindstillinger fra fabrikken er vist.
SW1
tændt (on)
slukket (o)
tændt (on)
slukket (o)
SW2
1 2 3 4 5 6 7 8
