FAAC 540 BPR User Manual

13
123456
1 2 3 4 5 6
M
C
24 V
24 V
24 V
24 V
Tensión de alimentación 230Vac (+6% -10%) - 50Hz
Potencia absorbida 4 W
Carga máx. Motor 800 VA
Corriente máx. accesorios 200 mA
Temperatura ambiente -20°C ÷ +55°C
Fusibles de protección
F1 = 6,3A-250V
F2 = autorregenerable
Lógicas de funcionamiento
B/C, B, C, EP, AP, P
por defecto = B/C
Tiempo de trabajo
(time-out)
Autoaprendizaje
(0 - 10 min. a pasos
de 2,5 seg.)
por defecto = 10 min.
Tiempo de pausa
Autoaprendizaje
(0 - 5 min. a pasos
de 1,5 seg.)
por defecto = 30 seg.
Entradas en regleta de
bornes
Open, Close, Stop, Final de carrera,
Seguridades en CI, Alimentación
Salidas en regleta de bornes
Motor y Alimentación accesorios
Funciones programables Lógica
Funciones aprendizaje
Tiempo de trabajo,
Tiempo de pausa
2. CARACTERÍSTICAS TÉCNICAS
4. CONEXIONES
Descripción componentes
J1 regleta de bornes entradas y alimentación accesorios
J2 conector para receptor radio (véase Nota)
J3 (no utilizado)
J4 regleta de bornes motor
J5 regleta de bornes alimentación 230Vac
J6 regleta de bornes final de carrera
DIODO diodos de señalización
SW1 tecla programación
TR1 transformador
F1 6,3A - 250V (protección motor)
F2 autoregenerable (protección accesorios)
1. ADVERTENCIAS
Antes de efectuar cualquier tipo de intervención en el
equipo electrónico (conexiones, mantenimiento) quite
siempre la alimentación eléctrica.
- Coloque antes de la instalación un interruptor magnetotérmico
diferencial con un adecuado umbral de intervención.
- Separe siempre los cables de alimentación de los cables de
mando y de seguridad (pulsador, receptor, fotocélulas, etc.).
Para evitar cualquier interferencia eléctrica utilice vainas
separadas o un cable blindado (con el blindaje conectado a
masa).
En el conector de acoplamiento J2 se puede conectar una
receptora bicanal, tipo RP2 , a fin de mandar directamente el
OPEN y el CLOSE de la automación con un radiomando bicanal.
Si se utiliza una receptora monocanal, tipo RP, sólo se puede mandar el
OPEN.
3. LAYOUT Y COMPONENTES
Borne Descripción Dispositivo conectado
1 OPEN
Dispositivo con contacto N.A.
(véase cap. LÓGICAS DE
FUNCIONAMIENTO)
2 CLOSE
Dispositivo con contacto N.A.
(véase cap. LÓGICAS DE
FUNCIONAMIENTO)
3 STOP
Dispositivo con contacto N.C. que
ocasiona el bloqueo de la
automación
4 - 24Vdc
Alimentación accesorios
5 + 24Vdc
6 SAFETY
Dispositivo de seguridad en cierre
con contacto N.C. (véase cap.
LÓGICAS DE FUNCIONAMIENTO)
7 COM
Común Final de carrera
8FCA
Final de carrera de Apertura
(contacto N.A.)
9 FCC
Final de carrera de Cierre
(contacto N.A.)
10 COM
Común Motor
11 CL
Fase Cierre motor
12 OP
Fase Apertura motor
13 - 14 230 Vac - 50Hz
Alimentación tarjeta
Ej. de conexiones con 2 pares de fotocélulas de
cierre y un dispositivo de seguridad con contacto N.C.
Otro dispositivo de
seguridad
Descripción de las regletas de bornes
AZUL
Fig. 1
Fig. 2

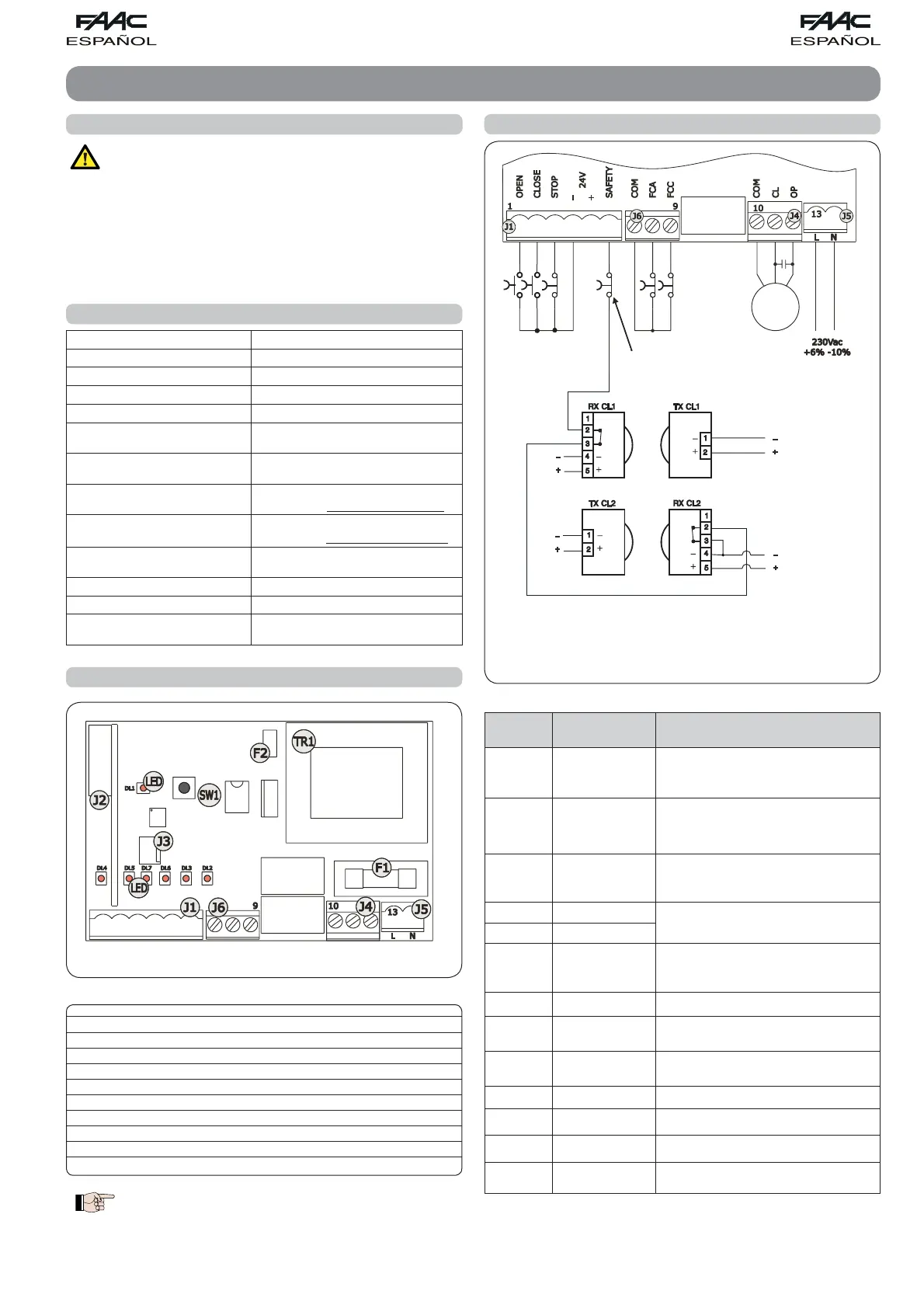

EQUIPO ELECTRÓNICO 540 BPR
