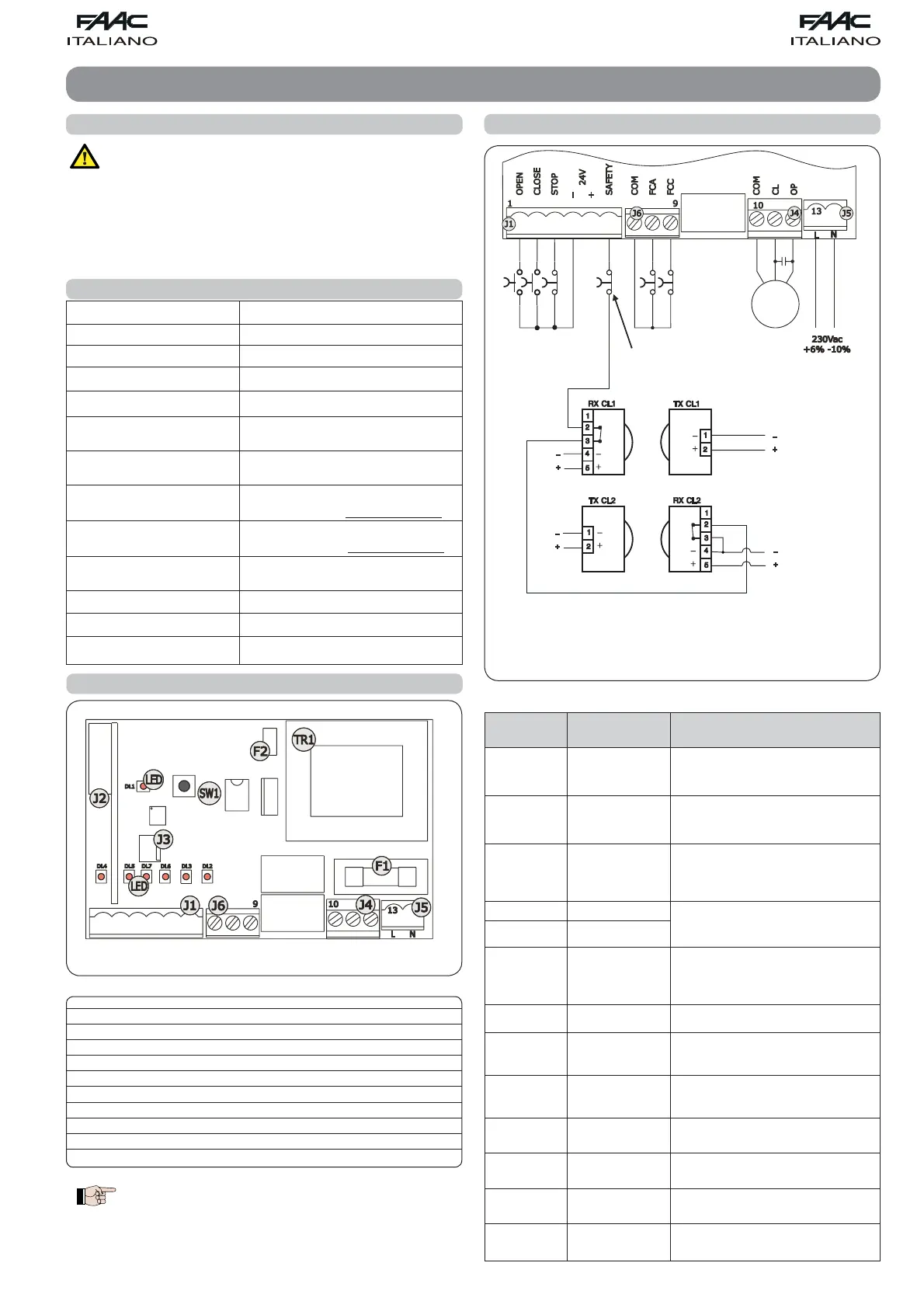

FAAC 540 BPR User Manual

1
123456
1 2 3 4 5 6
M
C
24 V
24 V
24 V
24 V
Tensione alimentazione 230Vac (+6% -10%) - 50Hz
Potenza assorbita 4 W
Carico max Motore 800 VA
Corrente max accessori 200 mA
Temperatura ambiente -20°C ÷ +55°C
Fusibili di protezione
F1 = 6,3A-250V
F2 = autoripristinante
Logiche di funzionamento
B/C, B, C, EP, AP, P
default = B/C
Tempo di lavoro
(time-out)
Autoapprendimento (0 - 10 min a
passi di 2,5 sec) default = 10 min
Tempo di pausa
Autoapprendimento (0 - 5 min a
passi di 1,5 sec) default = 30 sec
Ingressi in morsettiera
Open, Close, Stop, Finecorsa,
Sicurezze in CH, Alimentazione
Uscite in morsettiera Motore e Alimentazione accessori
Funzioni programmabili Logica
Funzioni apprendimento Tempo di lavoro, Tempo di pausa
2. CARATTERISTICHE TECNICHE
4. COLLEGAMENTI
Descrizione componenti
J1 morsettiera ingressi e alimentazione accessori
J2 connettore per ricevente radio (vedi Nota)
J3 (non utilizzato)
J4 morsettiera motore
J5 morsettiera alimentazione 230Vac
J6 morsettiera finecorsa
LED leds di segnalazione
SW1 tasto programmazione
TR1 trasformatore
F1 6,3A - 250V (protezione motore)
F2 autoripristinante (protezione accessori)
1. AVVERTENZE
Prima di effettuare qualsiasi tipo di intervento
sull’apparecchiatura elettronica (collegamenti, manuten-
zione) togliere sempre l’alimentazione elettrica.
- Prevedere a monte dell’impianto un interruttore magnetotermico
differenziale con adeguata soglia di intervento.
- Separare sempre i cavi di alimentazione da quelli di comando
e di sicurezza (pulsante, ricevente, fotocellule, ecc.). Per evitare
qualsiasi disturbo elettrico utilizzare guaine separate o cavo
schermato (con schermo collegato a massa).
Sul connettore ad innesto J2 è possibile collegare una ricevente
bicanale, tipo RP2 , in modo da comandare direttamente l’OPEN
e il CLOSE dell’automazione con un radiocomando bicanale.
Nel caso si utilizzi una ricevente monocanale, tipo RP, sarà possibile coman-
dare solamente l’OPEN.
3. LAYOUT E COMPONENTI
Morsetto Descrizione Dispositivo collegato
1 OPEN
Dispositivo con contatto N.A.
(vedi cap. LOGICHE FUNZION-
AMENTO)
2 CLOSE
Dispositivo con contatto N.A.
(vedi cap. LOGICHE FUNZIO-
NAMENTO)
3 STOP
Dispositivo con contatto
N.C. che provoca il blocco
dell’automazione
4 - 24Vdc
Alimentazione accessori
5 + 24Vdc
6 SAFETY
Dispositivo di sicurezza in chiusura
con contatto N.C. (vedi cap.
LOGICHE FUNZIONAMENTO)
7 COM
Comune Finecorsa
8FCA
Finecorsa di Apertura
(contatto N.C.)
9 FCC
Finecorsa di Chiusura
(contatto N.C.)
10 COM
Comune Motore
11 CL
Fase Chiusura motore
12 OP
Fase Apertura motore
13 - 14 230 Vac - 50Hz
Alimentazione scheda
Es. di collegamenti con 2 coppie di fotocellule di
chiusura ed un dispositivo di sicurezza con contatto N.C.
Altro dispositivo di
sicurezza
Descrizione morsettiere
BLU
Fig. 1
Fig. 2
