FAAC XR2 433 C User Manual

1
0
70
32,5
90
105
98
DL1
SW1
SW2
DL2
CH1 CH2
5
DL3
6
7
8
10
11
12
+
9
1 2
N.O.
N.O.
DS1
1
4
2
3
ESPAÑOL
2 CARACTERÍSTICAS TÉCNICAS
XR2 433 C - XR2 868 C
XR2 433 C XR2 868 C
ALIMENTACIÓN (V) 12/24 ac-dc 12/24 ac-dc
FRECUENCIA DE RECEPCIÓN (MHz) 433.92 ±0.1 868.35±0.2
CORRIENTE ABSORBIDA (mA) 100 mA 100 mA
DESCODIFICACIÓN (SISTEMA OMNIDEC) DS-LC-SLH DS-SLH
CÓDIGOS MEMORIZABLES 250 250
NÚMERO DE CANALES 22
NÚMERO DE SALIDAS DE RELÉ (N.O.)
N 1 impulsiva (CH1)
N 1 impulsiva / fija (seleccionable)(CH2)
N 1 impulsiva (CH1)
N 1 impulsiva / fija (seleccionable)(CH2)
CAPACIDAD CONTACTO RELÉ 0.5 A / 120 VA 0.5 A / 120 VA
GRADO DE PROTECCIÓN IP 44 IP 44
TEMPERATURA AMBIENTE FUNCIONAMIENTO (°C) -20 / +55 -20 / +55
/Zona precortada para sujeta-cables
0Tapa
1Predisposición para fijación en guía DIN
2Fijaciones para instalación con tornillos
3 Bornes para salida mando (N.A.)
4 Contacto de relé normalmente abierto (N.A.)
5 Diodo de señalización ( ON = SALIDA ACTIVA )
DL1=DIODO CH 1 DL2=DIODO CH2
6 Pulsadores de programación radio
SW1=PULSADOR CH1 SW2=PULSADOR CH2
7DS1:Dipswitch de selección
8 Borne para alimentación
9 Borne para antena
: DL3:
Diodo de presencia de red (ON = PRESENCIA DE RED )
1 DESCRIPCIÓN
El equipo electrónico XR2 C es un receptor externo bicanal, provisto de un sistema de descodificación incorporado
(DS, SLH, LC), llamado OMNIDEC. Cuando un canal es activado mediante un radiomando (DS, SLH, LC), el respectivo
contacto de relé N.A. se cierra según las modalidades que se describen en el capítulo 5.
Las configuraciones que pueden seleccionarse son las siguientes:
CH1= salida de relé N.A. por impulso
CH2= salida de relé N.A. por impulso / fija ( seleccionable por medio de DS1 )

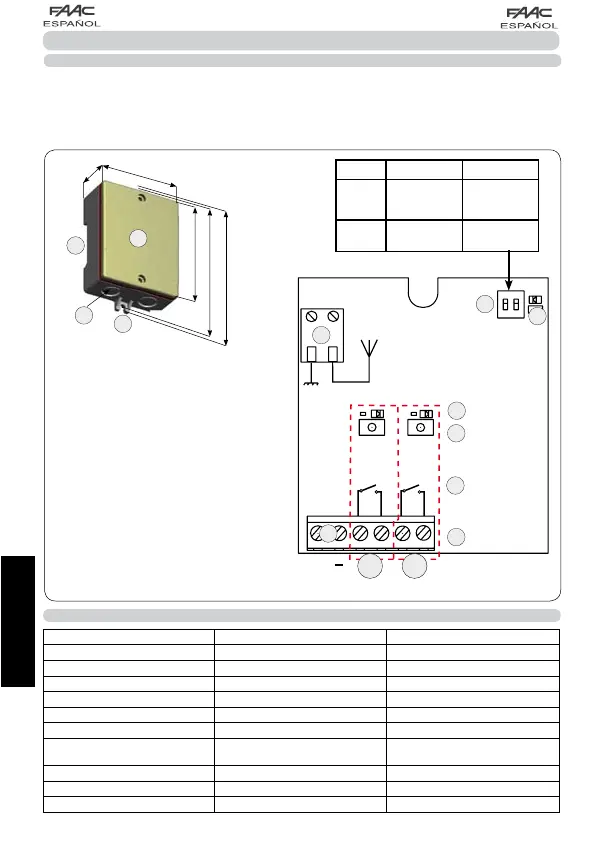

Fig.1
DS1 ON OFF
DIP-
SWITCH 1
SALIDA
CANAL 2
FIJA
SALIDA
CANAL 2
IMPULSIVA
DIP-
SWITCH 2 NO USADO NO USADO
