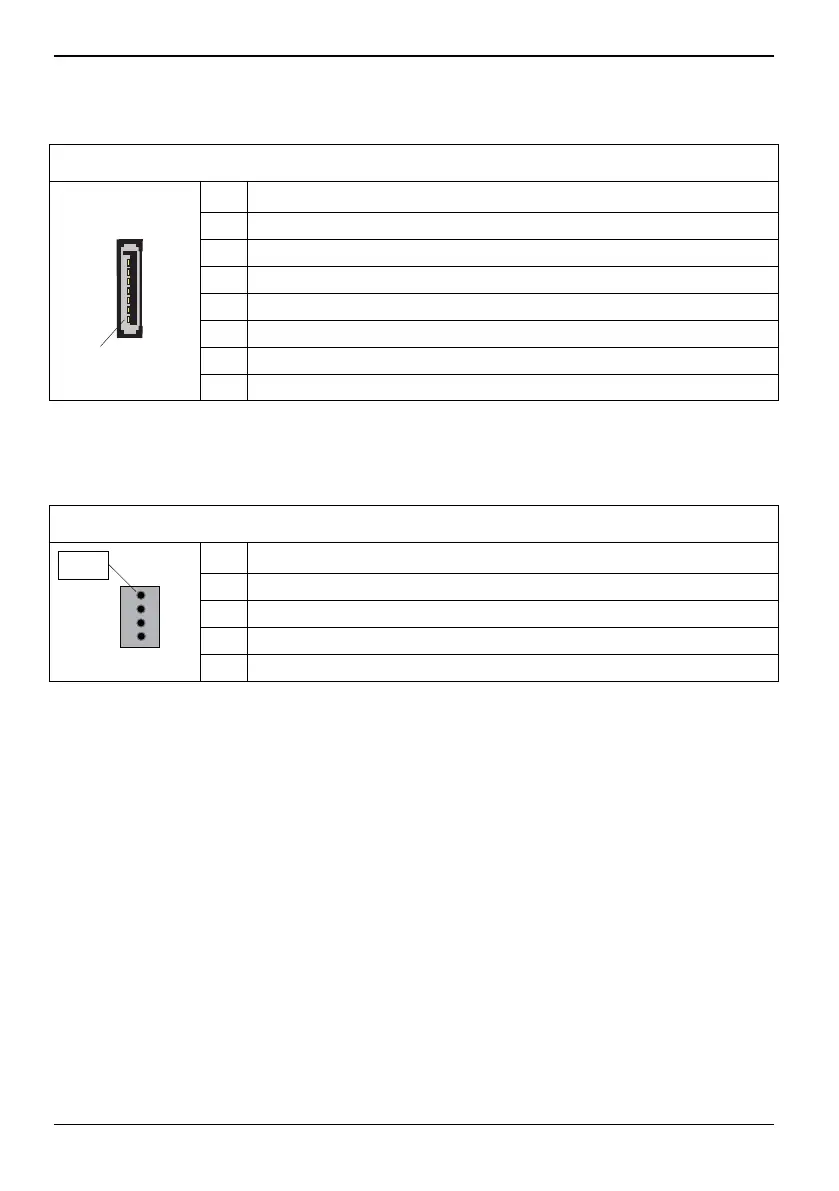

22 – Deutsch
Mainboard D3488
Anschlüsse für Speichergeräte
1
Serial ATA
-A
nschluss (Intern weiß)
POL Signal
1 GND
2
Transmit data negative
3
Receive data negative
4 GND
5
Transmit data positive
6 GND
7
Receive data positive
Anschlüsse für Systemüberwachung und
-verwaltung
SCSI LED-An
schluss (Intern)
POL Signal
1 Nicht
angeschlossen
2
SCSI-ON LED (Low Aktiv)
3
SCSI-ON LED (Low Aktiv)
Pin 1
4 Nicht
angeschlossen
