Installation
L’appareil doit être installé que par une personne qualifiée conformément aux
instructions fournies avec l’appareil.
Installer ce produit en suivant exactement les instructions du fabricant afin d’éviter
de blesser personnes et animaux, et pour éviter les dommages matériels.
Important: Oter la pile ou fermer l’alimentation électrique avant tout entretien ou
maniement de l’appareil.
Le four doit être utilisée uniquement avec du gaz propane.
La four est équipé d’une pièce mâle filetée de type 5 / 8-18UNF. Pour l’installation,
utiliser des tuyaux de cuivre et des connecteurs certifiés conformes au CSA ou à l’UL,
lesquels sont conformes aux normes de sécurité canadiennes et américaines.
Il est impératif que la conduite flexible d’alimentation de gaz ne touche aucune pièce
mobile une fois que le four est installé. Prévoir aussi suffisamment d’espace libre, de
sorte que le tuyau d’alimentation ne soit pas plié ou endommagé après l’installation.
Instructions
● Construire ou ajuster les meubles de cuisine
comme dans la Fig. A
● Veiller à ce que le haut du four à partir du haut du
comptoir est de 4 “.
● Découperun trou d’aération dans le comptoir,
vérifier que l’arrière de la découpe mesure 18
“depuis l’avant du meuble pour un positionnement
correct.
● Installer un tuyau d’alimentation en gaz en cuivre
avec une vanne d’arrêt et un connecteur 5 /
8-18UNF. Installerla vanne dans l’angle arrière
gauche supérieur de la cavité du four.
● Installer un câble min 16AWG 2C soit à partir
d’une source d’alimentation 12V DC ou au-
dessus de l ‘angle arrière droit supérieur de la
cavité du four.Installer un fusible 5A à la source
d’alimentation pour davantage de sécurité.

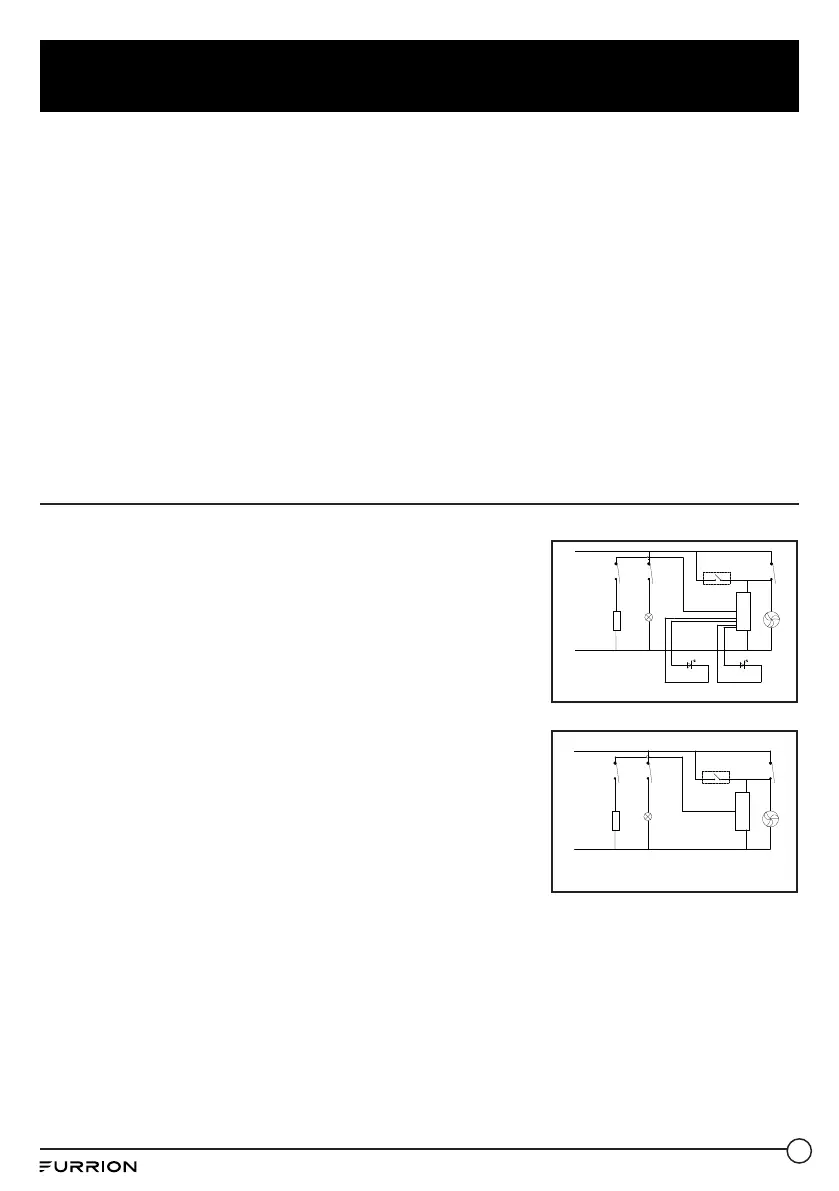

SCHÉMA DE CÂBLAGE - MODÈLE AVEC LED
SCHÉMA DE CÂBLAGE - MODÈLE SANS LED
DC12V +
DC12V -
Igniter
Micro
Switch 1
Micro
Switch 2
Lamp
140°F Normal Open
Thermostat Control
Micro
Switch 3
+12V OUT
LED
LED LED
GND IN
FAN
+12V VIN
DC12V +
DC12V -
Igniter
Micro
Switch 1
Micro
Switch 2
Lamp
140°F Normal Open
Thermostat Control
Micro
Switch 3
+12V OUT
LED
GND IN
FAN
+12V VIN
SCHÉMA DE CÂBLAGE - MODÈLE AVEC LED
SCHÉMA DE CÂBLAGE - MODÈLE SANS LED
DC12V +
DC12V -
Igniter
Micro
Switch 1
Micro
Switch 2
Lamp
140°F Normal Open
Thermostat Control
Micro
Switch 3
+12V OUT
LED
LED LED
GND IN
FAN
+12V VIN
DC12V +
DC12V -
Igniter
Micro
Switch 1
Micro
Switch 2
Lamp
140°F Normal Open
Thermostat Control
Micro
Switch 3
+12V OUT
LED
GND IN
FAN
+12V VIN
