Page #18 background image

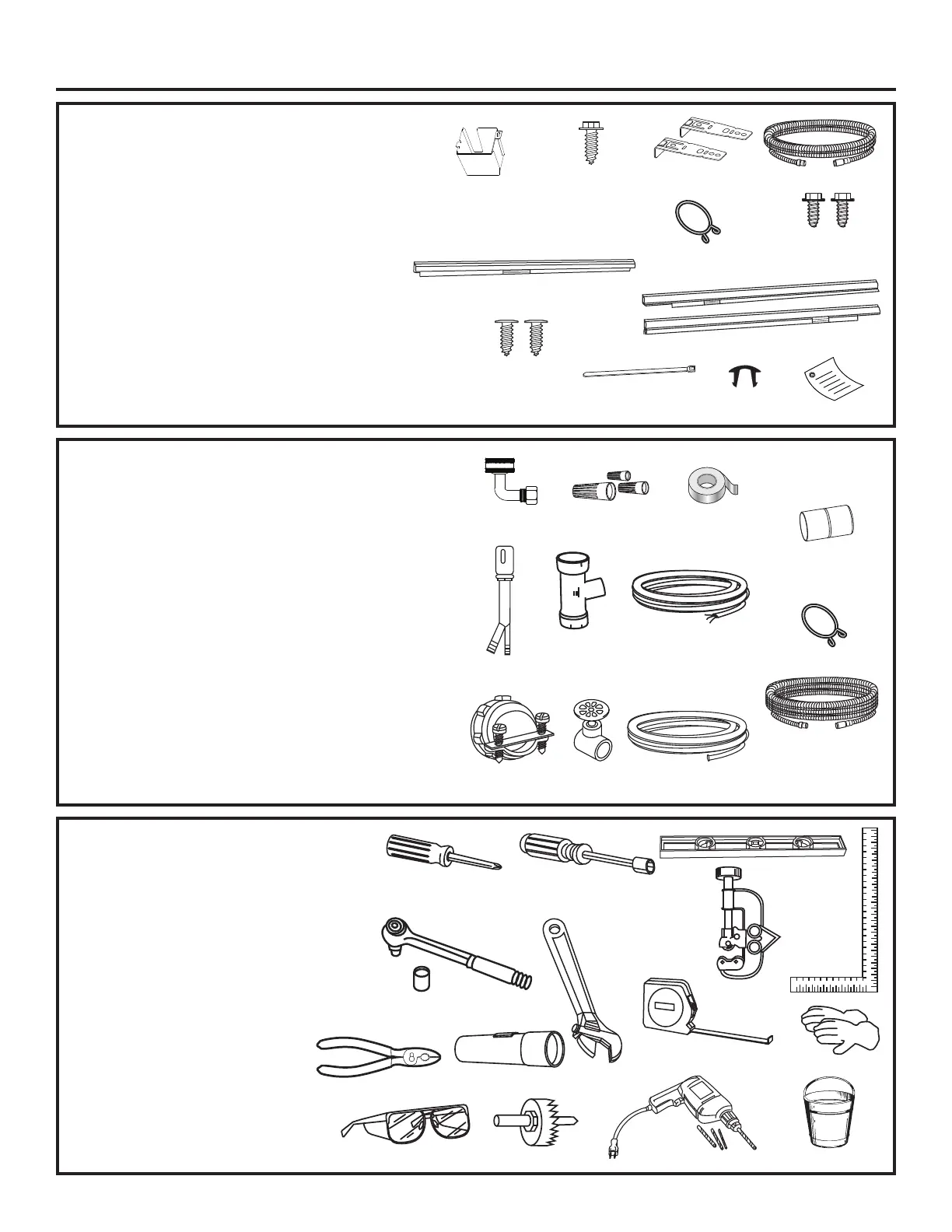

OUTILS NÉCESSAIRES:
• Tournevis cruciforme
• Tournevis à douille de 5/16 po et 1/4 po
• Clé à molette de 15 cm (6 po)
• Niveau
• Équerre de menuisier
• Ruban à mesurer
• Lunettes de sécurité
• Lampe de poche
Seau pour attraper l’eau lors de la purge du tuyau
Douille de 15/16 po (optionnelle pour
la dépose de la palette)
• Gants
• Pince
Pour une nouvelle installation:
• Coupe-tube
• Perceuse et mèches appropriées
• Jeu de scie-cloche
MATÉRIAUX NÉCESSAIRES:
90°, bague et écrou à compression (boyau avec filetage interne
19,1 mm [3/4 po] à une extrémité et de dimension adaptée à
la conduite d’alimentation à l’autre extrémité)
Connecteurs vissables homologués UL (3)
• Ruban-cache
Pour une nouvelle installation:
Coupure anti-refoulement pour le boyau de vidange, si nécessaire
Raccord en T pour la plomberie de la résidence, s’il y a lieu
Câble électrique ou Trousse de cordon d’alimentation
WX09X70910 (5,4 pi) ou WX09X70911 (7,9 pi) en fonction de
votre installation.
Collier (si nécessaire pour boyau de vidange optionnel)
Bague anti-traction pour le raccordement électrique
Robinet d’arrêt (recommandé)
Conduite d’eau chaude – 9,5 mm (3/8 po) minimum, tuyau en
cuivre (incluant la bague et l’écrou à compression) ou la pièce
WX28X326 de GE Appliances, boyau métallique flexible.
Boyau de vidange de 3,7 m (12 pi) de long WD24X10065,
si nécessaire
PIÈCES FOURNIES DANS
L’EMBALLAGE:
• C
ouvercle de la boîte de jonction et vis à tête hexagonale n° 10
• Collier
Boyau de vidange (147 cm/58 po de long)
Support de tuyau de vidange
2 Vis à tête hexagonale no 8-18 pour fixer les
supports au cadre de la cuve du lave-vaisselle
1 Garniture supérieure (certains modèles)
2 Moulures latérales
2 Supports de montage pour comptoirs ou
armoires latérales en bois
2 Vis à tête spéciale Phillips n° 8-18 x 15,8 mm (5/8 po) pour fixer
le lave-vaisselle au dessous du comptoir ou armoires latérales
2 Boutons de bouchon
Documentation, échantillons et(ou) bons
Préparation pour l’installation
Scie-cloche
Ruban à mesurer
Coupe-tube
Perceuse et
mèches
Tournevis
cruciforme
Douille de 15/16
Tournevis à douille
de 5/16 po et 1/4 po
Clé à molette de
15 cm (6 po)
Seau
Lampe de poche
Gants
Équerre de
menuisier
Lunettes de sécurité
Niveau
Boyau de vidange
Vis à tête spéciale
Phillips n° 8
de 15,8 mm (5/8 po)
de long
Vis à tête
hexagonale n° 10
de 12,7 mm (1/2
po) de long pour
boîte de jonction
Collier
Couvercle de la
boîte de jonction
et vis à tête
hexagonale n° 10
Supports de
montage
Support de tuyau
de vidange
Vis à tête hexagonale
n° 8 pour support de
montage
Documentation
Garniture (supérieure)
(certains modèles)
Moulures latérales
Coupure anti-
refoulement
Bague
anti-traction
Raccord
en T
Câble électrique (ou
cordon d’alimentation,
s’il y a lieu)
Connecteurs
vissables (3)
Robinet
d’arrêt
Coude de 90°
Conduite d’eau
chaude
Pince
2
Raccord pour
boyau de vidange
facultatif
Boutons de
bouchon
Ruban-cache
Collier
Boyau de
vidange facultatif
(optionnel)
WD24X10065
Question and Answer IconNeed help?

Do you have a question about the GE GDT645SYNFS and is the answer not in the manual?

GE GDT645SYNFS Specifications

General IconGeneral
Stylebuilt in
Colorstainless steel
Load Capacityup to 16 place settings; 16 place settings
Number of Cycles5 (heavy wash, normal wash, light wash, 1 hour wash, rinse)
Number of Options11
Drying Typeheated & vented
Noise level48 dba
Control Typefront controls, 8 touch pads; touchpad
Delay Startyes
Spray Arms3 wash levels (lower, middle, upper)
Dispenserrinse aid dispenser with indicator and adjustment
Water Filteryes
Leak Protectionyes
Water Softenerno
Food Disposeryes
Sanitize Settingsyes
Wi-Fino
Smart Homeno
Remote Controlno
Voltage120 volts
Current15
Weight and Dimensions IconWeight and Dimensions
Depth24 inch
Height34 5/8 inch
Width23 3/4 inch

Summary

Installation Instructions

Before You Begin

Read these instructions completely and carefully before starting.

For Your Safety

Read and observe all warnings and cautions shown throughout these instructions.

Installation Preparation

Prepare Dishwasher Enclosure

Prepare the cabinet opening and dimensions for dishwasher installation.

Drain Requirements

Understand and meet local codes for drain hose installation and height.

Prepare Electrical Wiring

Ensure proper electrical supply, wiring, and grounding for the appliance.

Prepare Hot Water Line

Connect the hot water supply line to the dishwasher inlet.

Dishwasher Installation Steps

Step 3 Remove Wood Base, Install Leveling Legs

Remove the wood base and install the adjustable leveling legs.

Step 7 Install Drain Hose to Drain Loop

Connect the drain loop end to the drain hose using the clamp.

Step 10 Slide Dishwasher Into Cabinet

Slide the dishwasher into the cabinet opening carefully.

Step 13 Push Dishwasher Into Final Position

Slide the dishwasher into its final position, ensuring alignment.

Step 14 Level Dishwasher

Ensure the dishwasher is level for proper operation, wash performance, and door function.

Step 16 Connect Water Supply

Connect the hot water supply line to the dishwasher inlet.

Step 18 Connect Power Supply

Connect the power supply to the dishwasher's junction box.

Step 20 Dishwasher Wet Test

Run a test cycle to check for water entry, leaks, and proper drainage.
