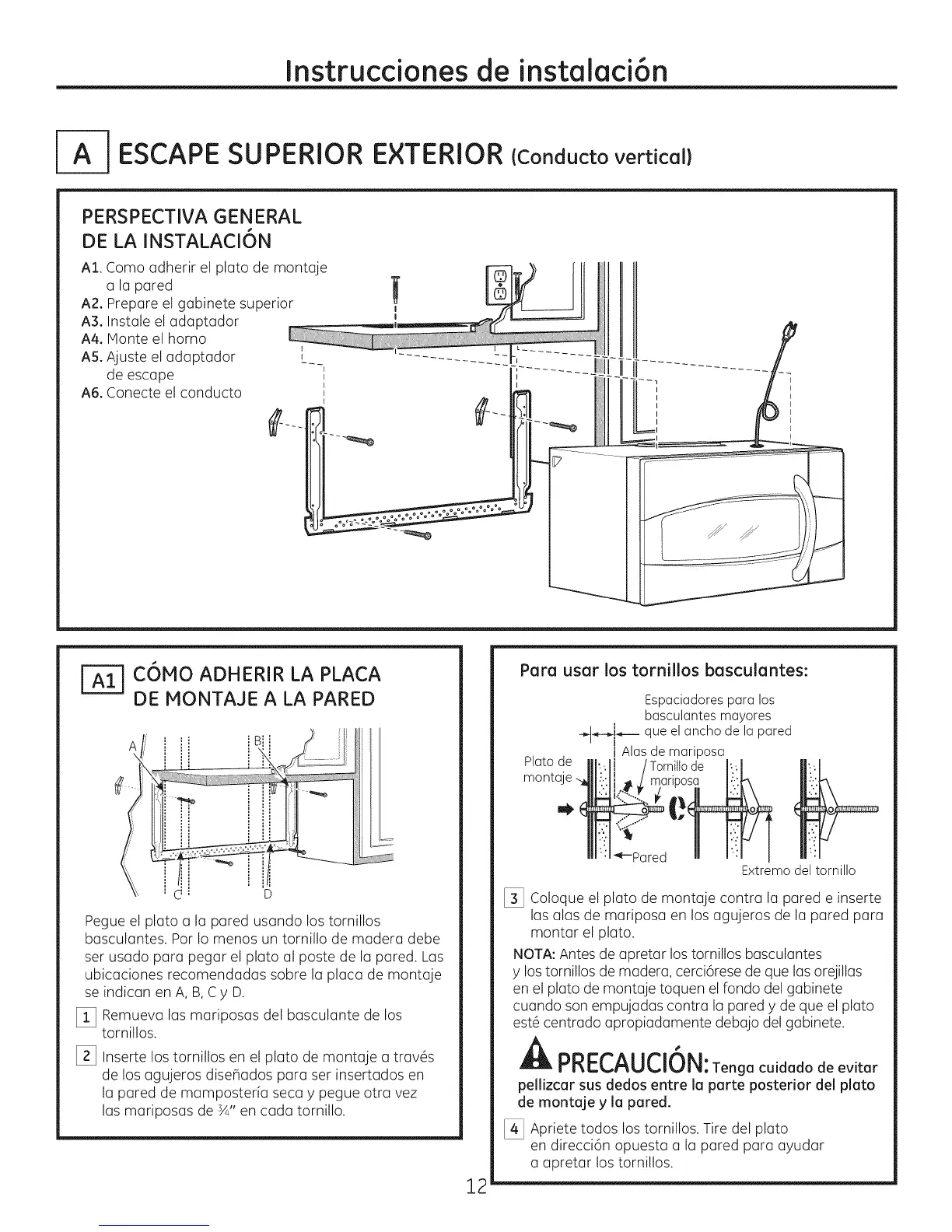

Instrucdonesde instalaci6n
ESCAPESUPERIOR EXTERIOR(Conducto vertical)
PERSPECTIVA GENERAL
DE LA INSTALACION
AI. Como adherir el plato de montaje
a la pared
A2. Prepare el gabinete superior
A3. Instale el adaptador
A4. Monte el homo
A5. Ajuste el adaptador
de escape
A6. Conecte el conducto
COMO ADHERIR LA PLACA
DE MONTAJE A LA PARED
Af _ ]!
'
Pegue el plato a la pared usando los tornillos
basculantes. Por Io menos un tornillo de madera debe
set usado para pegar el plato al poste de la pared. Las
ubicaciones recomendadas sobre la placa de montaje
se indican en A, B,Cy D.
[] Remueva las mariposas del basculante de los
tornillos.
[_ Inserte los tornillos en el plato de montaje a trav6s
de los agujeros diseflados para ser insertados en
la pared de mamposteria seca y pegue otra vez
las mariposas de sA"en cada tornillo.
12
Para usar los tornillos basculantes:
Plato de
monta
Espaciadorespara los
basculantesmayores
÷_.-_j_--J que elanchode lapared
i Alasde mariposa
"_-Pared
Extremodeltornillo
[_ Coloque el plato de montaje contra la pared e inserte
las alas de mariposa en los agujeros de la pared para
montar el plato.
NOTA:Antes de apretar los tornillos basculantes
y lostornillos de madera, cerci6rese de que las orejillas
en el plato de montaje toquen el fondo del gabinete
cuando son empujadas contra la pared y de que el plato
est6 centrado apropiadamente debajo del gabinete.
A "
PRECAUCION:Tenga cuidadode evitar
pellizcarsusdedos entrelaparteposteriordelplato
de montajey lapared.
[_ Apriete todos los tornillos. Tire del plato
en direcci6n opuesta a la pared para ayudar
a apretar los tornillos.
