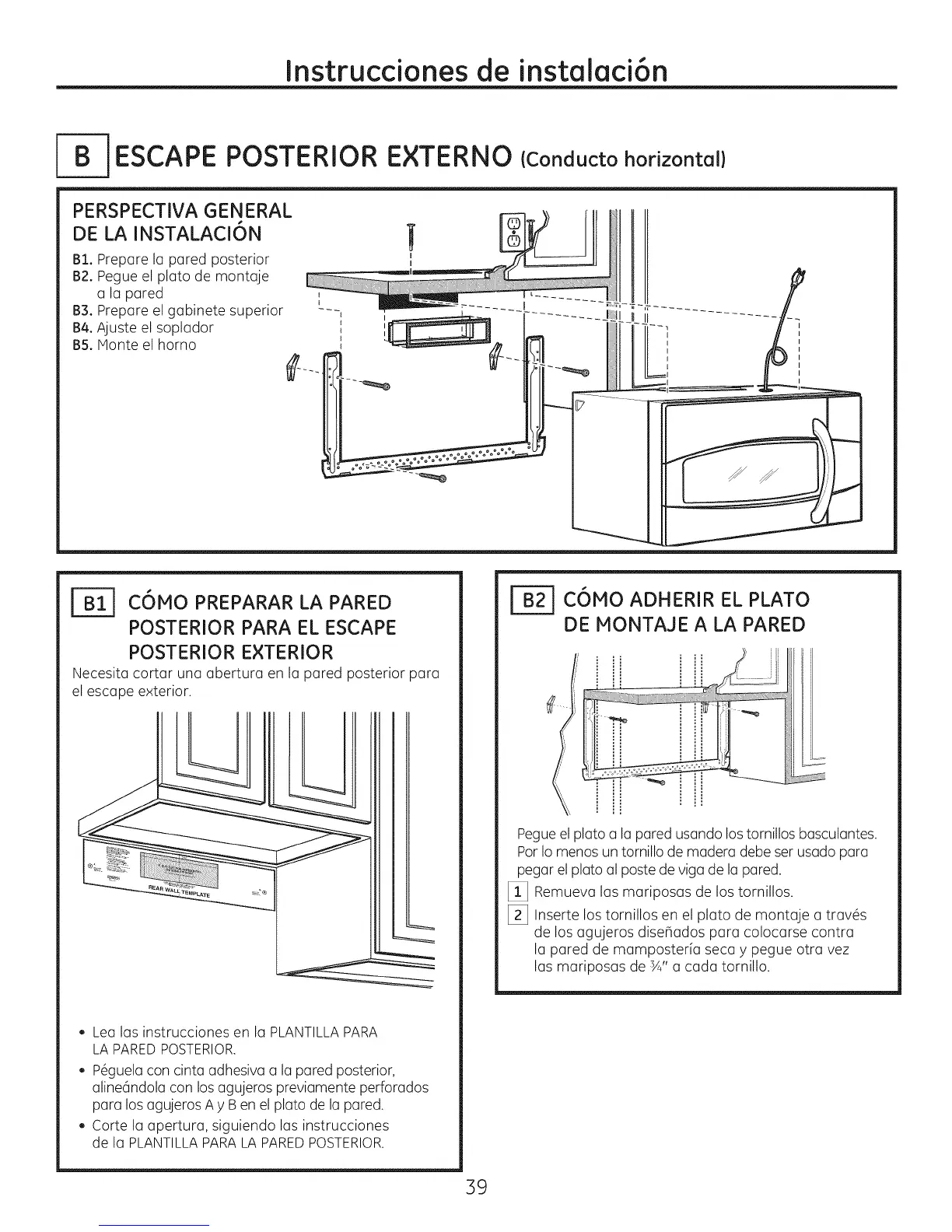

Instruccionesde instalaci6n
ESCAPE POSTERIOR
PERSPECTIVA GENERAL
DE LA INSTALACI6N
BIo Prepare la pared posterior
B2. Pegue el plato de montaje
a la pared
B3. Prepare el gabinete superior
B4,Ajuste el soplador
B5.Monte el homo
E×TERNO
I
I
(Cond ucto horizonta I)
II
IL
C6HO PREPARAR LA PARED
POSTERIOR PARA EL ESCAPE
POSTERIOR EXTERIOR
Necesita cortar una abertura en la pared posterior para
el escape exterior.
, Lea las instrucciones en la PLANTILLA PARA
LA PARED POSTERIOR.
,, P6guelacon cinta adhesiva a la pared posterior,
aline6ndola con los agujeros previamente perforados
para losagujeros A y Ben el plato de la pared.
, Corte la apertura, siguiendo las instrucciones
de la PLANTILLA PARA LA PARED POSTERIOR.
C6HO ADHERIR EL PLATO
DE IONTAJE A LA PARED
i ...........-_ iii/ i i
Pegueel plato a la pared usando lostornillos basculantes.
Pot Iomenos un tornillo de madera debe ser usado para
pegar el plato al poste de riga de la pared.
[] Remueva las mariposas de los tornillos.
[_ Inserte los tornillos en el plato de montaje a tray,s
de los agujeros dise_ados para colocarse contra
la pared de mamposteHa seca y pegue otra vez
las mariposas de sA"a cada tornillo.
39
