13
DETERMINE LA ALTURA
DE INSTALACIÓN
• Se ofrecen cubiertas plegables para ocultar los
conductos que se extienden hasta el cielorraso.
• Esta campana puede instalarse para una
operación de recirculación. Se incluye un kit
de recirculación con la campana.

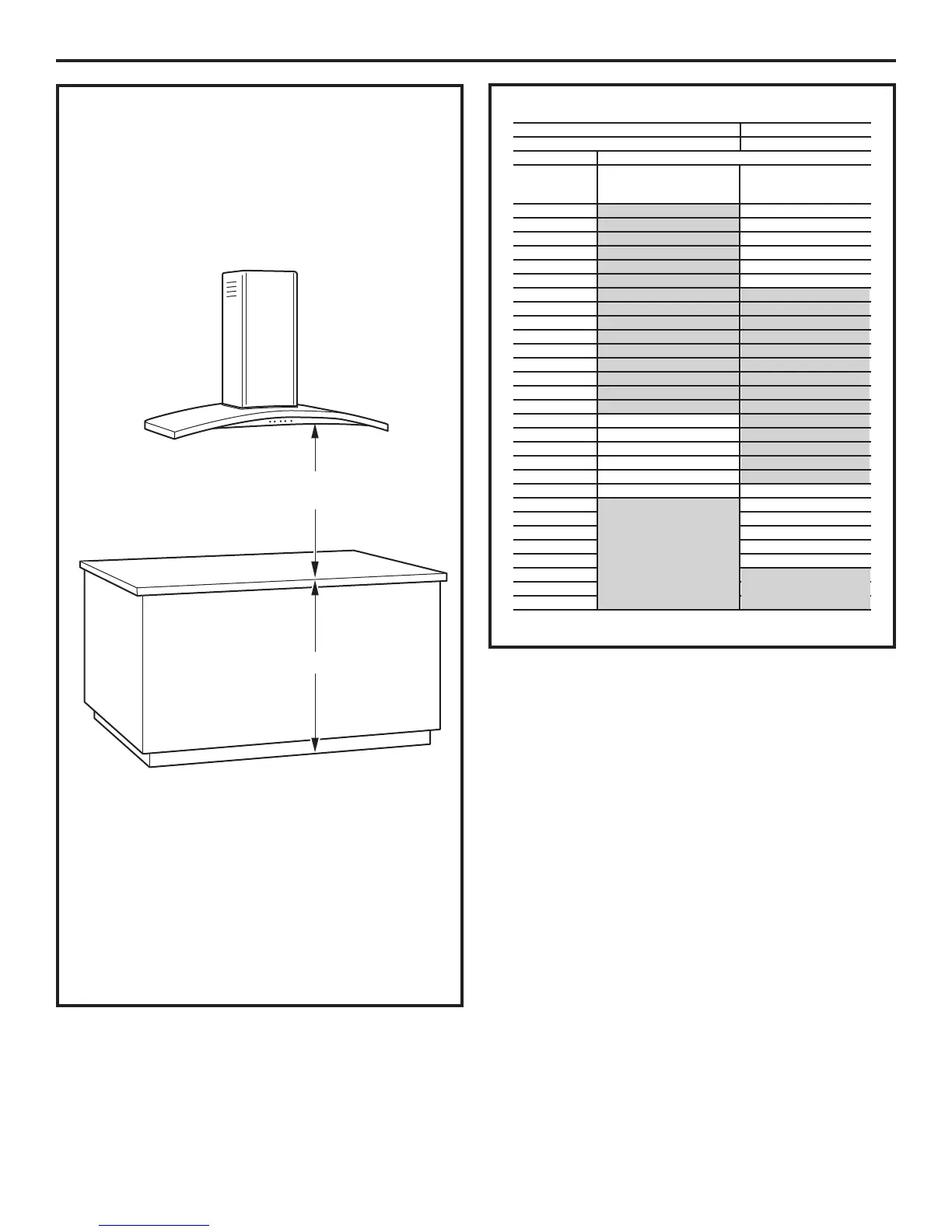

NOTA: La altura de instalación debe medirse desde
la superficie de cocción hasta la parte recta
de la campana.
La campana de ventilación debe instalarse
a un mín. de 24" y un máx. de 30" sobre la superficie
de cocción. La altura de instalación de la campana,
desde la superficie de cocción hasta la parte más
baja de la campana, depende de la altura
del cielorraso y de las limitaciones de la cubierta
del conducto.
Preparación para la instalación
24" Mín.
30" Máx.
36" Mín.
*Basado en una altura de mostrador de encimera de 36".
PV970, PV976
Cubierta de conducto superior 25.81
Cubierta de conducto inferior 27.56
Mostrador hasta la altura de la campana
Altura *Altura de instalación *Altura de instalación
real del posible CON posible CON
cielorraso VENTILACIÓN RECIRCULACIÓN
7' 11" 24" a 30" 24"
8' 0" 24" a 30" 24" a 25"
8' 1" 24" a 30" 24" a 26"
8' 2" 24" a 30" 24" a 27"
8' 3" 24" a 30" 24" a 28"
8' 4" 24" a 30" 24" a 29"
8' 5" 24" a 30" 24" a 30"
8' 6" 24" a 30" 24" a 30"
8' 7" 24" a 30" 24" a 30"
8' 8" 24" a 30" 24" a 30"
8' 9" 24" a 30" 24" a 30"
8' 10" 24" a 30" 24" a 30"
8' 11" 24" a 30" 24" a 30"
9' 0" 24" a 30" 24" a 30"
9' 1" 24" a30" 24" a 30"
9' 2" 25" a 30" 24" a 30"
9' 3" 26" a 30" 24" a 30"
9' 4" 27" a 30" 24" a 30"
9' 5" 28" a 30" 24" a 30"
9' 6" 29" a 30" 24" a 30"
9' 7" 30" 25" a 30"
9' 8" 26" a 30"
9' 9" 27" a 30"
9' 10" 28" a 30"
9' 11" 29" a 30"
10' 0" 30"
10' 1"
10' 2"
10' 3"
