Spectra Series™ Switchboards / Tableaux de contrôle Spectra Series™
Chapter 3 – Splicing the Switchboard Sections / Chapitre 3 – Jonction des sections du tableau de contrôle
25
Group B Splice Diagrams
Use the diagrams of Figures 36–55 for individually
mounted main/feeder, utility, or incoming lug sections to
group-mounted distribution sections. The diagrams are
divided into the following types:
Figures 36–45 Main bus splice
Figures 46–49 Neutral bus splice
Figures 50–53 Offset neutral bus splice
Figure 54 Ground bus splice
Figure 55 Offset ground splice

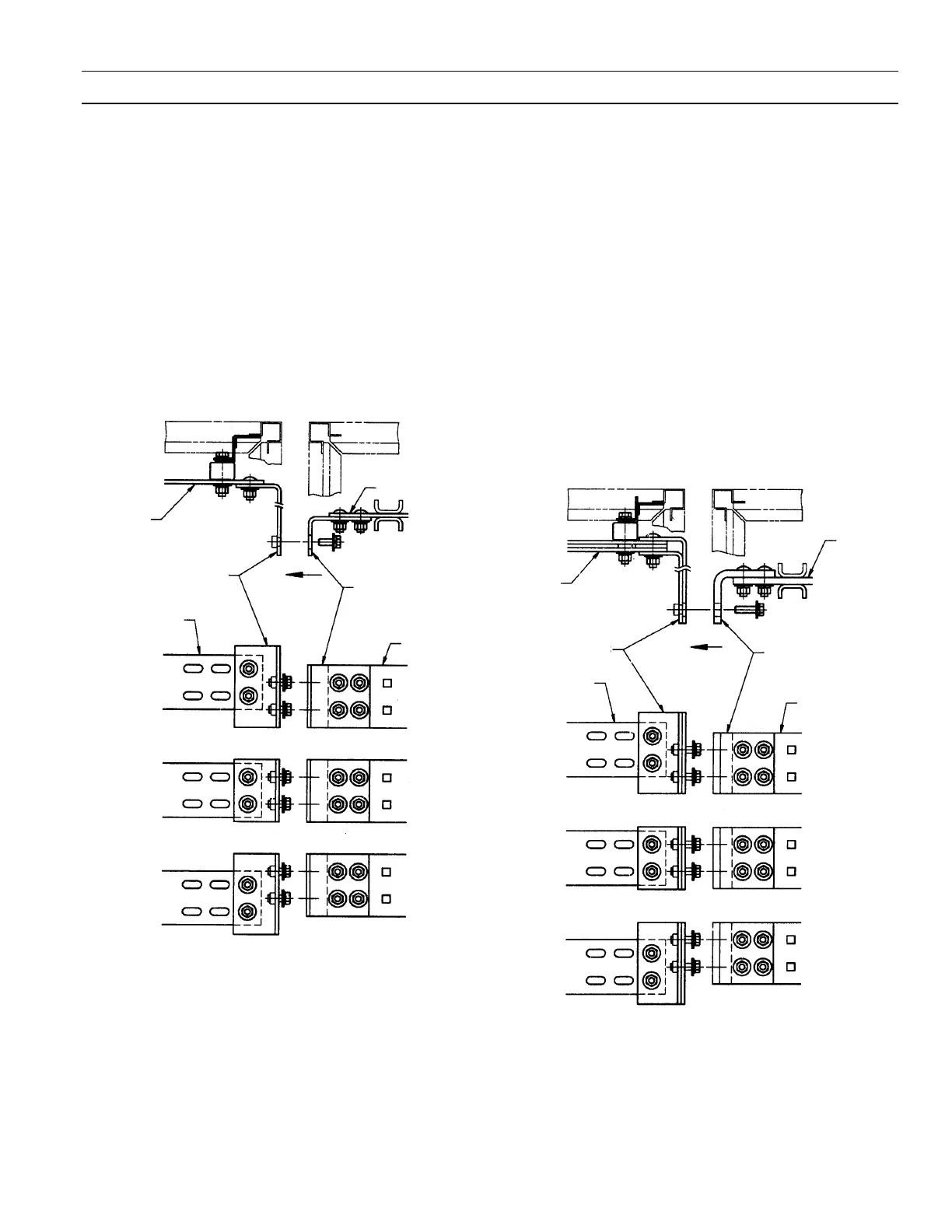

Figure 36. Splicing diagram for individually mounted main/feeder,
utility, or incoming lug pull sections to group-mounted distribution
sections with 800–1200 A aluminum or copper main bus.
Figure 36. Diagramme de jonction pour des sections montées
individuellement de principal/dérivation, de service ou provenant de
cosses d’entrée, connectées à des sections de distribution montées
en groupe avec barres omnibus en aluminium ou cuivre de 800-1200 A.
Groupe B diagrammes de jonction
Utiliser les diagrammes des Figures 36-55 pour des
sections montées individuellement de principal/
dérivation, de service ou sections provenant de cosses
d’entrée connectées à des sections de distribution montées
en groupe. Les diagrammes sont divisés selon les types
suivants:
Figures 36–45 Jonction de barre omnibus de principal
Figures 46–49 Jonction de barre omnibus de neutre
Figures 50–53 Jonction décalée de barre omnibus de
neutre
Figure 54 Jonction de barre omnibus de mise à la
terre
Figure 55 Jonction décalée de mise à la terre
Figure 37. Splicing diagram for individually mounted main/feeder,
utility, or incoming lug pull sections to group-mounted distribution
sections with 1600 A aluminum or copper main bus.
Figure 37. Diagramme de jonction pour des sections montées
individuellement de principal/dérivation, de service ou provenant de
cosses d’entrée, connectées à des sections de distribution montées
en groupe avec barres omnibus en aluminium ou cuivre de 1600 A.
Group
-
mounted
distribution section
Section de distribution
montée en groupe
Individually mounted
main/feeder, utility, or
incoming lug section
Sections de principal/
dérivation, de service ou
venant de cosse montées
individuellement
Main Bus
Barre omnibus
de principal
Main Bus
Barre omnibus
de principal
Main Bus
Barre omnibus
de principal
Main Bus
Barre omnibus
de principal
Main Bus Splice
Jonction de la barre
omnibus de principal
Main Bus Splice
Jonction de la barre
omnibus de principal
Group
-
mounted
distribution section
Section de distribution
montée en groupe
Individually mounted
main/feeder, utility, or
incoming lug section
Sections de principal/
dérivation, de service ou
venant de cosse montées
individuellement
Main Bus
Barre omnibus
de principal
Main Bus
Barre omnibus
de principal
Main Bus
Barre omnibus
de principal
Main Bus
Barre omnibus
de principal
Main Bus Splice
Jonction de la barre
omnibus de principal
Main Bus Splice
Jonction de la barre
omnibus de principal
