Spectra Series™ Switchboards / Tableaux de contrôle Spectra Series™
Chapter 4 – Connecting the Section Frames / Chapitre 4 – Jonction des sections du tableau de contrôle
36
The section frames are connected as shown in Figure 56.
The joining of the sections contains two bolted
connections on the top and bottom depth-frame
members. In addition, two bolted connections are made
on each vertical frame member. The vertical connections
are located one-third and two-thirds up from the bottom
of the switchboard (for a 90-inch switchboard, the
connections are made at 30 inches and 60 inches off the
ground).

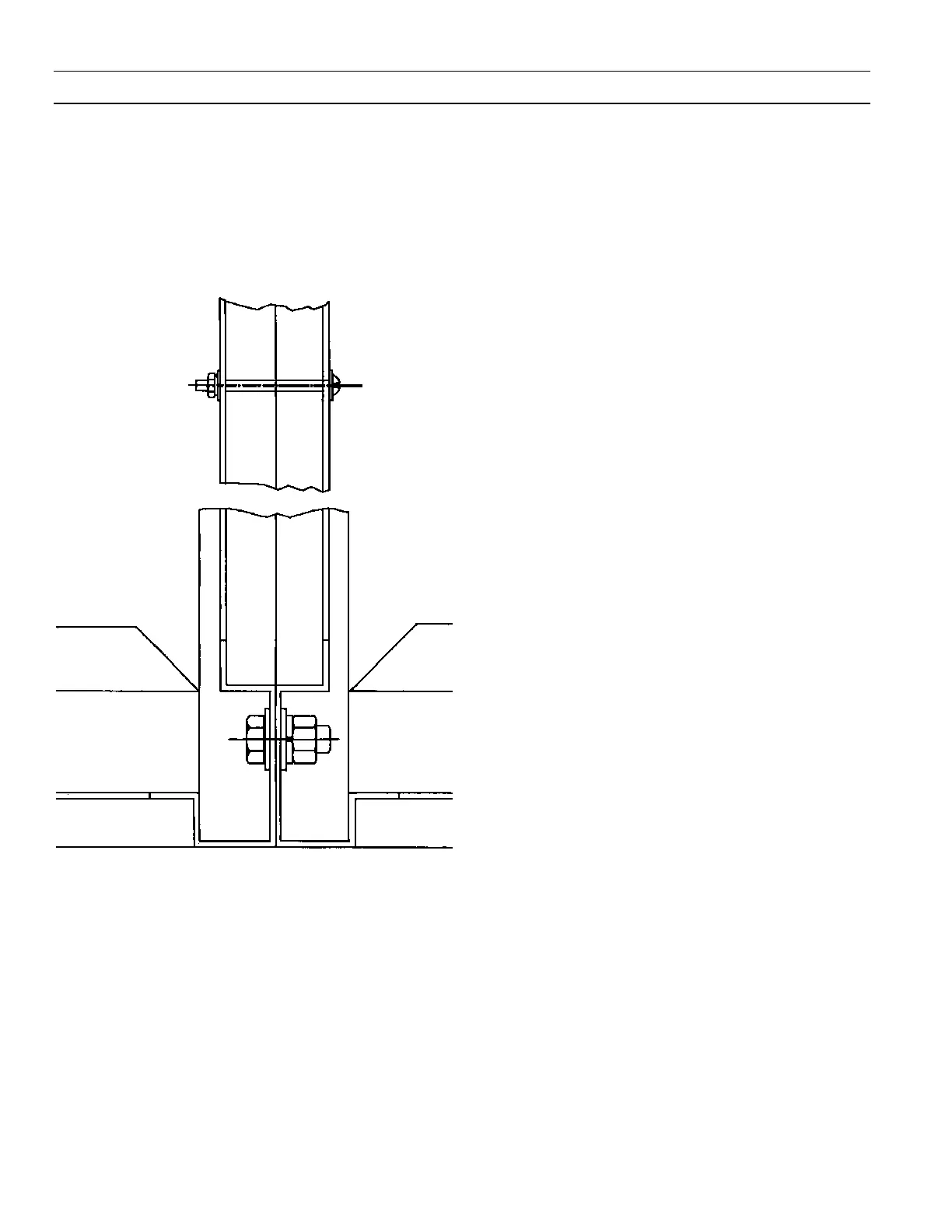

Figure 56. Connecting the section frames.
Figure 56. Pour relier les cadres de section.
Les cadres de la section sont connectés comme montré à
la Figure 56. L’assemblage des sections contient deux
connexions boulonnées au haut et au bas de la membrure
de profondeur du cadre. De plus, deux connexions
boulonnées sont faites sur chaque membrure verticale du
cadre. Les connexions verticales sont situées un tiers et
deux tiers à partir du bas du tableau (pour un panneau de
contrôle de 90 po, les connexions sont faites à 30 po et 60
po du sol).
Section 1
Section 2
