4 Manual del usuario del generador portátil
Sección 2 Información general y configuración

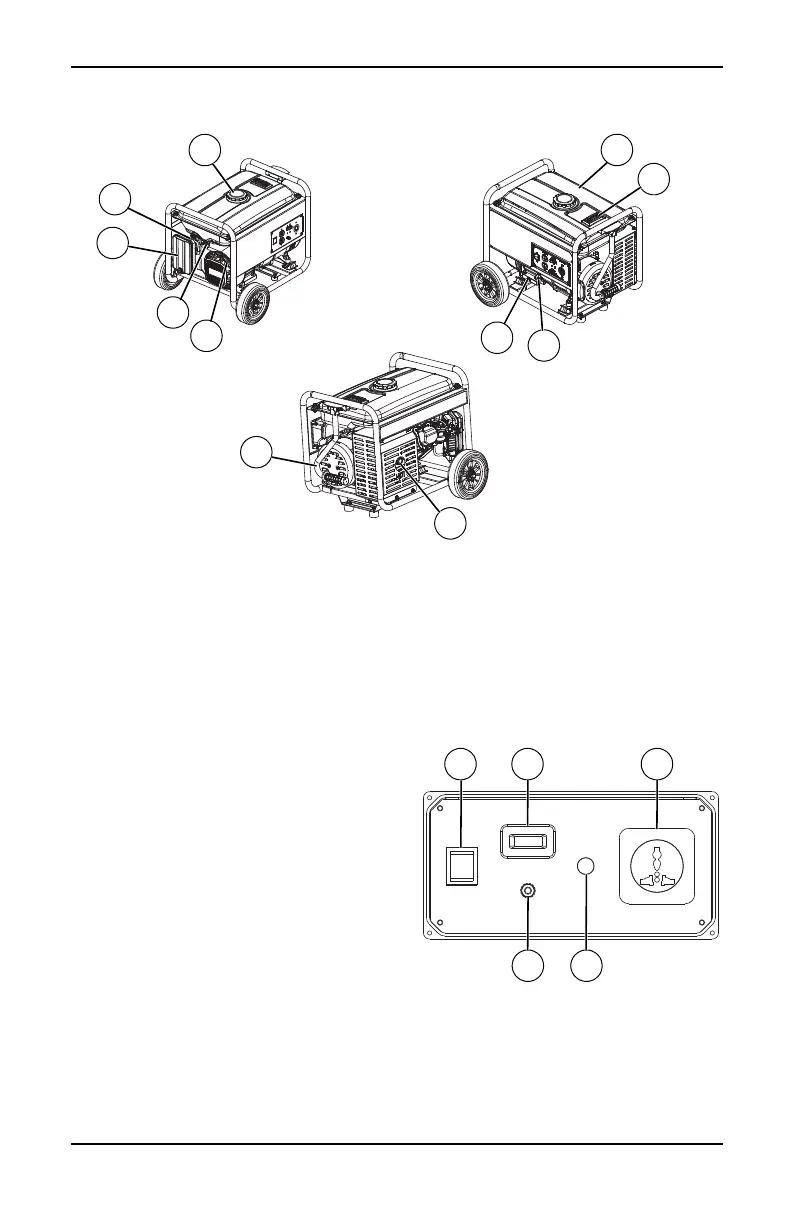

Figura 2-1. Funciones y controles
TABLA 1. Componentes del generador
Figura 2-2. Panel de control de GP1000
(Argentina, Chile) / GP1100 (Perú)
1 Interruptor de marcha/paro del motor
2 Contador de horas
3 Toma de corriente universal de 220 voltios
4 Disyuntor pulsador de reinicio
5 Terminal de tierra
6 Toma de corriente de 120 voltios y
15 amperios (NEMA 5-15)
7 Disyuntor de tipo conmutador
8 Toma de corriente doble de 120 voltios y
20 amperios (5-20R)
9 Twistlock de 120/240 voltios y 20 ampe-
rios Toma de corriente (L14-20R)
10 Toma de corriente de 120 voltios y
20 amperios (NEMA 5-20)
11 Depósito de combustible
12 Tapón de la gasolina
13 Perilla del cebador
14 Filtro de aire
15 Cierre de combustible
16 Arranque manual
17 Medidor de combustible
18 Asa de transporte
19 Llenado de aceite/varilla de nivel
20 Drenaje del aceite
21 Silenciador
004455
