4 Manuel du propriétaire de générateur portatif
Section 2 Informations générales et mise en place

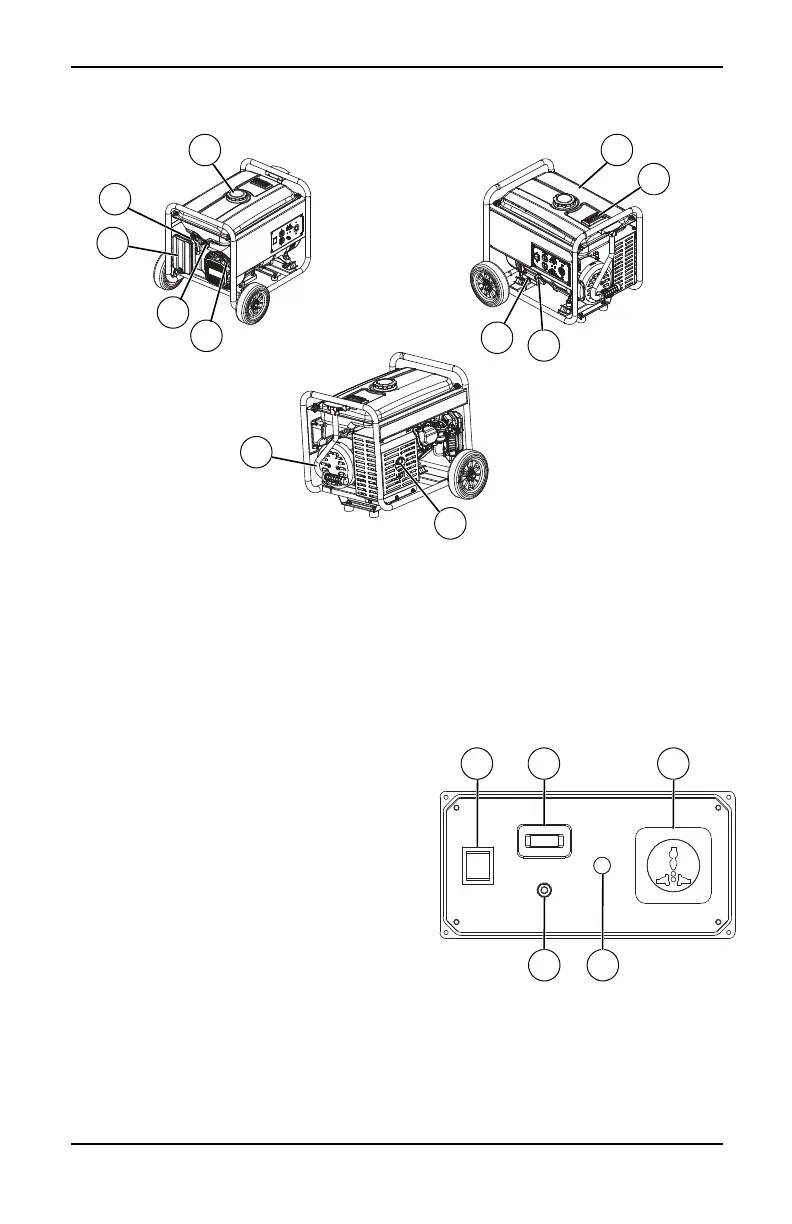

Figure 2-1. Fonctions et commandes
TABLEAU 1. Composants du générateur
Figure 2-2. Panneau de commande GP1000
(Argentine, Chili) / GP1100 (Pérou)
1 Interrupteur Marche/Arrêt du moteur
2 Horomètre
3 Prise universelle 220 V
4 Disjoncteur à bouton-poussoir
5 Cosse de mise à la terre
6 Prise 120 V, 15 A (NEMA 5-15)
7 Disjoncteur à bascule
8 Prise double 120 V, 20 A (5-20R)
9 Prise Twistlock 120/240 V, 20 A
Prise (L14-20R)
10 Prise 120 V, 20 A (NEMA 5-20)
11 Réservoir de carburant
12 Bouchon d’essence
13 Bouton de l'étrangleur
14 Filtre à air
15 Robinet d'arrêt de carburant
16 Lanceur à rappel
17 Jauge de carburant
18 Poignée
19 Point de remplissage d'huile / jauge
20 Tuyau de vidange d'huile
21 Silencieux
